Instrukcja obsługi generatora wiatrowego XPOtool 62739 / 62740
Szybki przewodnik po instrukcji obsługi generatora wiatrowego XPOtool 62739 i 62740. Dowiedz się, jak bezpiecznie zainstalować urządzenie, podłączyć przewody i poznać parametry techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Generator wiatrowy XPOtool (modele 62739 i 62740) jest urządzeniem przeznaczonym do generowania prądu stałego. Ze względu na ryzyko związane z pracą wirujących łopat oraz generowanym wysokim napięciem, instalacja musi być przeprowadzona przez wykwalifikowany personel. Urządzenie powinno być zamontowane na wysokości co najmniej 2,7 m nad ziemią.
Bezpieczeństwo
- Zagrożenie wirnikiem: Łopaty wirnika wykonane z włókien nylonowych mogą osiągać prędkość ponad 162 km/h. Nigdy nie instaluj generatora w miejscu, gdzie ludzie mogą mieć kontakt z pracującym wirnikiem.
- Zagrożenie elektryczne: Przy maksymalnej prędkości generator może generować napięcie stałe przekraczające 200 V. Nigdy nie dotykaj nieizolowanych końcówek kabli.
- Montaż: Upewnij się, że maszt i mocowania są w stanie wytrzymać siły wiatru. Przed każdą burzą zabezpiecz urządzenie.
- Instalacja elektryczna: Przewody muszą mieć odpowiedni przekrój, aby zapobiec przegrzaniu. Unikaj zwarć.
Dane techniczne
- Prędkość startowa: 2 m/s
- Prędkość nominalna: 11 m/s
- Prędkość maksymalna: 45 m/s
- Moc maksymalna: 500 W (w idealnych warunkach)
- Napięcie wyjściowe: 12 V (model 62739) / 24 V (model 62740)
- Zakres temperatur pracy: -40 do +80 °C
Montaż i instalacja

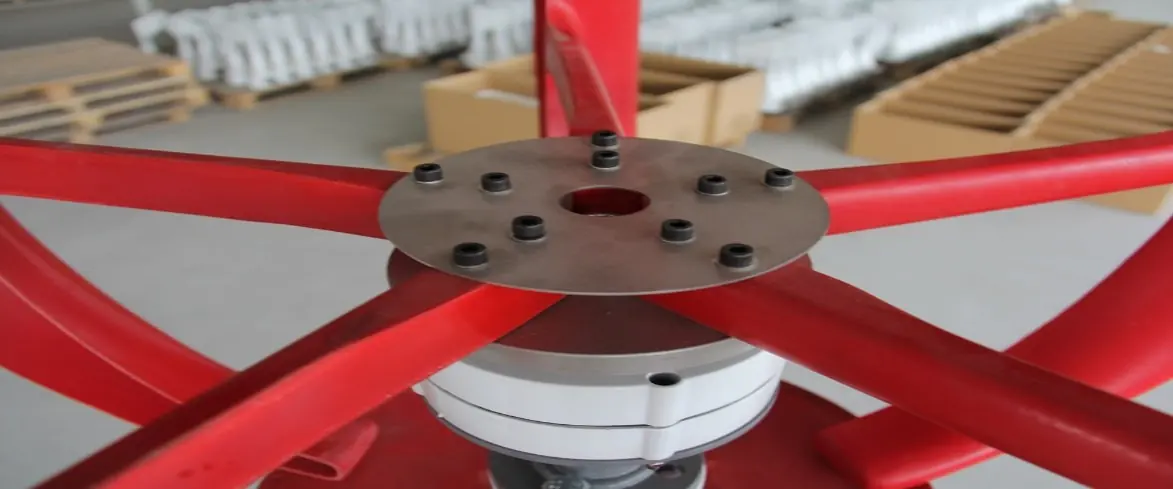

Proces montażu obejmuje instalację kołnierza na wrzecionie generatora, zamontowanie generatora na urządzeniu oraz przykręcenie stalowej płyty. Po zamontowaniu każdego elementu należy delikatnie obrócić łopaty wirnika, aby sprawdzić poprawność montażu i dokręcenia śrub.
Podłączenie elektryczne
Generator nie wymaga zewnętrznego sterownika i może być podłączony bezpośrednio do akumulatora:
- Czerwony przewód: podłącz do elektrody dodatniej akumulatora.
- Niebieski przewód: podłącz do elektrody ujemnej akumulatora.
Utylizacja
Zgodnie z dyrektywą WEEE, urządzenie nie może być wyrzucane razem z odpadami domowymi. Należy je przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Praktyczna pomoc
Typowe problemy
Wysokie napięcie
Generator przy maksymalnej prędkości może generować ponad 200 V. Zachowaj szczególną ostrożność przy podłączaniu.
Uszkodzenie kabli
Upewnij się, że kable są poprowadzone w sposób bezpieczny, aby uniknąć uszkodzeń mechanicznych i zwarć.
Niska wydajność
Generator o mocy 300-500 W jest przeznaczony do wspomagania paneli słonecznych lub zasilania małych urządzeń, nie nadaje się do dużych odbiorników.
Przed użyciem
- Sprawdź, czy wszystkie śruby są dobrze dokręcone.
- Upewnij się, że generator jest zainstalowany min. 2,7 m nad ziemią.
- Zweryfikuj, czy przewody mają odpowiedni przekrój.
- Upewnij się, że instalację wykonuje osoba z odpowiednimi kwalifikacjami elektrycznymi.
- Sprawdź, czy maszt jest stabilny i wytrzyma siły wiatru.
Parametry w praktyce
- Starting speed (2 m/s)
- Minimalna prędkość wiatru potrzebna do rozpoczęcia pracy generatora.
- Nominal speed (11 m/s)
- Prędkość wiatru, przy której generator osiąga moc nominalną.
- Max. speed (45 m/s)
- Maksymalna prędkość wiatru, jaką urządzenie może wytrzymać.
Ilustracje i schematy
- Schemat montażu pokazuje kolejność instalacji łopat wirnika, płyty stalowej i generatora.
- Rysunek techniczny wskazuje na konieczność dokręcenia śrub M12x55.
Zgodność modelu
- Model 62739: przeznaczony dla instalacji 12 V.
- Model 62740: przeznaczony dla instalacji 24 V.
