Instrukcja obsługi wertykulatora XPOtool 51704

Najważniejsze informacje z instrukcji

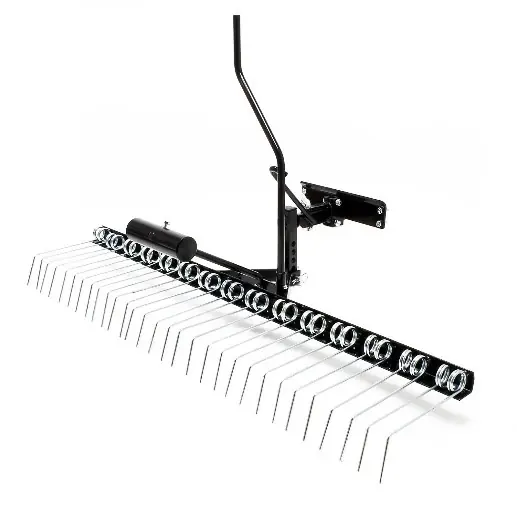

Niniejsza instrukcja dotyczy wertykulatora (grabie do trawnika) XPOtool o numerze modelu 51704. Dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji, montażu oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z pełną treścią instrukcji, aby zminimalizować ryzyko obrażeń.

Zasady bezpieczeństwa

• Zakaz przewożenia osób: Nigdy nie przewoź osób na urządzeniu, nie pozwalaj na siadanie ani stawanie na nim.
• Dzieci: Nie pozwalaj dzieciom bawić się urządzeniem ani wchodzić na nie.
• Kontrola techniczna: Przed każdym użyciem sprawdź stan techniczny urządzenia. Wymień lub napraw uszkodzone części przed uruchomieniem.
• Praca w terenie: Omijaj duże dziury i rowy. Zachowaj szczególną ostrożność w pobliżu strumieni, rowów i na stromych zboczach. Na trudnym terenie zawsze zmniejszaj prędkość.
• Holowanie: Używaj tylko zalecanych pojazdów holujących. Zawsze zapoznaj się z instrukcją obsługi pojazdu holującego.
• Odzież ochronna: Podczas pracy używaj odzieży ochronnej, rękawic, okularów ochronnych oraz obuwia roboczego. Trzymaj ręce i stopy z dala od ruchomych części.

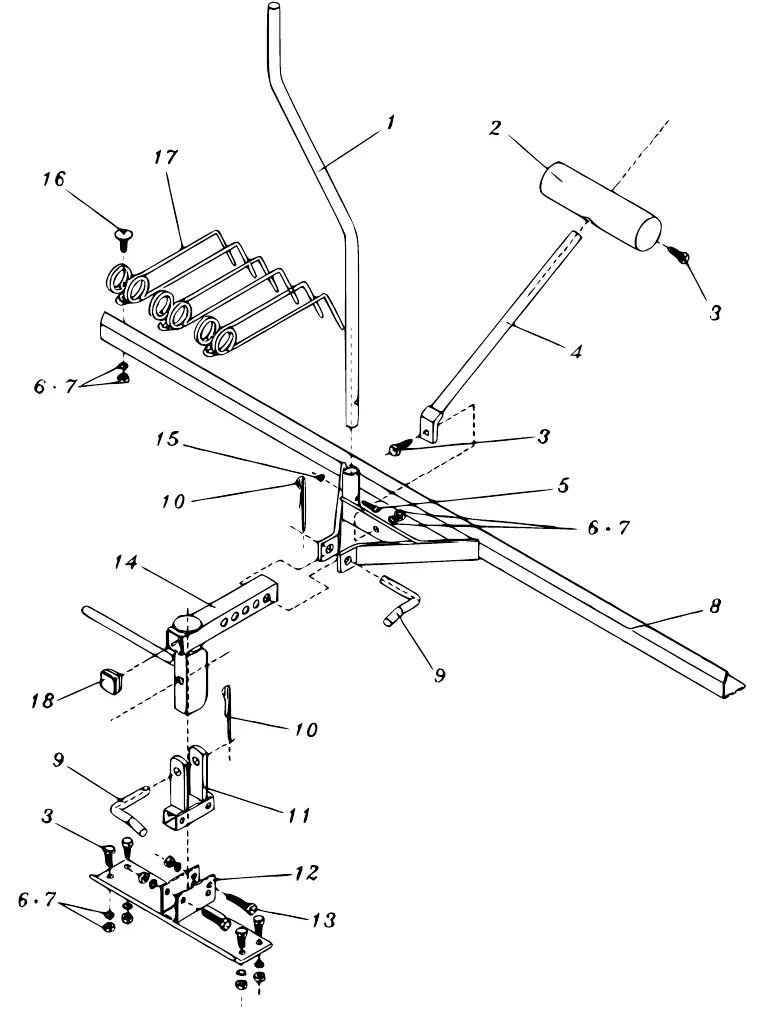

Montaż urządzenia

1. Przymocuj sprężynę (17) do ramy (8) za pomocą śruby z łbem okrągłym M8×20 (16), nakrętki sześciokątnej M8 (6) i podkładki zabezpieczającej ⌀8 (7).
2. Przymocuj uchwyt podnoszący (1) do ramy (8) za pomocą śruby sześciokątnej M5×30 (5) i nakrętki sześciokątnej M5 (15).
3. Przymocuj drążek regulacyjny (4) do ramy (8) za pomocą śruby sześciokątnej M8×25 (3), nakrętki sześciokątnej M8 (6) i podkładki zabezpieczającej ⌀8 (7).
4. Przymocuj ramę regulacyjną (14) do ramy (8) za pomocą sworznia (9) i zawleczki ⌀3 (10).
5. Włóż plastikową nasadkę (18) do ramy regulacyjnej (14).
6. Przymocuj łącznik (11) do wspornika (12) za pomocą śruby sześciokątnej M8×45 (13), nakrętki sześciokątnej M8 (6) i podkładki zabezpieczającej ⌀8 (7). Dokręć wszystkie luźne śruby.
7. Przymocuj łącznik (11) do wspornika (12) za pomocą sworznia (9) i zawleczki ⌀3 (10).
8. Połącz blok regulacyjny (2) z drążkiem regulacyjnym (4) i ustaw głębokość roboczą.
9. Użyj śruby sześciokątnej M8×25 (3), nakrętki sześciokątnej M8 (6) i podkładki zabezpieczającej ⌀8 (7), aby połączyć grabie z ramą (8).

Wykaz części

Urządzenie składa się z 18 głównych elementów, w tym:

• 1: Uchwyt
• 2: Blok regulacyjny
• 3: Śruba sześciokątna M8×25
• 4: Drążek regulacyjny
• 8: Rama
• 11: Łącznik
• 12: Wspornik
• 17: Sprężyna
• 18: Plastikowa nasadka

Kontakt z serwisem

W przypadku pytań lub problemów z urządzeniem, skontaktuj się z obsługą klienta WilTec Wildanger Technik GmbH:

E-mail: [email protected]: +49 2403 55592–0Adres: Königsbenden 12, 52249 Eschweiler, Niemcy
