Instrukcja obsługi wertykulatora ciągnionego Handy THTD48 122 cm
Szybki przewodnik po instrukcji obsługi wertykulatora Handy THTD48 122 cm. Dowiedz się, jak poprawnie złożyć urządzenie, bezpiecznie je użytkować z traktorem ogrodowym oraz jak dbać o konserwację sprężynowych zębów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wertykulator Handy THTD48 to urządzenie przeznaczone do użytku domowego, służące do usuwania filcu z trawnika. Montaż wymaga obecności co najmniej dwóch osób ze względu na wagę i rozmiar urządzenia. Przed przystąpieniem do pracy należy dokładnie zapoznać się z instrukcją, aby uniknąć zagrożeń. Urządzenie jest przeznaczone do holowania przez traktory ogrodowe lub quady (ATV). Maksymalna prędkość holowania wynosi 10 MPH (ok. 16 km/h).
Specyfikacja techniczna
- Model: THTD48
- Szerokość robocza: 122 cm (48 cali)
- Zęby: 24 sprężynowe zęby ze stali
- Zalecane ciśnienie w oponach: 25 PSI
- Typ zaczepu: Sworzeń (Pin)
- Waga netto: 18 kg
Montaż

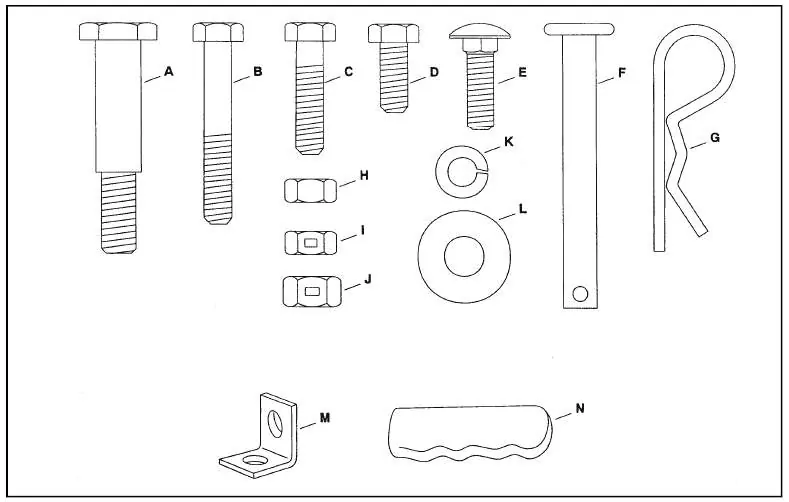

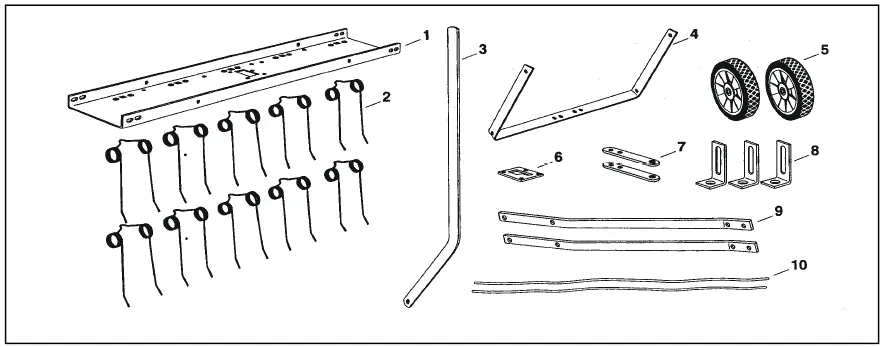

Przed rozpoczęciem montażu upewnij się, że posiadasz wymagane narzędzia: klucze 1/2", 9/16", 3/4" (lub nastawny) oraz kombinerki. Rozłóż wszystkie części i sprawdź ich kompletność zgodnie z listą w instrukcji.
- Zmontuj płytę podnoszącą z osłoną zębów.
- Złóż ramę, montując wsporniki ramion zaczepu i wsporniki kątowe do osłony zębów.
- Zamontuj ramiona zaczepu do wsporników.
- Złóż przednie końce ramion zaczepu i zamontuj wsporniki zaczepu.
- Zamontuj wspornik osi i koła.
- Zamontuj zęby sprężynowe do otworów w osłonie zębów.
- Przeciągnij druty wyrównujące przez rzędy zębów.
- Zamontuj uchwyt podnoszący i zabezpiecz go.
Obsługa
Przed użyciem upewnij się, że wertykulator jest bezpiecznie podpięty do pojazdu. Podczas pracy:
- Zawsze zaczynaj pracę na niskim biegu i przy niskich obrotach silnika.
- Dla uzyskania najlepszych rezultatów stosuj wzór krzyżowy (criss-cross).
- Jeśli urządzenie podskakuje, dodaj dodatkowe obciążenie (np. bloczki betonowe) do osłony zębów, zabezpieczając je pasami.
- Unikaj pracy na stromych zboczach.
- Zawsze podnoś wertykulator za pomocą uchwytu podczas transportu po twardych nawierzchniach.
Konserwacja i przechowywanie
- Po każdym użyciu oczyść zęby z resztek roślinnych i osusz urządzenie.
- Regularnie smaruj oś i obszar łożysk kół.
- Okresowo sprawdzaj dokręcenie wszystkich śrub i nakrętek.
- W przypadku przechowywania na zewnątrz, ustaw dyszel nieco wyżej niż tył urządzenia, aby umożliwić odpływ wilgoci.
- Przechowuj w suchym miejscu, z dala od dzieci.
Praktyczna pomoc
Typowe problemy
Wertykulator podskakuje podczas pracy
Dodaj dodatkowe obciążenie (np. bloczki betonowe) do tarczy zębów, zabezpieczając je pasami.
Nierówna praca zębów
Wyreguluj wysokość tarczy zębów za pomocą uchwytu, upewniając się, że zęby przednie i tylne dotykają podłoża.
Zęby nie usuwają skutecznie filcu
Sprawdź prędkość pojazdu holującego lub dodaj obciążenie do tarczy zębów.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub i nakrętek.
- Upewnij się, że masz odpowiednie narzędzia (klucze 1/2", 9/16", 3/4", kombinerki).
- Upewnij się, że w pobliżu nie ma dzieci ani zwierząt.
- Sprawdź ciśnienie w oponach (zalecane 25 PSI).
- Upewnij się, że wertykulator jest bezpiecznie podpięty do haka holowniczego.
Parametry w praktyce
- Szerokość robocza
- 122 cm (48 cali) - szerokość pasa wertykulacji.
- Maksymalna prędkość
- 10 MPH (ok. 16 km/h) - nie przekraczaj tej prędkości.
Ilustracje i schematy

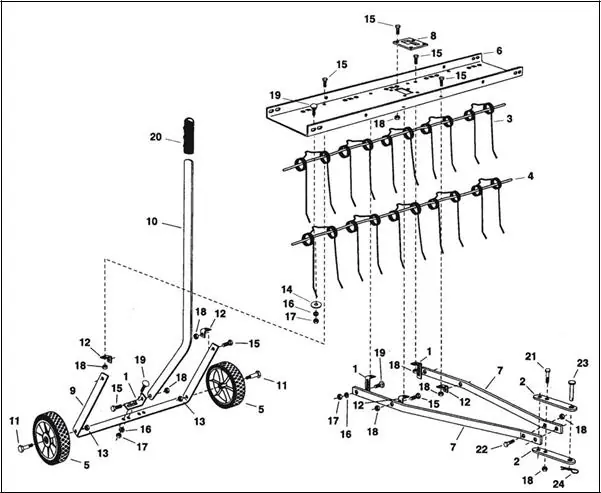

- Schemat części (str. 15) pokazuje rozmieszczenie wszystkich elementów montażowych.
- Instrukcja montażu (str. 8-12) zawiera szczegółowe kroki łączenia ramy, uchwytu i zębów.
Zgodność modelu
- Przeznaczony do użytku z traktorami ogrodowymi i quadami (ATV).
- Nie używać na drogach publicznych.
