Instrukcja obsługi grawera laserowego xTool F2

Najważniejsze informacje z instrukcji

Ten dokument zawiera instrukcje dotyczące konfiguracji, obsługi i konserwacji grawera laserowego xTool F2. Przed pierwszym użyciem należy upewnić się, że urządzenie jest prawidłowo zmontowane, a wszystkie zabezpieczenia, takie jak przycisk zatrzymania awaryjnego, są sprawne. Urządzenie wymaga podłączenia do oprogramowania xTool w celu rozpoczęcia pracy.

Opis urządzenia

xTool F2 to przenośny grawer laserowy wyposażony w podwójny laser (niebieski i podczerwony). Główne elementy konstrukcyjne obejmują:

• Panel przedni: Kamera, oświetlenie wypełniające, wskaźnik czerwonego światła.
• Obudowa: Ochronna osłona, przycisk zatrzymania awaryjnego, wskaźnik logo.
• Panel tylny: Włącznik zasilania, porty USB, porty akcesoriów (rotator, wysuwany stół), port kontrolera z ekranem dotykowym.

Przygotowanie do pracy

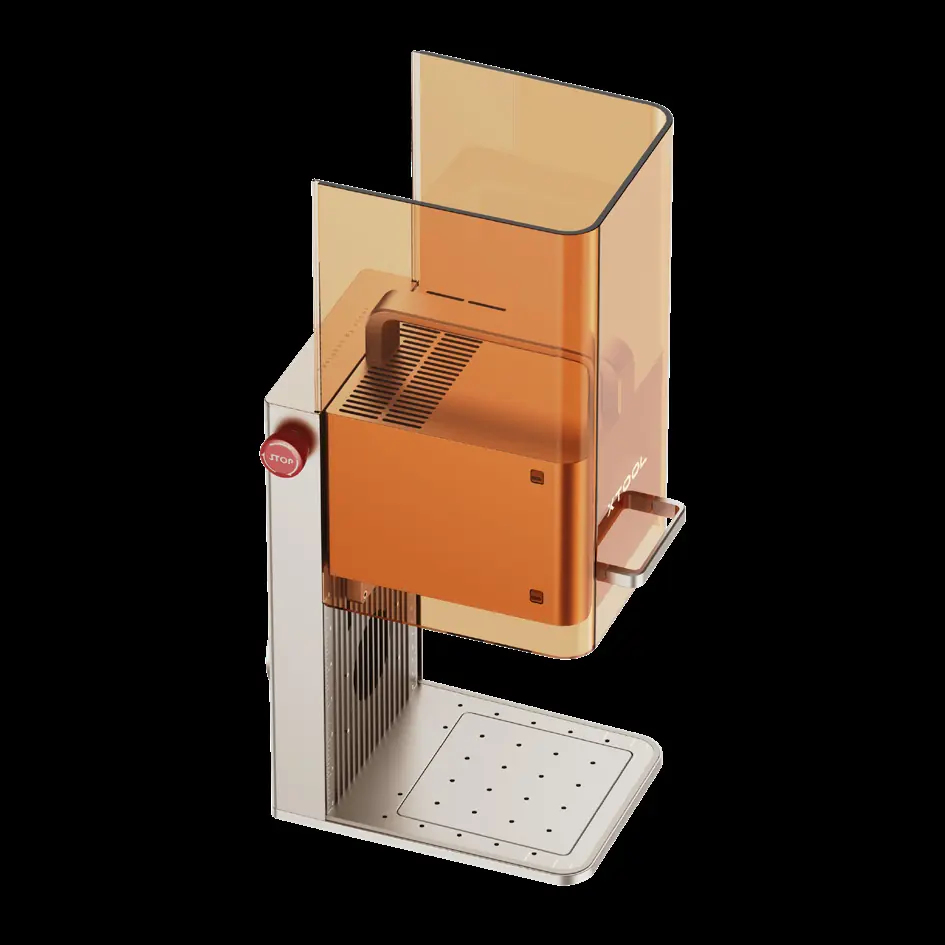

1. Instalacja płyty bazowej: Otwórz obudowę ochronną i zainstaluj płytę bazową zgodnie z kierunkiem wskazanym przez strzałkę.
2. Zdejmowanie osłony soczewki: Pociągnij w dół osłonę soczewki, aby ją usunąć przed użyciem. Pamiętaj, aby zakładać ją ponownie, jeśli urządzenie nie będzie używane przez dłuższy czas.
3. Zabezpieczenia: Upewnij się, że przycisk zatrzymania awaryjnego jest zwolniony (obróć go, jeśli jest wciśnięty). Upewnij się, że klucz bezpieczeństwa jest w pełni włożony.
4. Podłączenie: Zainstaluj rurę odprowadzającą dym i podłącz zasilacz do gniazda zasilania.

Obsługa urządzenia

Aby włączyć urządzenie, naciśnij włącznik zasilania. Nigdy nie używaj przycisku zatrzymania awaryjnego jako wyłącznika zasilania. Pobierz i zainstaluj oprogramowanie xTool ze strony s.xtool.com/software. Podłącz urządzenie do komputera za pomocą kabla USB.

Ręczne ustawianie ostrości

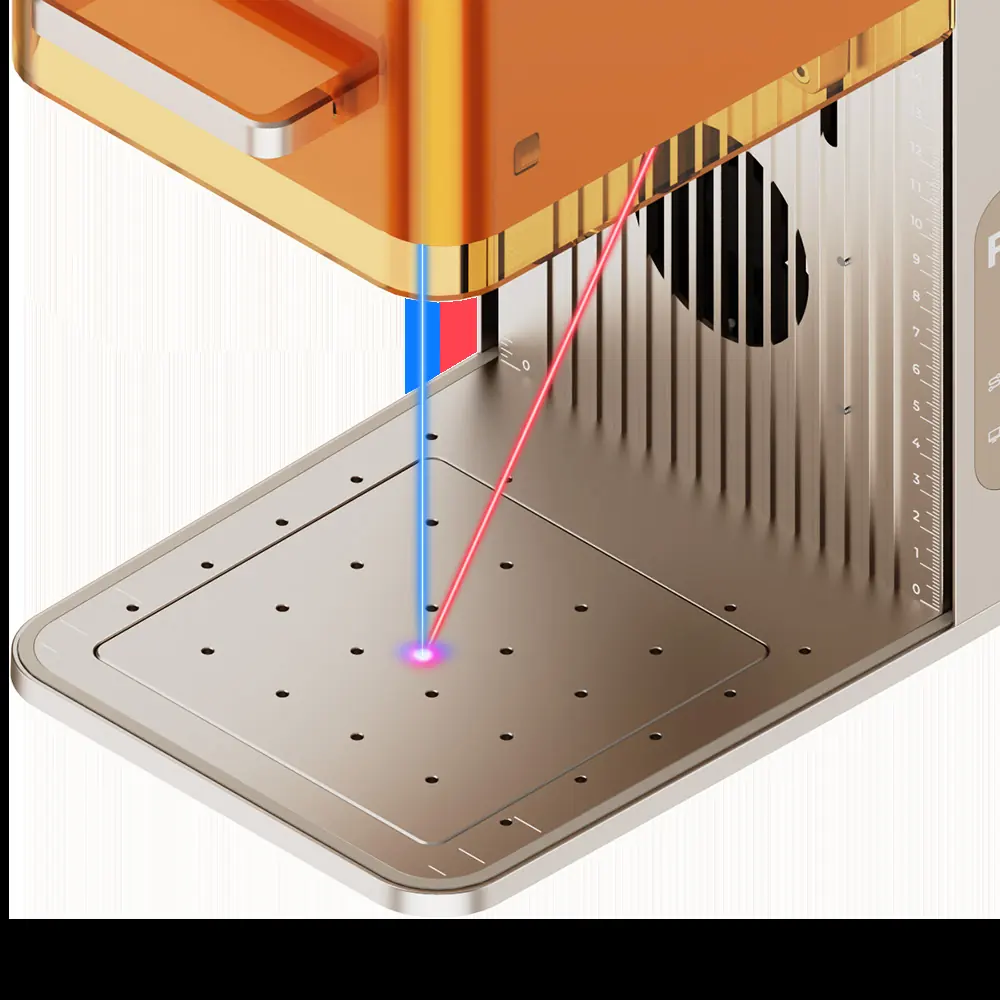

Obracaj pokrętłem, aby dostosować wysokość modułu laserowego. Ostrość jest ustawiona prawidłowo, gdy czerwona i niebieska plamka światła nakładają się na siebie.

Akcesoria

• Panel żebrowany: Zalecany do cięcia materiałów; zmniejsza przypalenia i chroni płytę bazową. Ustaw otworami w stronę maszyny.
• Element pozycjonujący w kształcie litery L: Ułatwia pozycjonowanie materiałów przy obróbce seryjnej.
• Kontroler z ekranem dotykowym: Opcjonalny dodatek (nie dołączony do zestawu). Pozwala na sterowanie modułem lasera, kadrowanie i uruchamianie zadań.

Konserwacja

Przed przystąpieniem do konserwacji zawsze odłącz zasilanie.

• Czyszczenie soczewki: Jeśli moc lasera spada lub cięcie jest niepełne, wyczyść soczewkę ściereczką niestrzępiącą się zwilżoną alkoholem.
• Czyszczenie modułu wentylatora: Jeśli dym wydostaje się poza obudowę, wyczyść moduł wentylatora. Zdejmij rurę, otwórz pokrywę, wyjmij moduł i wyczyść obie strony szczotką. Moduł można płukać wodą, ale nie wolno go namaczać. Upewnij się, że jest całkowicie suchy przed ponownym montażem.
• Smarowanie obudowy: Jeśli obudowa ochronna porusza się z oporem, nałóż smar (zalecany biały smar litowy) na krawędzie po obu stronach.

Dane techniczne

• Model: MKF-K005-002
• Laser: 15W niebieski (diodowy), 5W podczerwony
• Długość fali: 445 ± 15 nm (niebieski), 1064 ± 5 nm (podczerwień)
• Obszar roboczy: 115 mm x 115 mm
• Maksymalna prędkość: 6000 mm/s
• Zasilanie: 25 V, 6 A, 150 W
