Instrukcja obsługi łóżka VELVORO 180x200
Kompletny przewodnik montażu łóżka VELVORO 180x200. Znajdź instrukcje krok po kroku, schematy instalacji oświetlenia LED oraz ważne zasady bezpieczeństwa użytkowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu łóżka VELVORO 180x200, w tym instalację ramy, stelaża, oświetlenia LED oraz mechanizmu podnoszenia. str. 1, 24
Najważniejsze czynności
- Montaż ramy str. 2, 6
- Instalacja oświetlenia LED str. 12, 15
- Montaż mechanizmu podnoszenia str. 16, 21
Pierwsze uruchomienie
- Podłącz zasilacz oświetlenia LED do gniazdka 230V-50Hz. str. 15
Problemy i rozwiązania
Oświetlenie LED nie świeci
Sprawdź poprawność połączeń wtyczek.
str. 14, 15Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 180x200 cm | Powierzchnia spania | str. 1 |
Gdzie szukać w PDF
- Montaż ramy str. 2, 6
- Instalacja oświetlenia LED str. 12, 15
- Montaż mechanizmu podnoszenia str. 16, 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu łóżka VELVORO 180x200. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie elementy wymienione w spisie części. Montaż powinien być przeprowadzony zgodnie z kolejnością kroków, aby zapewnić stabilność konstrukcji i poprawne działanie mechanizmu podnoszenia oraz oświetlenia LED.

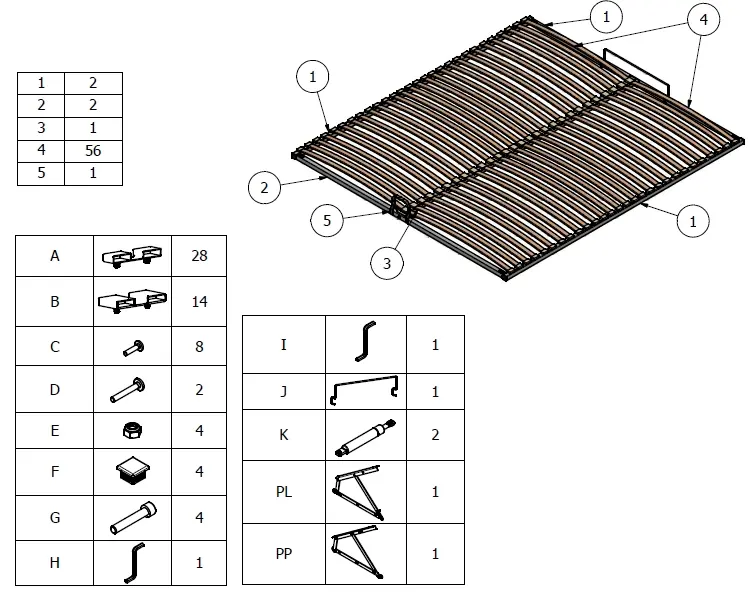

Montaż ramy
Montaż ramy łóżka rozpoczyna się od połączenia elementów bocznych i narożnych przy użyciu dołączonych śrub i łączników. Należy zwrócić szczególną uwagę na poprawne dokręcenie wszystkich połączeń, aby uniknąć skrzypienia lub niestabilności łóżka. Użyj klucza 13 oraz śrubokręta zgodnie z rysunkami technicznymi.

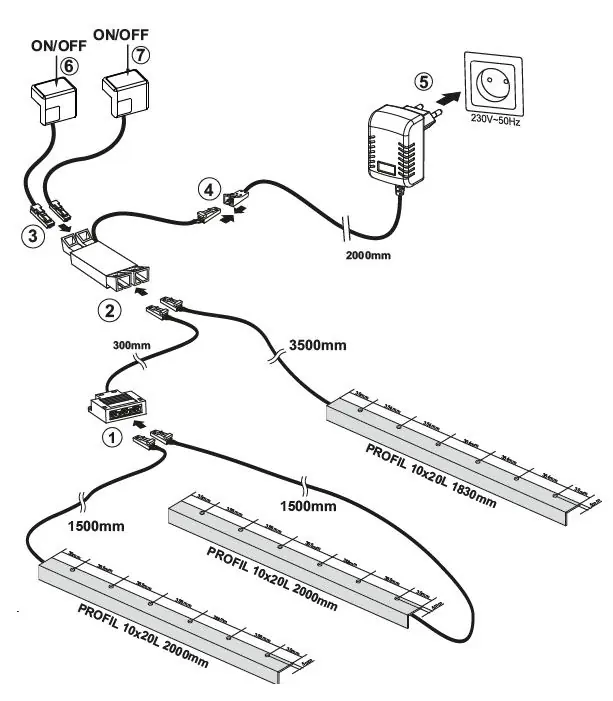

Instalacja oświetlenia LED
Łóżko wyposażone jest w system oświetlenia LED. Instalacja obejmuje montaż profili oświetleniowych wzdłuż ramy oraz podłączenie przewodów do zasilacza. Upewnij się, że wszystkie wtyczki są poprawnie wpięte w odpowiednie gniazda zgodnie ze schematem połączeń. Zasilacz należy podłączyć do standardowego gniazdka 230V-50Hz.
Montaż mechanizmu podnoszenia
Mechanizm podnoszenia stelaża wymaga precyzyjnego montażu siłowników. Należy upewnić się, że siłowniki są zamontowane w odpowiedniej orientacji, aby zapewnić płynne otwieranie i zamykanie pojemnika na pościel. Po montażu sprawdź, czy mechanizm działa bez oporów.
Zasady bezpieczeństwa
- Nie siadaj na stelażu, gdy jest on w pozycji otwartej.
- Podczas podnoszenia i opuszczania stelaża trzymaj ręce z dala od mechanizmu, aby uniknąć przytrzaśnięcia.
- Regularnie sprawdzaj dokręcenie śrub i stabilność konstrukcji.
- Łóżko przeznaczone jest do użytku wewnątrz pomieszczeń.
Informacje o producencie
XXXLutz
Praktyczna pomoc
Typowe problemy
Oświetlenie LED nie działa
Sprawdź poprawność połączeń wszystkich wtyczek (kroki 24-25) oraz czy zasilacz jest prawidłowo podłączony do gniazdka 230V.
Mechanizm podnoszenia nie działa płynnie
Upewnij się, że siłowniki (K) są poprawnie zamontowane i dokręcone zgodnie z instrukcją (kroki 35-37).
Przed użyciem
- Przygotuj miejsce montażu o wymiarach co najmniej 196x217 cm.
- Upewnij się, że posiadasz wszystkie narzędzia (klucz 13, młotek, śrubokręt).
- Sprawdź kompletność części zgodnie z listą na stronie 1.
- Zapewnij pomoc drugiej osoby przy montażu ciężkich elementów ramy.
Parametry w praktyce
- Wymiary zewnętrzne
- 196 cm x 217 cm
- Czas montażu
- Sugerowany czas to około 2 godziny.
Ilustracje i schematy
- Rysunki techniczne przedstawiają kolejne etapy montażu z oznaczeniami śrub i elementów.
- Symbole uśmiechniętej i smutnej buźki wskazują na poprawne i błędne sposoby montażu lub użytkowania.
Zgodność modelu
- Oświetlenie LED wymaga zasilania 230V-50Hz.
