Instrukcja obsługi witryny TAVA TYP 12L
Szybki przewodnik po montażu i użytkowaniu witryny TAVA TYP 12L. Dowiedz się, jak bezpiecznie zamontować mebel do ściany, podłączyć oświetlenie LED oraz dbać o szklane elementy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Witryna TAVA TYP 12L to mebel przeznaczony do użytku wewnętrznego w pomieszczeniach mieszkalnych. Kluczowym wymogiem bezpieczeństwa jest obowiązkowe zamocowanie mebla do ściany przy użyciu dołączonego zestawu montażowego, aby zapobiec jego przewróceniu, co stanowi zagrożenie dla zdrowia i życia, szczególnie dzieci. Mebel nie jest przeznaczony do pomieszczeń o wysokiej wilgotności (łazienki, pralnie, piwnice).
Opis urządzenia i dane techniczne
Mebel wyposażony jest w system otwierania "push-to-open" oraz opcjonalne oświetlenie LED. Dane techniczne:
- Napięcie zasilania: 230V AC, 50Hz
- Stopień ochrony: IP20
- Klasa ochronności: II
- Pobór mocy (dla wersji z oświetleniem): 26,3W
- Źródła światła: Klasa efektywności energetycznej F
Montaż i instalacja

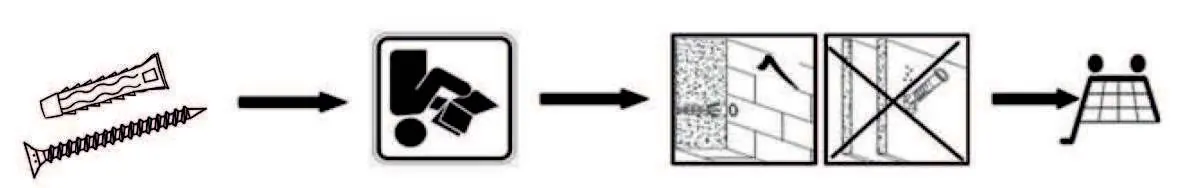

Przed przystąpieniem do montażu przygotuj narzędzia: młotek, śrubokręt, miarkę, ołówek, nożyczki. Upewnij się, że ściana jest wykonana z materiału odpowiedniego do montażu (beton lub pełna cegła). Postępuj zgodnie z rysunkami technicznymi w instrukcji:
- Zabezpiecz elementy luźne (półki, szuflady, fronty szklane) przed przemieszczeniem.
- Podczas montażu zawiasów i mechanizmu "push-to-open" upewnij się, że elementy są poprawnie wyregulowane.
- Nie ustawiaj mebla na nierównej podłodze.
Oświetlenie LED
Jeśli mebel posiada oświetlenie, upewnij się, że przewody nie są uszkodzone ani przygniecione. Obwód zasilający powinien być wyposażony w wyłącznik różnicowoprądowy (RCD). Produkt zasilany jest napięciem sieciowym 230V. Nie dokonuj samodzielnych modyfikacji w budowie oprawy oświetleniowej.
Użytkowanie i konserwacja
- Obciążenie: Nie przekraczaj maksymalnego dopuszczalnego obciążenia półek (np. 3kg lub 5kg, zgodnie z rysunkami montażowymi). Przeciążenie może prowadzić do uszkodzeń.
- Czyszczenie: Używaj miękkiej, lekko wilgotnej ściereczki. Unikaj środków żrących i zawierających alkohol.
- Szkło: Czyść delikatnymi środkami do powierzchni szklanych i osuszaj natychmiast, aby uniknąć zacieków.
- Konserwacja: Okresowo dokręcaj śruby i sprawdzaj stabilność połączeń.
Bezpieczeństwo i utylizacja
W przypadku stłuczenia elementów szklanych, wymień je na oryginalne lub równoważne. Urządzenie podlega przepisom o zużytym sprzęcie elektrycznym i elektronicznym (WEEE). Po zakończeniu eksploatacji nie wyrzucaj go do zwykłych odpadów domowych, lecz oddaj do punktu zbiórki elektroodpadów.
Informacje o producencie
XXXLutz
Praktyczna pomoc
Typowe problemy
Mebel jest niestabilny
Upewnij się, że mebel jest zamocowany do ściany zgodnie z instrukcją. Nie ustawiaj na nierównej podłodze.
Oświetlenie LED nie działa
Sprawdź podłączenie zasilacza do gniazdka 230V oraz czy wtyczki są poprawnie wpięte.
Drzwiczki 'push-to-open' nie otwierają się
Sprawdź mechanizm otwierania i wyreguluj go zgodnie z instrukcją montażu.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy montażowe.
- Przygotuj narzędzia: młotek, śrubokręt, miarkę, ołówek, nożyczki.
- Upewnij się, że ściana jest odpowiednia do montażu (beton lub pełna cegła).
- Sprawdź, czy przewody oświetlenia nie są przygniecione.
Parametry w praktyce
- Napięcie 230V AC
- Standardowe zasilanie sieciowe w Polsce.
- Maksymalne obciążenie
- Przestrzegaj limitów wagowych dla półek (np. 3kg/5kg) podanych na rysunkach.
Ilustracje i schematy
- Strona 1: Ogólny schemat montażu i wymagane narzędzia.
- Strona 2: Wykaz części i limity obciążenia półek.
- Strona 3: Szczegółowy montaż zawiasów i mechanizmu push-to-open.
- Strona 5: Podłączenie opcjonalnego oświetlenia LED.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (salon, jadalnia, przedpokój).
- Nie nadaje się do łazienek, pralni ani piwnic ze względu na wilgotność.
