Instrukcja obsługi mechanizmu głowicy wymiennej McDonnell & Miller 150S-HD

Przewodnik instalacji, konfiguracji i konserwacji mechanizmu głowicy wymiennej McDonnell & Miller serii 150S-HD. Zawiera szczegółowe procedury montażu, schematy elektryczne, ustawienia ciśnienia oraz instrukcje serwisowe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy mechanizmów głowicy wymiennej serii 150S-HD, 158S-HD oraz 159S-HD. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, podłączenia elektrycznego, testowania oraz konserwacji urządzenia. Przed przystąpieniem do prac należy upewnić się, że kocioł jest wyłączony, schłodzony do temperatury 27°C (80°F) i pozbawiony ciśnienia (0 psi).

Opis działania i ustawienia

Urządzenie jest fabrycznie skalibrowane dla określonych ustawień poziomu wody. Wartości ciśnienia i różnicowe (differential pressures) różnią się w zależności od modelu (150S, 157S, 158S, 159S) oraz ciśnienia roboczego kotła (0 psi lub 150 psi). Szczegółowe tabele z wartościami odległości od linii odlewu (cast line) znajdują się w sekcji Operation instrukcji.

Instalacja mechanizmu

Proces instalacji składa się z kilku etapów:

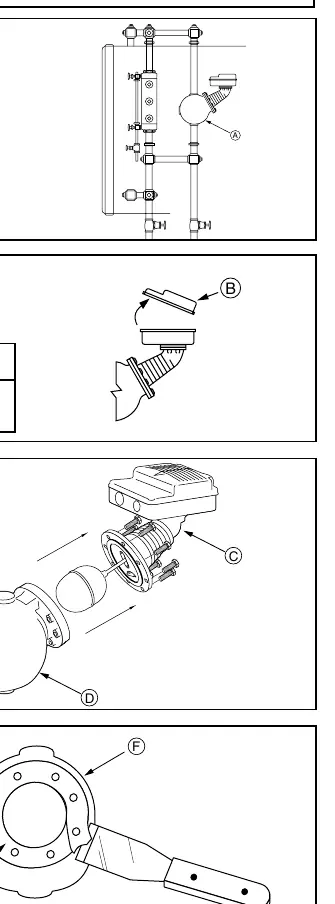

Kroki przygotowawcze: drenaż, odłączenie przewodów, demontaż głowicy i czyszczenie powierzchni uszczelniającej.
Kroki przygotowawcze: drenaż, odłączenie przewodów, demontaż głowicy i czyszczenie powierzchni uszczelniającej.

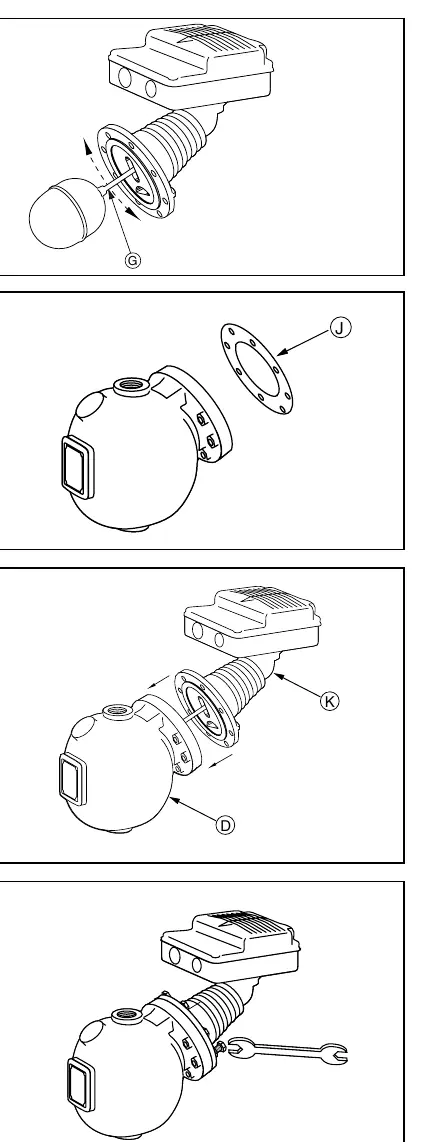

Kroki montażu: instalacja nowej głowicy i dokręcanie śrub.
Kroki montażu: instalacja nowej głowicy i dokręcanie śrub.
  • Przygotowanie: Spuść wodę z kotła poniżej komory pływaka, odłącz zasilanie elektryczne i zdejmij pokrywę puszki przyłączeniowej.
  • Demontaż: Usuń starą głowicę mechanizmu i oczyść powierzchnię uszczelniającą z pozostałości starej uszczelki.
  • Montaż: Umieść nową uszczelkę, zainstaluj nową głowicę, prowadząc pływak do wnętrza korpusu.
  • Dokręcanie: Dokręć osiem śrub w naprzemiennym wzorze gwiazdy z momentem 14-20 ft-lb (19-27 N-m).

Okablowanie

Podłączenie elektryczne musi być wykonane zgodnie z lokalnymi przepisami. Należy zachować minimalny odstęp 1/2" (13 mm) między złączami a częściami pod napięciem. Instrukcja zawiera schematy dla różnych konfiguracji: sterowanie pompą, alarm niskiego/wysokiego poziomu wody oraz kombinacje sterowania pompą i odcięcia wody.

Testowanie urządzenia

Po instalacji należy przeprowadzić test weryfikacyjny:

  1. Włącz zasilanie elektryczne; pompa powinna się uruchomić, a palnik pozostać wyłączony.
  2. Obserwuj napełnianie kotła; palnik powinien się włączyć, a pompa wyłączyć przy odpowiednich poziomach wody.
  3. W przypadku modeli z ręcznym resetem, naciśnij przycisk resetu po osiągnięciu właściwego poziomu wody.

Konserwacja i procedura Blow Down

Regularna konserwacja jest niezbędna dla poprawnego działania:

Schemat zaworów dla procedury Blow Down.
Schemat zaworów dla procedury Blow Down.
  • Procedura Blow Down: Należy ją wykonywać codziennie, jeśli ciśnienie robocze przekracza 15 psi, lub co tydzień przy niższym ciśnieniu.
  • Otwieraj zawory powoli, aby uniknąć uderzeń hydraulicznych.
  • Corocznie sprawdzaj komorę pływaka i przewody wyrównawcze pod kątem osadów.
  • Wymieniaj mechanizm głowicy co 5 lat.

Praktyczna pomoc

Typowe problemy

Palnik włącza się nieprawidłowo lub nie wyłącza

Sprawdź ustawienia poziomu wody i wykonaj procedurę testową. Upewnij się, że mechanizm nie jest zablokowany osadami.

Uderzenia hydrauliczne (water hammer) podczas Blow Down

Otwieraj zawory powoli. Zaleca się stosowanie systemu podwójnego zaworu.

Woda w kotle nie osiąga właściwego poziomu

Sprawdź drożność przewodów wyrównawczych i usuń ewentualne osady.

Przed użyciem

  • Upewnij się, że kocioł jest wyłączony i schłodzony do 27°C (80°F).
  • Sprawdź, czy ciśnienie w kotle wynosi 0 psi (0 bar).
  • Przygotuj narzędzia: klucz do rur, śrubokręt płaski, skrobak, klucz 9/16".
  • Odłącz wszystkie źródła zasilania elektrycznego.
  • Upewnij się, że posiadasz odpowiednią uszczelkę dla danego modelu.

Parametry w praktyce

Maksymalne ciśnienie
150 psi (10.5 kg/cm²).
Napięcie/Obciążenie
120 VAC (7.4A) lub 240 VAC (3.7A) dla obciążeń silnikowych.
Enclosure rating
NEMA 1 General Purpose.

Ilustracje i schematy

  • Schematy ustawień pokazują różnice poziomów wody (differential) dla pomp i palników.
  • Schematy okablowania przedstawiają podłączenia dla różnych konfiguracji sterowania.

Zgodność modelu

  • Kompatybilne z seriami 150S, 157S, 158S, 159S.
  • Wymaga instalacji szeregowej z innymi kontrolami limitów kotła.
