Instrukcja montażu dachu do skutera Yamaha Tricity 125/155 Teito SLR
Kompletny przewodnik montażu dachu Teito SLR do skuterów Yamaha Tricity 125 i 155. Instrukcja zawiera listę części, kroki demontażu oryginalnych elementów oraz szczegółowy proces instalacji stelaża, dachu i wycieraczki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera szczegółowe instrukcje montażu zestawu dachowego Teito SLR przeznaczonego dla skuterów Yamaha Tricity 125 oraz 155. Montaż wymaga podstawowej wiedzy mechanicznej i użycia odpowiednich narzędzi. Zaleca się, aby instalacja została przeprowadzona w profesjonalnym serwisie motocyklowym.

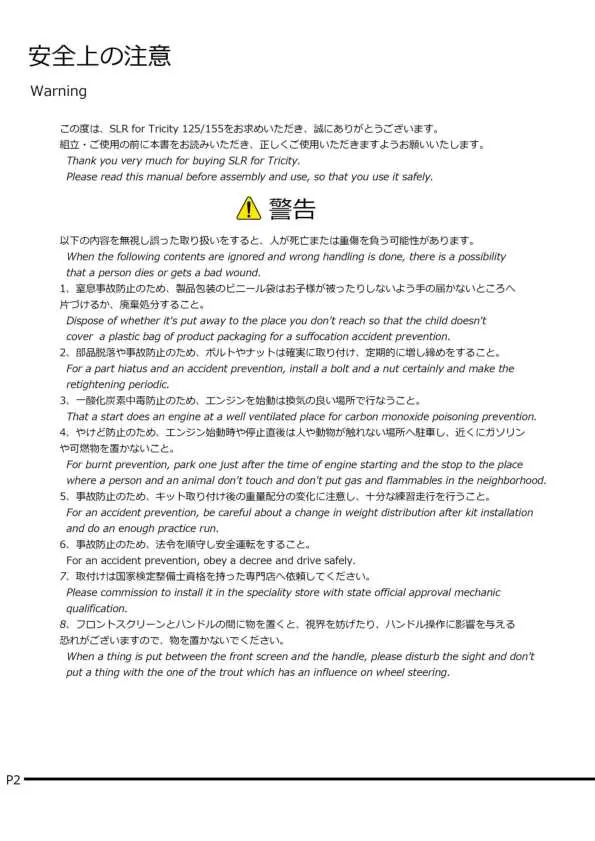

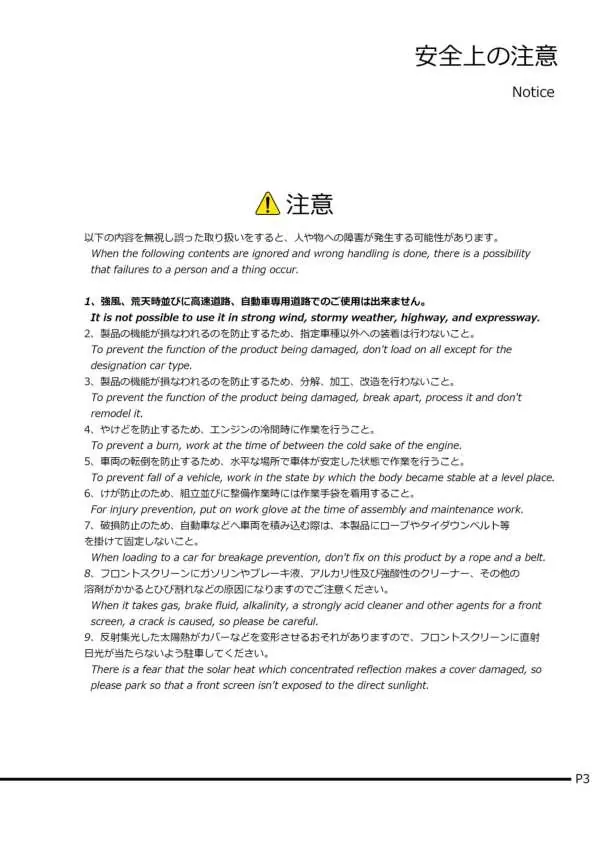

Bezpieczeństwo i ograniczenia
- Nie używać skutera z zamontowanym dachem przy silnym wietrze, podczas burzy oraz na autostradach i drogach ekspresowych.
- Nie modyfikować, nie rozbierać ani nie przerabiać konstrukcji dachu.
- Podczas montażu i konserwacji należy nosić rękawice ochronne.
- Nie mocować do dachu pasów ani lin podczas transportu skutera.
- Unikać kontaktu szyby z silnymi kwasami, rozpuszczalnikami i środkami czyszczącymi, które mogą powodować pęknięcia.
Przygotowanie do montażu
Przed przystąpieniem do instalacji należy zdemontować oryginalne elementy skutera:
- Oryginalną szybę przednią wraz z uchwytami.
- Oryginalne lusterka wsteczne.
- Górną osłonę kierownicy oraz osłonę tylną.
- Przedni panel górny oraz osłonę nóg.
Montaż zestawu
Proces montażu obejmuje następujące etapy:
- Obróbka paneli: Wykonanie otworów w przednim panelu górnym i tylnej osłonie zgodnie z wytycznymi (użycie otwornicy).

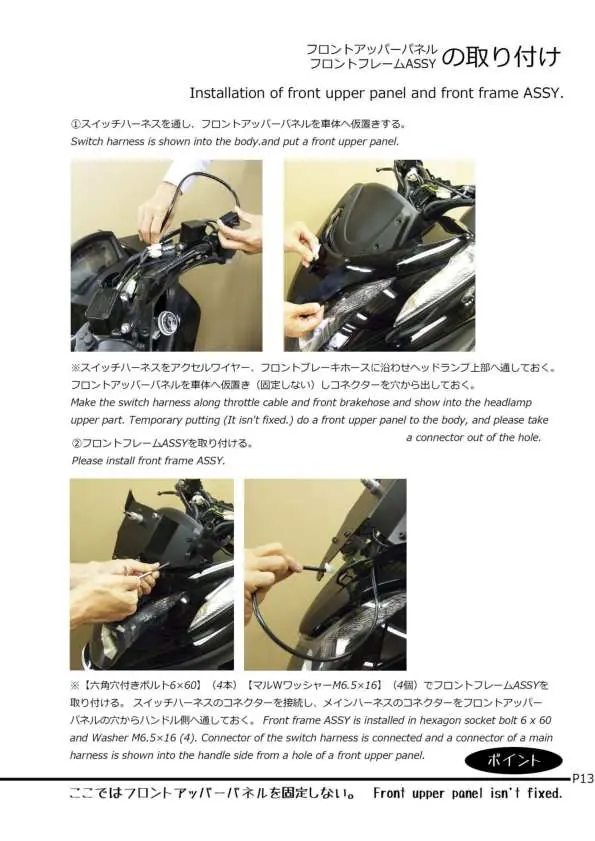

- Montaż ramy przedniej: Instalacja wsporników lusterek, wiązki elektrycznej i silnika wycieraczki.
- Instalacja ramy: Montaż ramy przedniej do skutera.
- Montaż ramy tylnej: Instalacja tylnego stelaża i decku.
- Montaż dachu: Połączenie elementów dachu (zewnętrznych i wewnętrznych) z ramą.
- Montaż szyby: Instalacja szyby przedniej do ramy dachu.

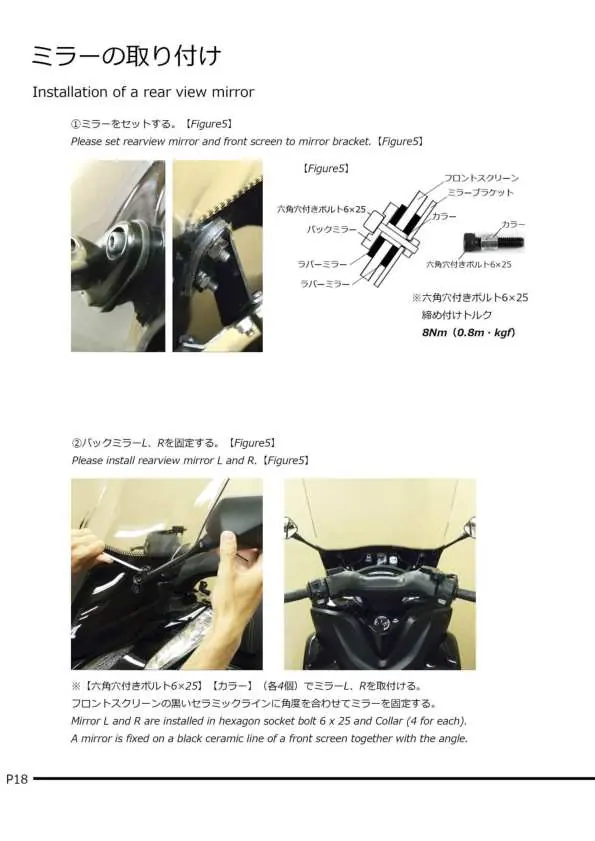

- Montaż lusterek i wycieraczki: Końcowe dopasowanie lusterek oraz montaż ramienia i pióra wycieraczki.
Kontrola działania i konserwacja
Po zakończeniu montażu należy sprawdzić działanie wycieraczki po włączeniu głównego wyłącznika. W przypadku korzystania z terminala akcesoriów należy zapewnić odpowiednią izolację i ochronę przed wilgocią, aby uniknąć zwarć. Szybę należy czyścić miękką szmatką z użyciem łagodnych detergentów, unikając myjek ciśnieniowych.
Informacje o producencie
Yamaha
Praktyczna pomoc
Typowe problemy
Wycieraczka nie działa po montażu
Sprawdź połączenie konektora głównej wiązki elektrycznej oraz upewnij się, że zasilanie jest podłączone.
Poluzowane śruby konstrukcji
Regularnie sprawdzaj dokręcenie wszystkich śrub i nakrętek zgodnie z tabelą momentów obrotowych podaną w instrukcji.
Uszkodzenie szyby
Unikaj stosowania silnych kwasów, rozpuszczalników i środków czyszczących na bazie alkoholu, które mogą powodować pęknięcia.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji.
- Przygotuj niezbędne narzędzia (klucze, śrubokręty, otwornicę).
- Upewnij się, że skuter stoi na stabilnym, poziomym podłożu.
- Załóż rękawice ochronne przed rozpoczęciem prac.
- Zdemontuj oryginalne elementy (szybę, lusterka, osłony) zgodnie z instrukcją.
Parametry w praktyce
- Moment dokręcania śrub 6mm
- 6 Nm
- Moment dokręcania śrub 8mm
- 15 Nm
- Waga zestawu
- 9.9 kg (8.9 kg po odjęciu zbędnych części)
Ilustracje i schematy

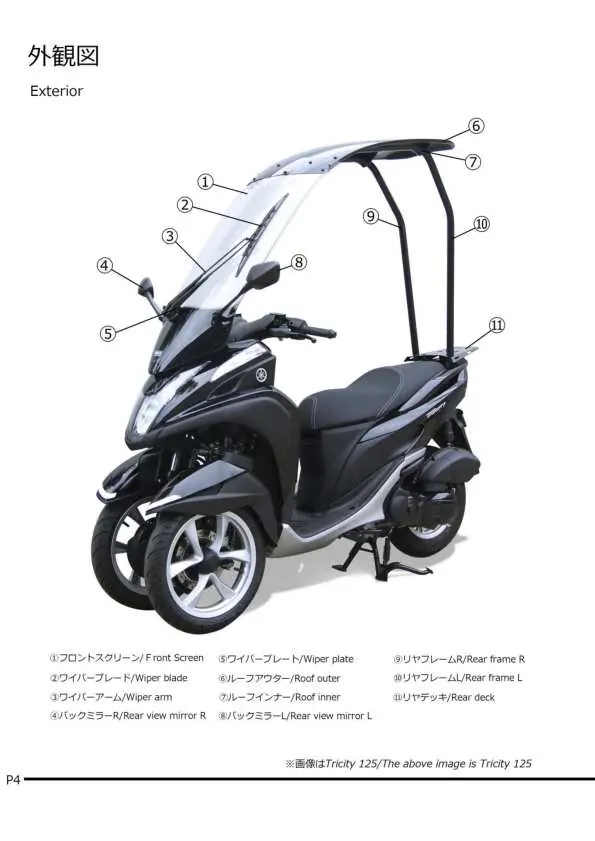

- Strona 4: Schemat budowy zewnętrznej z numeracją części.
- Strona 19: Schemat montażu wycieraczki i kolejność podkładek.
- Strona 17: Schemat montażu szyby przedniej do ramy dachu.
Zgodność modelu
- Zestaw przeznaczony dla Yamaha Tricity 125 i 155.
- Nie używać na autostradach i drogach ekspresowych.
- Wersja 2026 wymaga dodatkowych kroków opisanych w suplemencie.
