Instrukcja obsługi myjki ciśnieniowej Yard Force EW U13
Szybki przewodnik po instrukcji obsługi myjki ciśnieniowej Yard Force EW U13. Dowiedz się, jak zmontować urządzenie, podłączyć wodę, bezpiecznie korzystać z myjki i rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Myjka Yard Force EW U13 to urządzenie o mocy 1800W, przeznaczone do czyszczenia powierzchni zewnętrznych. Przed użyciem należy podłączyć wąż wysokociśnieniowy, lancę oraz dopływ wody z zaworem zwrotnym. Uruchomienie następuje przez włącznik ON/OFF po otwarciu zaworu wody. str. 1, 11, 12
Najważniejsze czynności
- Montaż węża wysokociśnieniowego str. 11
- Podłączenie wody str. 11
- Uruchomienie str. 12
Pierwsze uruchomienie
- Podłącz wąż wysokociśnieniowy do urządzenia i pistoletu. str. 11
- Podłącz wąż ogrodowy z zaworem zwrotnym do wlotu wody. str. 11
- Podłącz zasilanie i włącz urządzenie. str. 11, 12
Problemy i rozwiązania
Silnik nie działa
Sprawdź włącznik, podłączenie do prądu lub pozwól urządzeniu ostygnąć (zabezpieczenie termiczne).
str. 13
Brak wysokiego ciśnienia
Sprawdź dopływ wody, filtr wlotowy lub czy dysza nie jest w trybie niskiego ciśnienia.
str. 13Konserwacja i reset
- Czyszczenie filtra wody str. 13
- Czyszczenie dyszy str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 1800 W | Moc silnika | str. 10 |
| Ciśnienie robocze | 9 MPa | Ciśnienie podczas pracy | str. 10 |
| Maksymalne ciśnienie | 13.5 MPa | Maksymalne ciśnienie | str. 10 |
| Przepływ | 4.83 l/min | Wydajność pompy | str. 10 |
Gdzie szukać w PDF
- Instalacja str. 3, 11
- Dane techniczne str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Myjka ciśnieniowa Yard Force EW U13 jest przeznaczona do czyszczenia ścian budynków, fasad, tarasów, chodników, sprzętu ogrodowego, maszyn, pojazdów i narzędzi. Urządzenie nie jest przeznaczone do użytku komercyjnego ani przemysłowego. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania środków ochrony osobistej (okulary, rękawice, obuwie ochronne) oraz unikania kierowania strumienia wody na ludzi, zwierzęta lub urządzenia elektryczne.
Opis urządzenia
Główne elementy myjki obejmują:
- Uchwyt transportowy
- Pojemnik na detergent
- Kabel zasilający
- Wylot wody (do węża wysokociśnieniowego)
- Wlot wody
- Włącznik ON/OFF
- Wąż wysokociśnieniowy
- Pistolet natryskowy z lancą
Instalacja
Przed rozpoczęciem pracy należy upewnić się, że wszystkie części są sprawne i kompletne:
- Wyjmij wąż wysokociśnieniowy ze schowka w obudowie.
- Przykręć wąż wysokociśnieniowy do wylotu wody w urządzeniu.
- Podłącz wąż do pistoletu natryskowego, wciskając przycisk przy spuście.
- Zamontuj lancę i wybraną dyszę na pistolecie.
- Podłącz wąż ogrodowy do wlotu wody (używając adaptera). Wymagany jest zawór zwrotny (backflow preventer) zgodnie z przepisami.
- Wyjmij kabel zasilający i podłącz do gniazdka elektrycznego.
Obsługa
Uruchamianie: Otwórz zawór wody, ustaw włącznik w pozycji ON, odblokuj spust pistoletu i naciśnij go, aż woda będzie płynąć równym strumieniem.
Zatrzymywanie: Zwolnij spust, zablokuj go, wyłącz urządzenie przełącznikiem i zamknij zawór wody.
Wskazówki: Nigdy nie używaj myjki bez podłączonej wody (ryzyko uszkodzenia pompy). Używaj dyszy turbo do usuwania uporczywych zabrudzeń.
Konserwacja i przechowywanie
Urządzenie jest bezobsługowe, ale wymaga czyszczenia:
- Wyczyść obudowę wilgotną szmatką (nie używaj myjki ciśnieniowej do czyszczenia samej myjki).
- Regularnie czyść dyszę wysokociśnieniową za pomocą dołączonej igły.
- Czyść filtr wody znajdujący się przy wlocie wody, aby zapobiec ograniczeniu przepływu.
- Przed dłuższym przechowywaniem usuń detergent i opróżnij wąż z wody. Przechowuj w suchym, wentylowanym miejscu.
Rozwiązywanie problemów
Jeśli silnik nie uruchamia się, sprawdź, czy włącznik jest w pozycji ON, czy kabel jest podłączony oraz czy zadziałało zabezpieczenie termiczne (pozwól urządzeniu ostygnąć). Jeśli myjka nie osiąga wysokiego ciśnienia, sprawdź dopływ wody, filtr wlotowy oraz czy wąż nie jest zagięty. W przypadku wycieków sprawdź uszczelki i połączenia.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź, czy włącznik jest w pozycji ON, czy wtyczka jest w gniazdku oraz czy zadziałało zabezpieczenie termiczne (odczekaj, aż urządzenie ostygnie).
Niskie ciśnienie wody
Sprawdź, czy wąż ogrodowy nie jest zagięty, czy zawór wody jest w pełni otwarty oraz czy filtr wlotowy nie jest zatkany.
Wycieki przy wężu ogrodowym
Sprawdź, czy uszczelka gumowa nie jest zużyta lub brakująca; wymień na nową.
Detergent nie jest pobierany
Sprawdź, czy pojemnik nie jest pusty, czy rurka ssąca jest podłączona oraz czy dysza nie jest ustawiona w trybie wysokiego ciśnienia (użyj dyszy niskociśnieniowej).
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń wizualnych.
- Upewnij się, że wszystkie części są poprawnie zamontowane.
- Sprawdź szczelność połączeń węża wysokociśnieniowego i dopływu wody.
- Upewnij się, że wąż ogrodowy jest drożny.
- Załóż odzież ochronną, okulary i rękawice.
- Upewnij się, że w obszarze pracy nie ma osób postronnych ani zwierząt.
Parametry w praktyce
- Moc wejściowa
- 1800 W - pobór mocy urządzenia.
- Ciśnienie robocze
- 9 MPa - standardowe ciśnienie podczas pracy.
- Maksymalne ciśnienie
- 13.5 MPa - najwyższe dopuszczalne ciśnienie.
- Przepływ wody
- 4.83 l/min - wydajność pompy.
- Klasa ochrony
- IPX5 - stopień ochrony przed wodą.
Ilustracje i schematy
- Fig A: Schemat części urządzenia (uchwyt, włącznik, wlot/wylot wody).

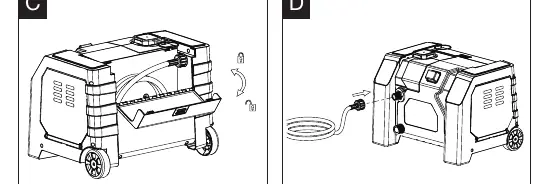

- Fig C: Instrukcja wyjmowania węża wysokociśnieniowego.
- Fig E: Montaż węża do pistoletu natryskowego.

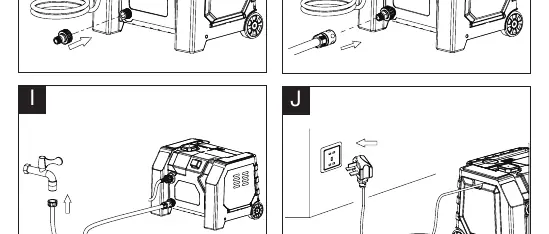

- Fig I: Podłączenie do źródła wody.

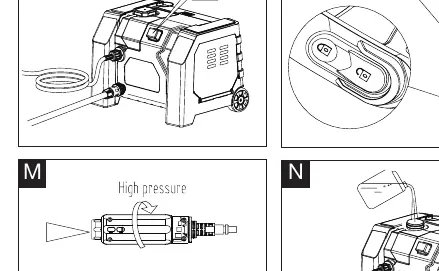

- Fig K: Włączanie urządzenia.
Zgodność modelu
- Wymagany zawór zwrotny (backflow preventer) zgodny z EN 12729 typ BA przy podłączeniu do sieci wodociągowej.
- Wąż ogrodowy musi mieć średnicę min. 13mm (1/2 cala) i długość min. 7.5m.
- Urządzenie nie jest przeznaczone do podłączenia do kranu kuchennego (wody pitnej).
