Instrukcja obsługi myjki ciśnieniowej Michelin MPX 17EH / 19EH / 22EH / 25EH

Kompletny przewodnik użytkownika dla myjek ciśnieniowych Michelin serii MPX. Instrukcja zawiera szczegółowe kroki montażu, procedury uruchamiania, wskazówki dotyczące konserwacji, bezpiecznego użytkowania oraz rozwiązywania typowych...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Myjka ciśnieniowa Michelin serii MPX jest przeznaczona do czyszczenia pojazdów i powierzchni zewnętrznych. Przed uruchomieniem należy podłączyć wodę, odpowietrzyć układ, podłączyć zasilanie i zwolnić blokadę pistoletu. str. 12, 13

Najważniejsze czynności

Montaż urządzenia str. 4
Uruchomienie myjki str. 13
Czyszczenie dyszy str. 13

Pierwsze uruchomienie

Podłącz wąż zasilający, odpowietrz układ poprzez naciśnięcie spustu pistoletu przy wyłączonym silniku, a następnie włącz urządzenie. str. 12, 13

Problemy i rozwiązania

Pompa nie osiąga ciśnienia

Wyczyść filtr, sprawdź dyszę, odpowietrz układ.

str. 14

Silnik buczy, ale nie startuje

Sprawdź napięcie, przedłużacz lub skontaktuj się z serwisem.

str. 14

Konserwacja i reset

W przypadku zablokowania silnika (długi postój), obróć wał napędowy za pomocą narzędzia (M). str. 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc (MPX 17EH)	1.7 kW	Moc silnika elektrycznego.	str. 16
Maksymalne ciśnienie (MPX 17EH)	13 MPa	Maksymalne ciśnienie robocze.	str. 16

Gdzie szukać w PDF

Schematy montażu i części str. 3, 4
Instrukcja obsługi str. 12, 13
Rozwiązywanie problemów str. 14
Dane techniczne str. 16

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 3

Strona 4

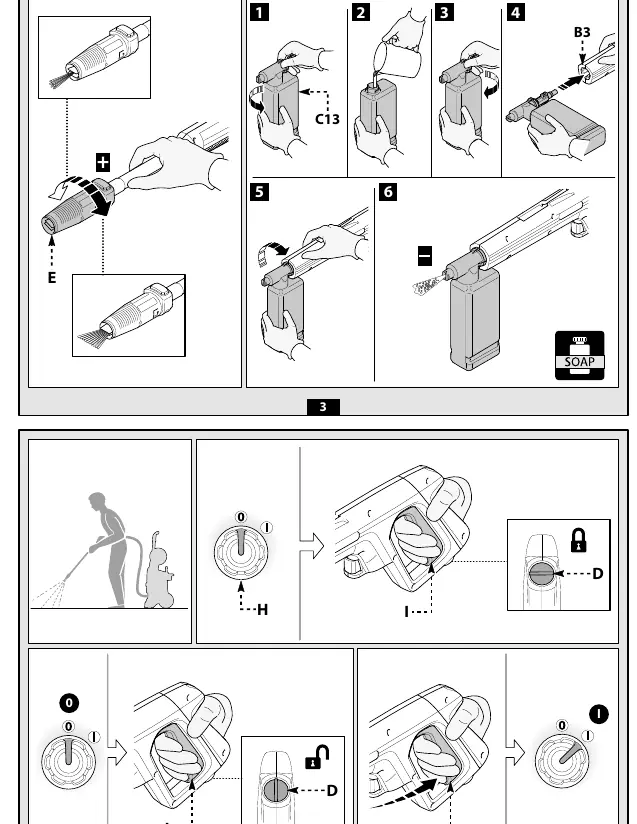

Instrukcja obsługi detergentu i pistoletu

Strona 5

Najważniejsze informacje

Niniejsza instrukcja dotyczy myjek ciśnieniowych Michelin z serii MPX (17EH, 19EH, 22EH, 25EH). Urządzenie przeznaczone jest do użytku domowego (mycie pojazdów, maszyn, łodzi, murów). Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z zakazem kierowania strumienia wody na ludzi, zwierzęta, urządzenia elektryczne oraz samą myjkę.

Opis urządzenia i elementy zestawu

Myjka składa się z jednostki głównej, lancy, pistoletu z zabezpieczeniem, węża wysokociśnieniowego oraz przewodu zasilającego. W zależności od modelu, zestaw może zawierać dodatkowe akcesoria, takie jak zbiornik na detergent, dyszę rotacyjną, szczotkę czy zestaw do czyszczenia rur. Wszystkie elementy są zilustrowane na schemacie w rozdziale 1 instrukcji.

Montaż i instalacja

Montaż urządzenia musi odbywać się przy odłączonym zasilaniu elektrycznym. Należy zamontować uchwyty, wsporniki oraz podłączyć wąż wysokociśnieniowy do pistoletu i urządzenia. Jeśli urządzenie posiada korki transportowe (czerwone), należy je wymienić na dostarczone korki ciśnieniowe przed pierwszym użyciem.

Podłączenie do wody i prądu

Woda: Używać wyłącznie czystej lub filtrowanej wody. Wąż zasilający powinien mieć średnicę co najmniej 13 mm i nie przekraczać 25 m długości. W przypadku korzystania z otwartych zbiorników, należy pamiętać o odpowietrzeniu układu przed uruchomieniem.
Prąd: Napięcie i częstotliwość muszą być zgodne z tabliczką znamionową. W przypadku używania przedłużaczy, muszą one posiadać odpowiedni przekrój przewodu dostosowany do długości.

Uruchomienie i obsługa

Odkręcić całkowicie kran z wodą.
Zwolnić blokadę bezpieczeństwa (D) na pistolecie.
Nacisnąć spust pistoletu na kilka sekund, aby usunąć powietrze z układu.
Ustawić włącznik w pozycji ON (I).
W modelach z systemem TSS (Total Stop System), silnik wyłącza się automatycznie po zwolnieniu spustu pistoletu.

Konserwacja i przechowywanie

Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć urządzenie od zasilania. Regularnie czyścić filtr wody (L) oraz dyszę za pomocą dołączonego narzędzia (C1). Po zakończeniu pracy należy opróżnić wąż z ciśnienia, odłączyć zasilanie i przechowywać urządzenie w suchym miejscu, chronionym przed mrozem.

Rozwiązywanie problemów

W przypadku problemów z ciśnieniem, należy sprawdzić czy dysza nie jest zużyta, filtr wody nie jest zatkany, a wąż zasilający jest w pełni otwarty. Jeśli silnik buczy, ale nie startuje, może to oznaczać zbyt niskie napięcie lub problem z systemem TSS – w takim przypadku należy skontaktować się z autoryzowanym serwisem.

Praktyczna pomoc

Typowe problemy

Pompa nie osiąga ciśnienia roboczego

Sprawdź, czy dysza nie jest zużyta, filtr wody nie jest zatkany, wąż zasilający jest w pełni otwarty, lub czy w układzie nie ma powietrza (odpowietrz urządzenie).

Silnik buczy, ale nie startuje

Sprawdź napięcie zasilania, stan przedłużacza lub skontaktuj się z serwisem w przypadku problemów z systemem TSS.

Brak zasysania detergentu

Ustaw dyszę w pozycji niskiego ciśnienia, sprawdź czy używasz oryginalnego węża i czy detergent nie jest zbyt gęsty.

Przed użyciem

Sprawdź, czy urządzenie jest poprawnie zmontowane.
Upewnij się, że wąż doprowadzający wodę jest drożny i podłączony.
Sprawdź, czy filtr wody jest czysty.
Upewnij się, że zasilanie elektryczne jest zgodne z parametrami urządzenia.
Odpowietrz układ przed włączeniem silnika.

Parametry w praktyce

Przepływ wody: Ilość wody przepływająca przez urządzenie w jednostce czasu (l/min).
Ciśnienie robocze: Ciśnienie generowane przez myjkę (MPa), kluczowe dla skuteczności mycia.
Klasa ochrony: Określa stopień zabezpieczenia urządzenia przed czynnikami zewnętrznymi (np. IPX5).

Ilustracje i schematy

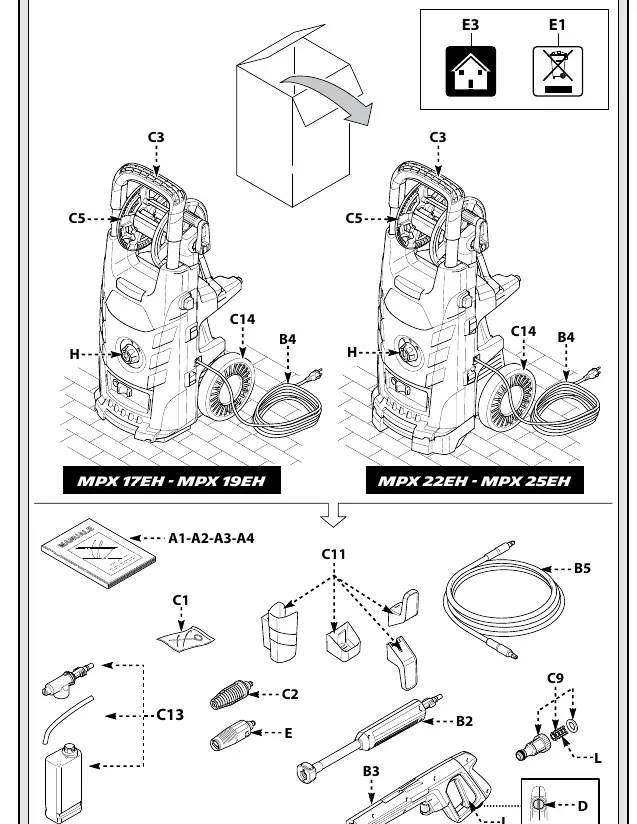

Rysunek 1: Przegląd komponentów i akcesoriów w zestawie.

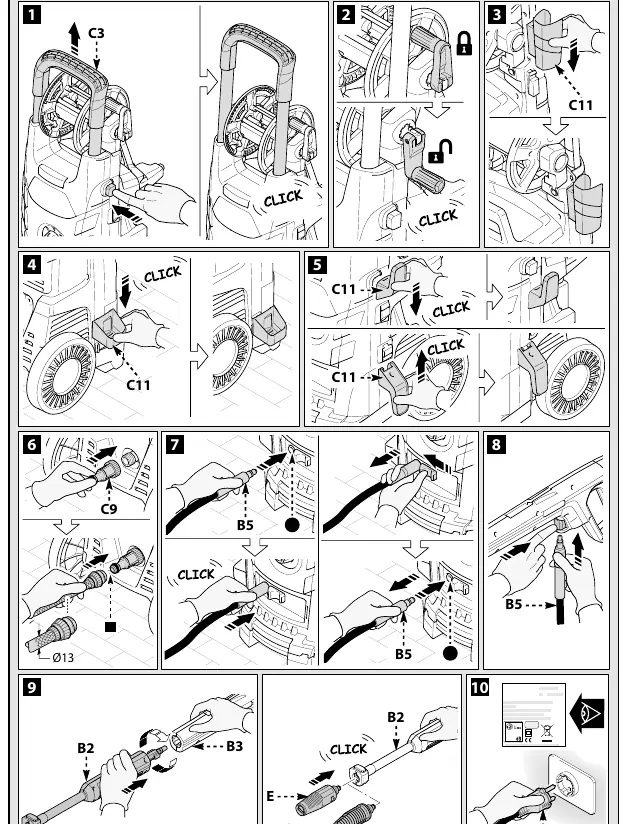

Rysunek 2: Instrukcja montażu uchwytów, kół i podłączeń węży.
Rysunek 4: Procedura uruchamiania i obsługi pistoletu.
Rysunek 5: Konserwacja filtra, dyszy oraz przechowywanie.

Zgodność modelu

Urządzenie przeznaczone do użytku domowego (E3).
Wymagane użycie zaworu zwrotnego (backflow preventer) przy podłączeniu do sieci wodociągowej.
Nie używać przedłużaczy o zbyt małym przekroju przewodu.
