Instrukcja obsługi zagęszczarki do betonu Zipper ZI-BR 160Y

Najważniejsze informacje z instrukcji

Zagęszczarka do betonu Zipper ZI-BR 160Y jest przeznaczona wyłącznie do zagęszczania podłoży betonowych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z instrukcją obsługi. Urządzenie może być obsługiwane wyłącznie przez przeszkolony personel. Zabrania się pracy na zboczach o nachyleniu większym niż 10°, na śliskim, oblodzonym lub zaśnieżonym podłożu. Podczas pracy należy stosować odzież ochronną, okulary, nauszniki oraz obuwie ochronne. Należy unikać luźnej odzieży i biżuterii, które mogą zostać wciągnięte przez ruchome części.

Dane techniczne

• Silnik: 1-cylindrowy, 4-suwowy OHV G200F
• Moc silnika: 4,1 kW
• Prędkość obrotowa: 3600 min-1
• Paliwo: Benzyna bezołowiowa
• Pojemność zbiornika paliwa: 3,6 litra
• Średnica wibratora: 38 mm
• Długość przewodu: 6 m
• Waga: 24 kg
• Poziom mocy akustycznej LWA: 103 dB(A)

Uruchamianie i obsługa

Przed uruchomieniem należy sprawdzić poziom oleju oraz stan paliwa. Upewnij się, że wąż wibracyjny jest poprawnie zamocowany za pomocą zawleczki.

Uruchamianie (Start na zimno)

1. Ustaw zapłon w pozycji ON.
2. Ustaw przepustnicę (throttle control) w pozycji mieszanki biegu jałowego (w prawo).
3. Otwórz kranik paliwa (w prawo).
4. Włącz ssanie (choker) w lewo.
5. Pociągnij mocno za linkę rozrusznika. Jeśli silnik nie startuje, lekko przyspiesz.
6. Po uruchomieniu silnika ustaw ponownie mieszankę biegu jałowego i wyłącz ssanie (w prawo).
7. Pozwól silnikowi pracować przez około 3 minuty przed rozpoczęciem pracy.

Zatrzymywanie

1. Ustaw przepustnicę na bieg jałowy.
2. Wyłącz zapłon.
3. Zamknij kranik paliwa.
4. Poczekaj, aż urządzenie całkowicie się zatrzyma przed odłożeniem węża.

Konserwacja i czyszczenie

Wszelkie prace konserwacyjne należy wykonywać przy wyłączonym i wystudzonym silniku, z odłączonym przewodem świecy zapłonowej.

• Kontrola śrub i nakrętek: Regularnie przed każdym użyciem.
• Kontrola poziomu oleju: Regularnie przed każdym użyciem.
• Czyszczenie maszyny: Po każdym użyciu.
• Świeca zapłonowa: Czyszczenie co 25 godzin pracy.
• Filtr powietrza: Czyszczenie co 20-30 godzin pracy.

Do czyszczenia obudowy używaj wilgotnej szmatki i łagodnego środka czyszczącego. Nie używaj rozpuszczalników ani agresywnych środków chemicznych.

Schematy części zamiennych

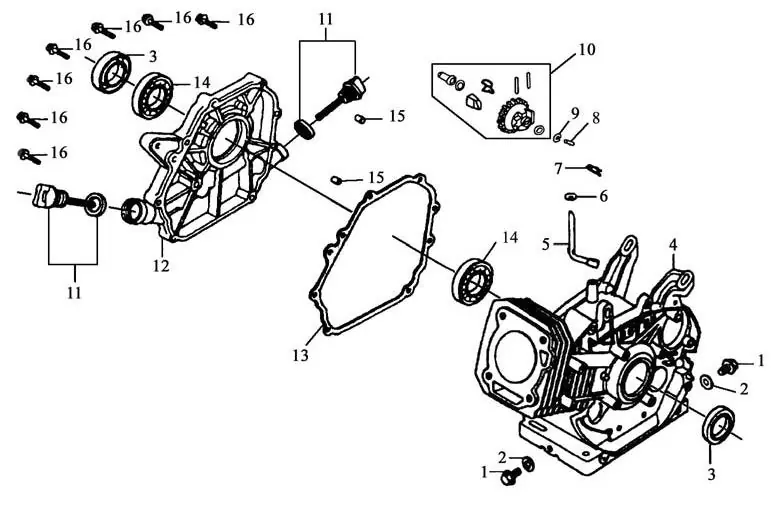

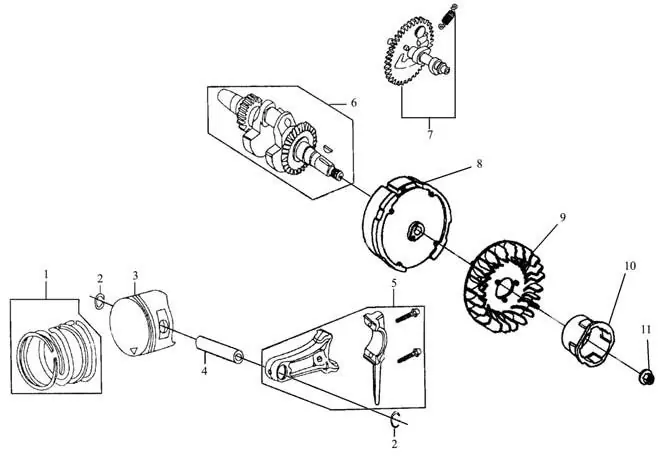

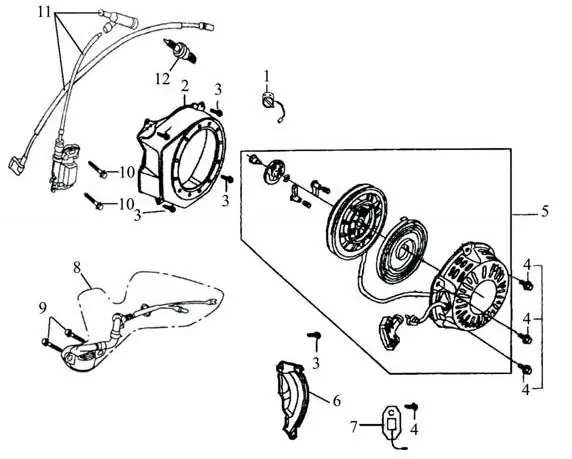

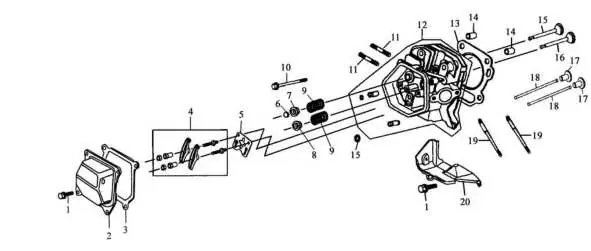

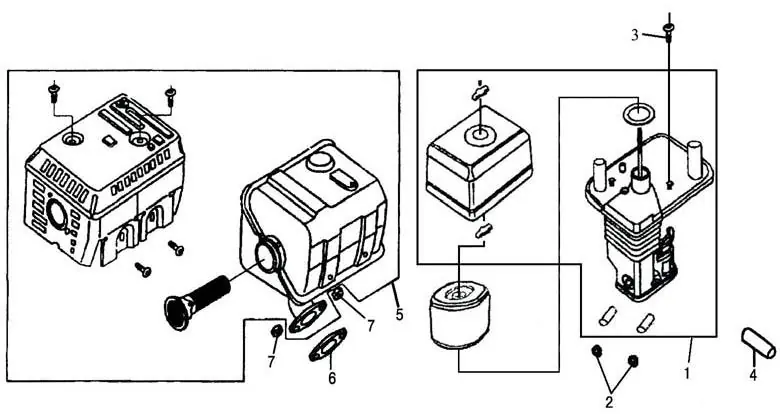

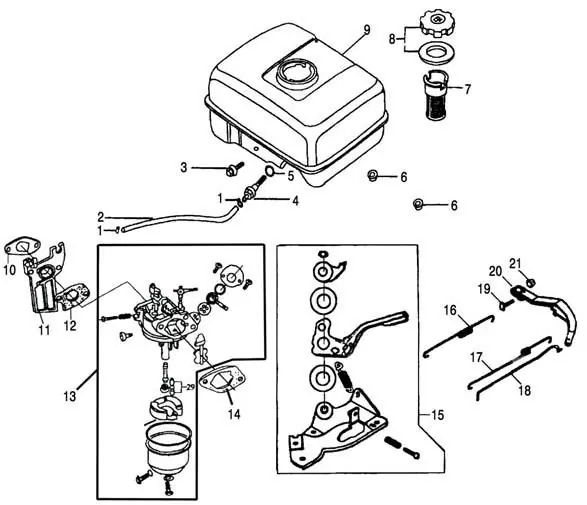

W przypadku konieczności naprawy należy używać wyłącznie oryginalnych części zamiennych Zipper. Poniżej znajdują się schematy montażowe kluczowych podzespołów.
