Instrukcja instalacji kuchenki AGA ERA 110-3i

Profesjonalny przewodnik instalacji kuchenki AGA ERA 110-3i. Zawiera wymagania dotyczące miejsca, wymiary, wytyczne elektryczne, schematy połączeń oraz ważne ostrzeżenia dotyczące bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Instalacja kuchenki AGA ERA 110-3i musi być przeprowadzona wyłącznie przez wykwalifikowanych inżynierów przeszkolonych fabrycznie w zakresie obsługi tego produktu. Urządzenie jest ciężkie (320 kg), dlatego do jego transportu i montażu wymagany jest odpowiedni sprzęt oraz wystarczająca liczba osób. Przed przystąpieniem do prac należy upewnić się, że podłoże jest wypoziomowane i wytrzyma ciężar urządzenia.

Bezpieczeństwo i ostrzeżenia

  • Urządzenie musi być uziemione.
  • Wymagane jest zainstalowanie urządzenia umożliwiającego stałe odłączenie przewodów fazowych i neutralnych.
  • Nie należy przechowywać benzyny ani innych łatwopalnych oparów w pobliżu urządzenia.
  • Podczas instalacji lub serwisowania należy całkowicie odłączyć zasilanie elektryczne.
  • W przypadku uszkodzenia przewodu zasilającego, musi on zostać wymieniony przez producenta lub autoryzowany serwis.

Wymagania instalacyjne

Kuchenka wymaga odpowiednich odstępów dla zapewnienia bezpieczeństwa i dostępu serwisowego:

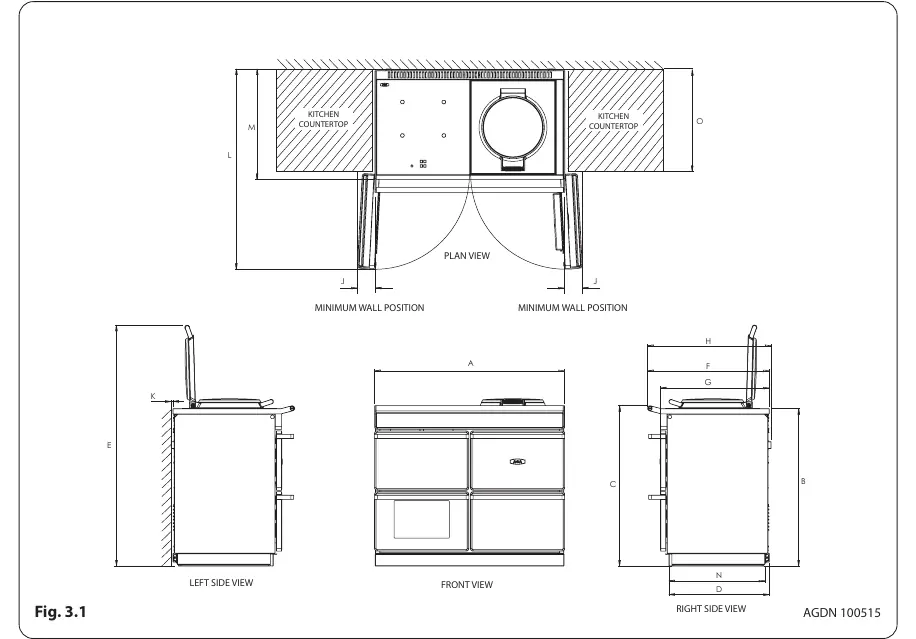

Wymiary urządzenia AGA ERA 110-3i
Wymiary urządzenia AGA ERA 110-3i

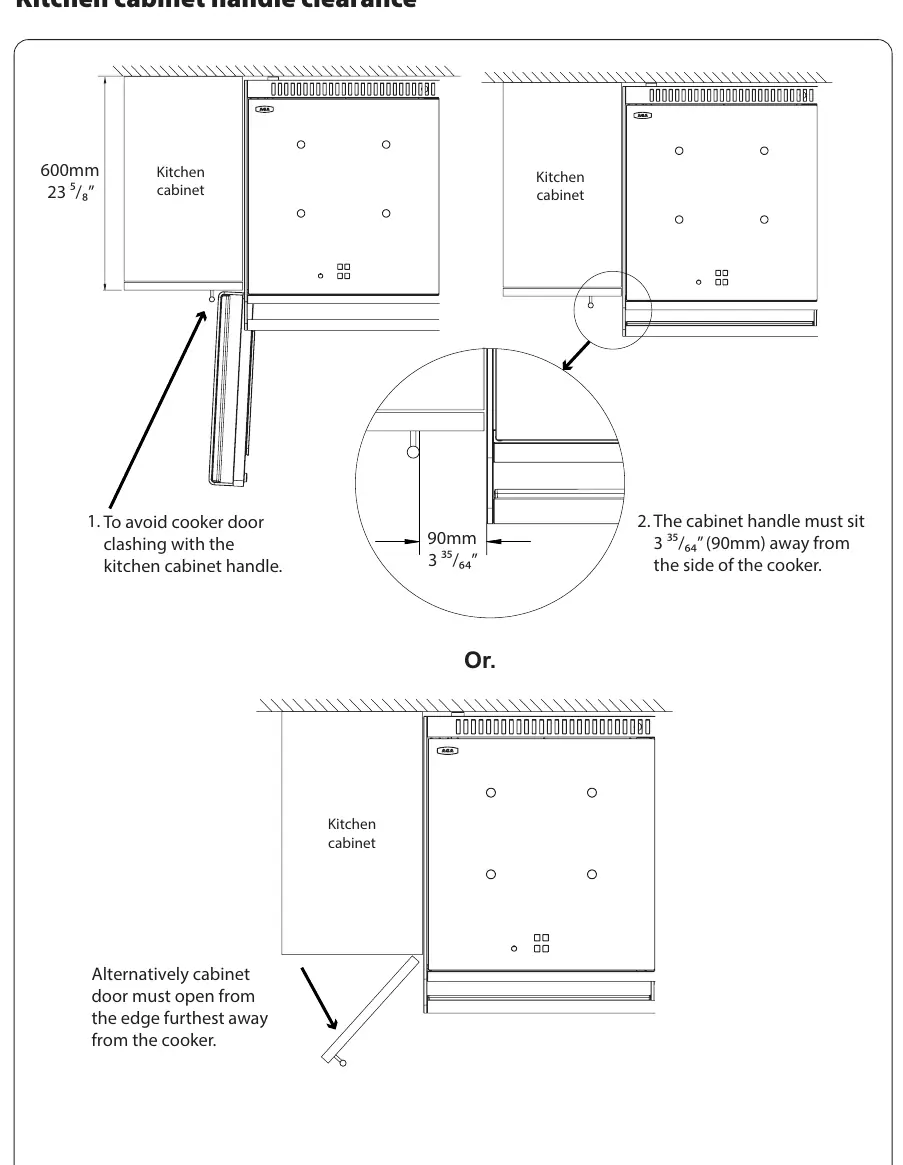

Wymagane odstępy od uchwytów szafek kuchennych
Wymagane odstępy od uchwytów szafek kuchennych
  • Odstęp nad urządzeniem: minimum 60 mm nad uchwytem pokrywy izolacyjnej.
  • Odstępy boczne: minimum 3 mm między płytą górną a sąsiednimi powierzchniami roboczymi.
  • Ściany boczne: minimum 130 mm odstępu (plus dodatkowe miejsce na uchwyty szafek) dla dostępu do drzwi piekarnika.
  • Dostęp serwisowy: minimum 1000 mm wolnej przestrzeni przed kuchenką.
  • Tylna ściana: minimum 10 mm odstępu między tyłem płyty górnej a ścianą.

Zasilanie elektryczne

Kuchenka wymaga zasilania jednofazowego 230V lub 240V, 60Hz, 32A. Przewód zasilający musi mieć przekrój minimum 6 mm². Dodatkowo, płyta indukcyjna wymaga oddzielnego zasilania jednofazowego 240V, 60Hz, 13A (np. poprzez bezpiecznik typu fused spur). Wyłącznik izolacyjny musi znajdować się w odległości do 2 metrów od urządzenia, ale nie bezpośrednio nad nim.

Strefy podłączenia zasilania i prowadzenie kabli

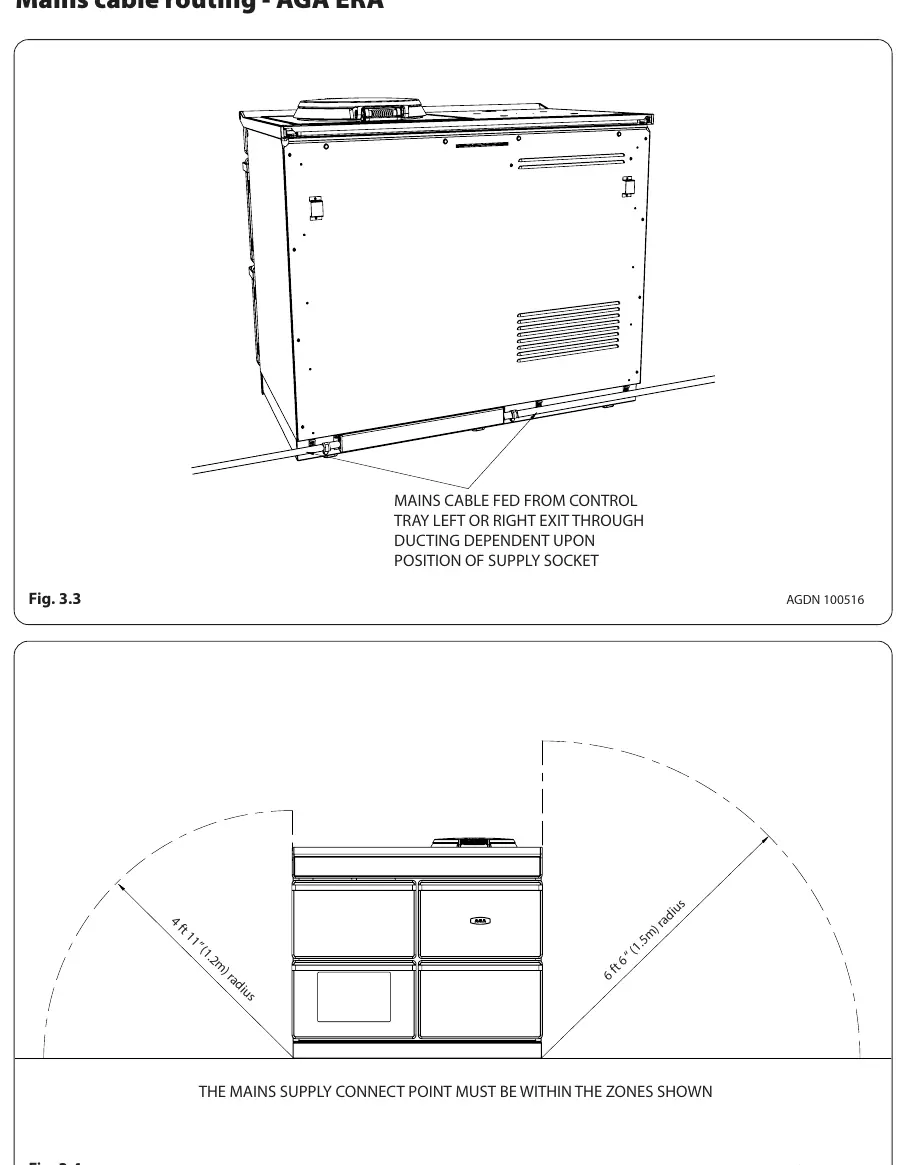

Strefy podłączenia zasilania i prowadzenie kabli

Schemat połączeń

Instrukcja zawiera szczegółowy schemat połączeń elektrycznych, obejmujący płytę główną, elementy grzejne piekarnika, termopary oraz zasilanie. Wszystkie połączenia muszą być wykonane zgodnie z lokalnymi przepisami elektrycznymi.

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Informacje o producencie

AGA

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie jest zbyt ciężkie do ręcznego przeniesienia

Użyj odpowiedniego sprzętu do podnoszenia i wystarczającej liczby osób, aby uniknąć uszkodzenia podłogi lub urządzenia.

Kolizja drzwi kuchenki z uchwytami szafek kuchennych

Upewnij się, że uchwyty szafek znajdują się w odległości co najmniej 90 mm od boku kuchenki lub zastosuj alternatywne otwieranie drzwi szafek.

Brak możliwości odłączenia zasilania

Zainstaluj wielobiegunowy wyłącznik izolacyjny w odległości do 2 metrów od urządzenia, umożliwiający całkowite odłączenie fazy i neutralnego.

Przed użyciem

  • Sprawdź, czy podłoga jest wypoziomowana i wytrzyma ciężar 320 kg.
  • Upewnij się, że masz dostęp do zasilania 32A dla kuchenki.
  • Przygotuj oddzielne zasilanie 13A dla płyty indukcyjnej.
  • Zweryfikuj zachowanie wymaganych odstępów (60 mm góra, 130 mm boki, 1000 mm przód).
  • Upewnij się, że wyłącznik izolacyjny jest dostępny w promieniu 2 metrów.

Parametry w praktyce

Waga urządzenia
320 kg (705 lbs) - wymaga profesjonalnego sprzętu do transportu.
Zasilanie główne
1PH 32A 230V/240V - wymaga dedykowanego obwodu.
Zasilanie płyty indukcyjnej
Oddzielne zasilanie 240V 60Hz 13A.

Ilustracje i schematy

  • Schemat wymiarów (strona 8) pokazuje kluczowe odległości montażowe.
  • Schemat odstępów szafek (strona 10) ilustruje wymagane 90 mm odległości od uchwytów.
  • Schemat prowadzenia kabli (strona 12) pokazuje strefy podłączenia zasilania.
  • Schemat połączeń (strona 14) przedstawia wewnętrzną instalację elektryczną.

Zgodność modelu

  • Urządzenie przeznaczone do użytku w USA i Kanadzie.
  • Wymaga profesjonalnego montażu przez inżynierów AGA.
  • Nie instalować za drzwiami dekoracyjnymi (ryzyko przegrzania).
