Instrukcja obsługi podnośnika motocyklowego AGT Industrial AGT-ML 1500LBS
Szybki przewodnik po obsłudze i konserwacji podnośnika motocyklowego AGT Industrial AGT-ML 1500LBS. Dowiedz się, jak bezpiecznie podnosić i opuszczać pojazdy oraz jak dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

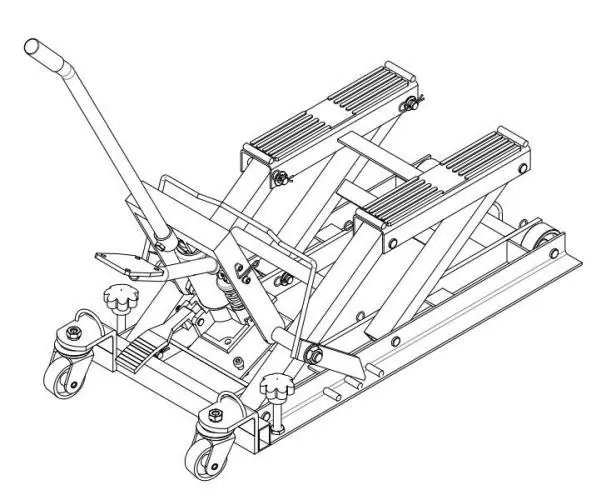

Podnośnik AGT-ML 1500LBS jest przeznaczony do serwisowania motocykli oraz pojazdów typu ATV. Urządzenie posiada konstrukcję o niskim profilu, blokadę zabezpieczającą przed opadnięciem oraz wyjmowany uchwyt. Maksymalny udźwig wynosi 1500 funtów (ok. 680 kg). Przed użyciem należy upewnić się, że podłoże jest twarde i równe, a ładunek jest równomiernie rozłożony na podkładkach gumowych i zabezpieczony pasami.
Specyfikacja techniczna
- Udźwig: 1500 lbs
- Wysokość minimalna: 120 mm
- Wysokość maksymalna: 380 mm
- Waga netto: 28 kg
- Waga brutto: 30 kg
- Wymiary opakowania: 850 x 400 x 150 mm
Instrukcja obsługi
Podnoszenie
- Podnieś drążek łączący blokady (Stop Bar Connecting Rod) i zabezpiecz go w zacisku.
- Użyj uchwytu, aby ustawić podnośnik pod pojazdem. Opuść podnośnik, naciskając pedał zwalniający (Release Pedal).
- Po ustawieniu podnośnika, dokręć śruby blokujące (Lock Bolts), aż dotkną podłoża, aby unieruchomić urządzenie.
- Zabezpiecz ładunek pasami (sprzedawane oddzielnie).
- Naciskaj pedał nożny (Foot Pedal), aby podnieść ładunek. Upewnij się, że ładunek spoczywa równomiernie na podkładkach gumowych.
- Po osiągnięciu żądanej wysokości, zwolnij drążek blokady i zablokuj podnośnik na jednej z trzech pozycji na podstawie. Opuść lekko podnośnik, aby blokady (Stop Bars) pewnie się zazębiły.
Opuszczanie
- Usuń wszelkie narzędzia i części spod podnośnika.
- Naciskaj pedał nożny, aby lekko podnieść podnośnik i zwolnić blokady. Podnieś drążek łączący blokady i zabezpiecz go w zacisku.
- Naciskaj powoli pedał zwalniający, aby delikatnie opuścić ładunek. Nigdy nie pozwól, aby ładunek opadł gwałtownie.
- Po opuszczeniu ładunku na ziemię, odkręć śruby blokujące, aby koła mogły swobodnie dotknąć podłoża i wycofaj podnośnik.
Konserwacja
Przed każdym użyciem należy sprawdzić stan techniczny podnośnika, w tym obecność pęknięć, wygięć lub luźnych części. Nie używaj uszkodzonego sprzętu.
Wymiana oleju hydraulicznego: Należy przeprowadzać przynajmniej raz na trzy lata:
- Całkowicie opuść podnośnik i wykręć korek wlewu oleju z boku podnośnika butelkowego.
- Z pomocą drugiej osoby przechyl podnośnik na bok, aby całkowicie opróżnić zbiornik oleju. Zutylizuj stary olej zgodnie z lokalnymi przepisami.
- Ustaw podnośnik pionowo i napełnij zbiornik wysokiej jakości olejem hydraulicznym, aż zacznie wyciekać z otworu wlewowego.
- Wkręć z powrotem korek wlewu oleju.
Praktyczna pomoc
Typowe problemy
Podnośnik przesuwa się podczas pracy
Dokręć śruby blokujące (Lock Bolts), aż dotkną podłoża i uniosą tylne koła.
Ładunek jest niestabilny
Upewnij się, że ładunek jest wyśrodkowany na podkładkach gumowych i zabezpieczony pasami transportowymi.
Podnośnik nie utrzymuje wysokości
Upewnij się, że blokady (Stop Bars) są poprawnie zazębione w wycięciach podstawy.
Przed użyciem
- Sprawdź, czy żadne części nie są pęknięte, wygięte lub luźne.
- Upewnij się, że powierzchnia robocza jest twarda i wypoziomowana.
- Zweryfikuj, czy masa pojazdu nie przekracza 1500 lbs.
- Sprawdź, czy podkładki gumowe są w dobrym stanie.
- Upewnij się, że masz pasy zabezpieczające do mocowania ładunku.
Ilustracje i schematy

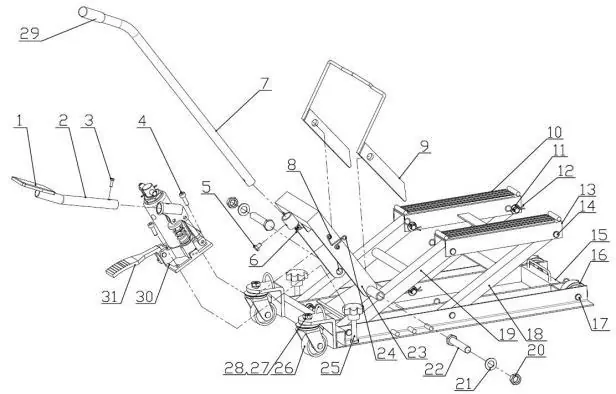

- Schemat konstrukcji przedstawia 31 elementów, w tym pedał nożny (2), pedał zwalniający (31) oraz pompę (30).
- Blokady (Stop Bars) znajdują się na podstawie i muszą być zazębione w wycięciach podstawy podczas pracy.
Zgodność modelu
- Przeznaczony wyłącznie do motocykli i pojazdów ATV.
- Nie używać do celów lotniczych.
- Wymaga użycia pasów zabezpieczających (sprzedawane oddzielnie).
