Instrukcja obsługi podnośnika hydraulicznego Vevor Long Ram Jack 3T/4T/8T/12T

Najważniejsze informacje

Podnośnik hydrauliczny typu Long Ram Jack jest urządzeniem przeznaczonym wyłącznie do współpracy z żurawiami warsztatowymi w celu podnoszenia ciężkich ładunków. Nie używaj urządzenia do celów innych niż przewidziane. Nigdy nie pracuj pod ładunkiem, który nie został natychmiast podparty odpowiednimi podstawkami podnośnikowymi. Przed użyciem upewnij się, że wszystkie elementy montażowe są dokręcone.

Instalacja

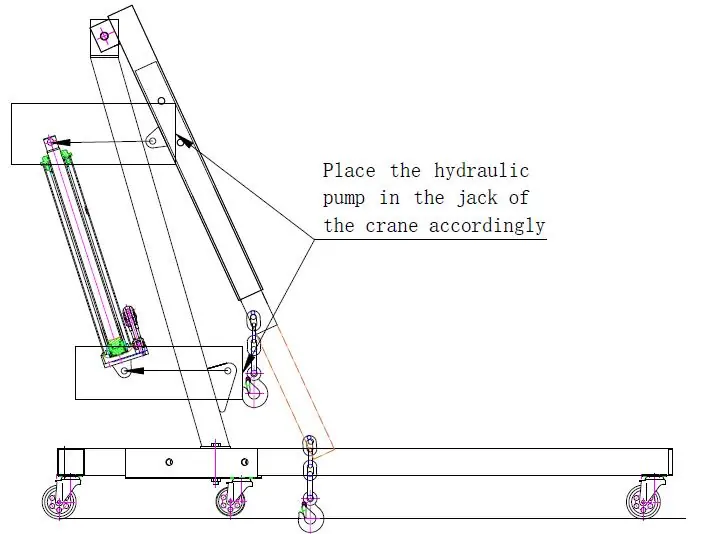

Podnośnik należy zamontować w żurawiu zgodnie z instrukcją, umieszczając pompę hydrauliczną w odpowiednim miejscu i zabezpieczając ją za pomocą dostarczonych sworzni.

Instrukcja obsługi

Przed rozpoczęciem pracy oszacuj ciężar ładunku i upewnij się, że nie przekracza on nośności podnośnika. Ustaw urządzenie na twardym, równym podłożu.

Podnoszenie

1. Włóż karbowany koniec uchwytu do zaworu spustowego.
2. Obróć uchwyt zgodnie z ruchem wskazówek zegara, aż zawór zostanie zamknięty (nie dokręcaj zbyt mocno).
3. Włóż uchwyt do gniazda pompy i wykonuj ruchy góra-dół, aby podnieść tłok.

Opuszczanie

1. Zdejmij uchwyt z gniazda pompy.
2. Używając szczeliny na końcu uchwytu, powoli obracaj zawór spustowy w kierunku przeciwnym do ruchu wskazówek zegara.
3. Opuszczaj ładunek powoli; zbyt szybkie otwarcie zaworu może spowodować niebezpieczne szarpnięcia.

Konserwacja i smarowanie

Aby zapewnić długą żywotność urządzenia, należy:

• Wymieniać olej hydrauliczny przynajmniej raz w roku.
• Utrzymywać odpowiedni poziom oleju (do dolnej krawędzi otworu wlewowego przy całkowicie opuszczonym tłoku).
• Smarować punkty obrotowe, osie i zawiasy lekkim olejem.
• Przechowywać podnośnik z całkowicie schowanym tłokiem.

Uwaga: Nigdy nie używaj papieru ściernego ani materiałów ściernych do czyszczenia tłoka.

Rozwiązywanie problemów

W przypadku problemów z działaniem, takich jak brak możliwości podniesienia ładunku lub opadanie podnośnika, sprawdź szczelność zaworu spustowego, poziom oleju oraz ewentualne przeciążenie. W razie awarii układu hydraulicznego skontaktuj się ze sprzedawcą.

Dane techniczne

Podnośnik dostępny jest w wariantach o nośności 3T, 4T, 8T oraz 12T. Szczegółowe wymiary oraz parametry (wysokość minimalna, zakres podnoszenia) znajdują się w tabeli parametrów w pełnej instrukcji.
