Instrukcja obsługi podnośnika motocyklowego Vevor 1100LBS

Najważniejsze informacje z instrukcji

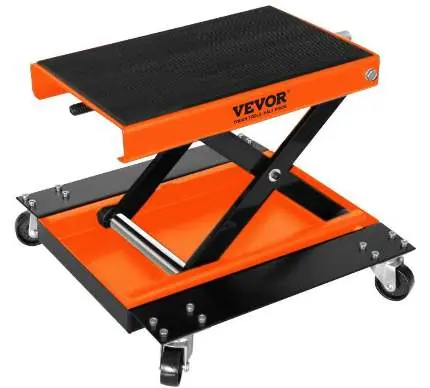

Podnośnik motocyklowy Vevor 1100LBS (model 110203) to narzędzie warsztatowe przeznaczone do podnoszenia motocykli w celu przeprowadzenia prac serwisowych lub wymiany opon. Urządzenie wykorzystuje mechanizm śrubowy, który wymaga ręcznej obsługi za pomocą klucza zapadkowego. Przed użyciem należy upewnić się, że podnośnik stoi na twardej i równej powierzchni, a ładunek nie przekracza dopuszczalnego udźwigu.

Instrukcja obsługi

1. Użyj klucza zapadkowego, aby obracać śrubę i wyregulować wysokość platformy.
2. Ustaw platformę na odpowiedniej wysokości i umieść podnośnik pod motocyklem.
3. Upewnij się, że środek ciężkości ładunku jest wyrównany z punktem obrotu, aby zapewnić stabilność.
4. Zabezpiecz motocykl dodatkowymi narzędziami, aby utrzymać go w stabilnej pozycji.
5. Aby opuścić platformę, obracaj klucz zapadkowy powoli i delikatnie, aż do całkowitego opuszczenia.

Ostrzeżenia i konserwacja

• Maksymalny udźwig: Nie przekraczaj 1100 funtów (ok. 500 kg).
• Powierzchnia: Używaj wyłącznie na twardej, równej, suchej i nieśliskiej powierzchni.
• Konserwacja: Przed użyciem nasmaruj śrubę i nakrętki smarem, aby zapewnić płynną pracę i zmniejszyć tarcie.
• Bezpieczeństwo: Podczas obsługi noś okulary ochronne zatwierdzone przez ANSI. Trzymaj ręce i stopy z dala od obszaru roboczego.
• Ograniczenia: Nie używaj kluczy udarowych (impact gun).

Dane techniczne

Model: 110203. Udźwig znamionowy: 1100 funtów. Wysokość minimalna: 125 mm. Wysokość maksymalna: 390 mm.

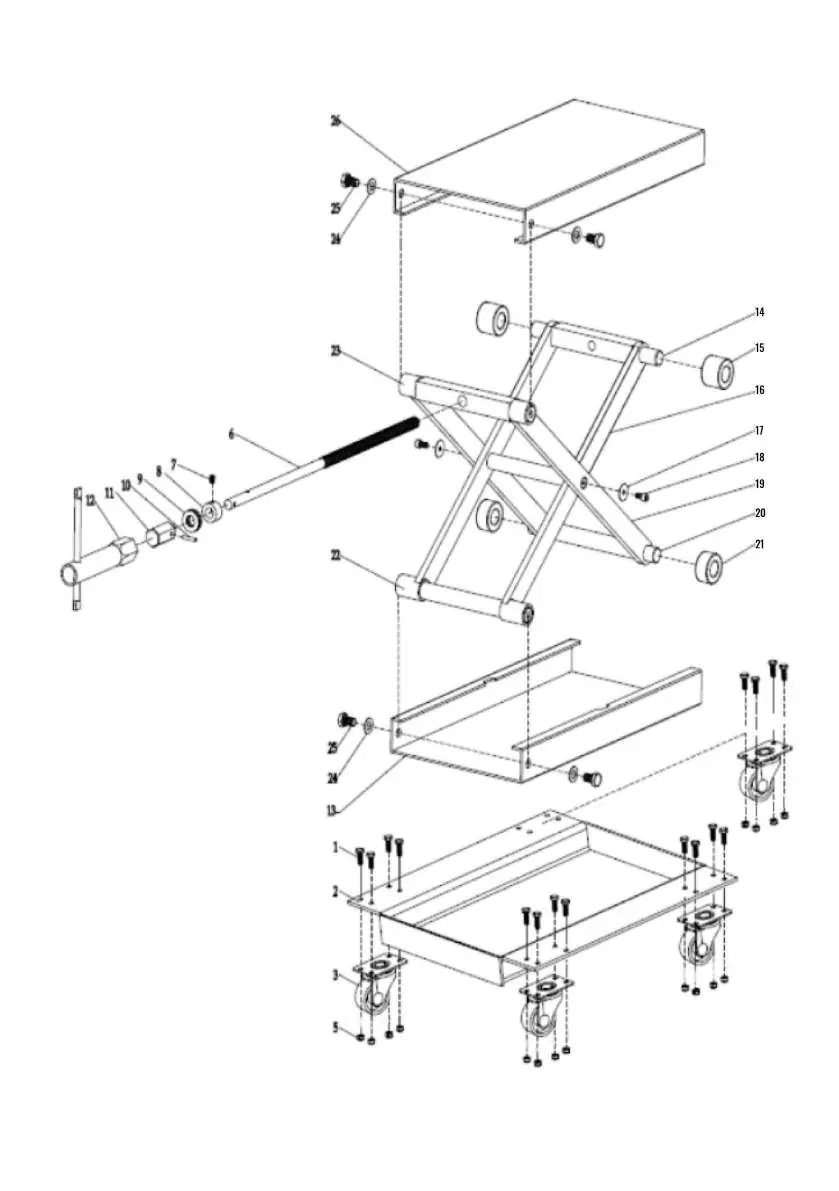

Schemat części

Instrukcja zawiera szczegółowy rysunek złożeniowy (disassemble drawing) z listą części (1-26), obejmującą m.in. śrubę podnoszącą, platformę, kółka obrotowe oraz elementy złączne.
