Instrukcja obsługi niskoprofilowego zbiornika na olej Vevor 17-Gallon z pompą

Poznaj zasady bezpiecznej obsługi, montażu i konserwacji niskoprofilowego zbiornika na olej Vevor 17-Gallon z pompą. Kompletny przewodnik użytkownika zawierający specyfikację techniczną i instrukcje montażu.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Zbiornik służy do bezpiecznego spuszczania oleju z pojazdów. Wymaga montażu rączki i pompy przed pierwszym użyciem zgodnie z instrukcją na stronie 4. str. 4

Najważniejsze czynności

  • Montaż urządzenia str. 4
  • Spuszczanie oleju str. 4, 5

Pierwsze uruchomienie

  • Złóż rączkę i pompę zgodnie z instrukcją na stronie 4, używając dołączonych śrub i nakrętek. str. 4

Problemy i rozwiązania

Uszkodzone części

Sprawdź części przed każdym użyciem. Jeśli są uszkodzone lub wygięte, nie używaj urządzenia i dokonaj naprawy.

str. 5

Konserwacja i reset

  • Regularnie sprawdzaj stan techniczny i czyść urządzenie czystą szmatką. str. 5

Dane techniczne

Parametr Wartość Znaczenie Strony
Pojemność 17 galonów Pojemność zbiornika str. 2
Materiał Polipropylen Materiał wykonania str. 2

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Specyfikacja i zasady bezpieczeństwa str. 2
  • Instrukcje montażu str. 4
  • Schemat i lista części str. 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 2 Strona 2 Dodatkowe zdjęcie montażowe ze strony 3 Strona 3 Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Dodatkowe zdjęcie montażowe ze strony 5 Strona 5 Schemat budowy i lista części zbiornika Strona 6

Najważniejsze informacje

Niniejsza instrukcja dotyczy niskoprofilowego zbiornika na olej o pojemności 17 galonów, wyposażonego w pompę ręczną. Urządzenie jest przeznaczone do szybkiego i bezpiecznego spuszczania oleju z pojazdów. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń ciała.

Schemat budowy i lista części zbiornika
Schemat budowy i lista części zbiornika

Opis urządzenia

Zbiornik wykonany jest z wytrzymałego polipropylenu, co zapewnia lekkość i trwałość. Wyposażony jest w pompę ręczną ułatwiającą opróżnianie, 4-calowe kółka dla łatwego manewrowania oraz wąż ewakuacyjny o długości 8 stóp.

Montaż

Aby złożyć urządzenie, należy częściowo zdemontować tylną płytę montażową. Postępuj zgodnie z poniższymi krokami:

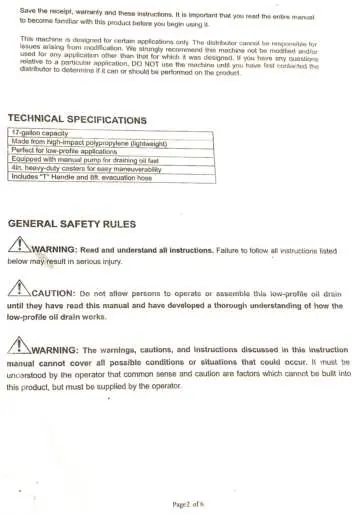

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2

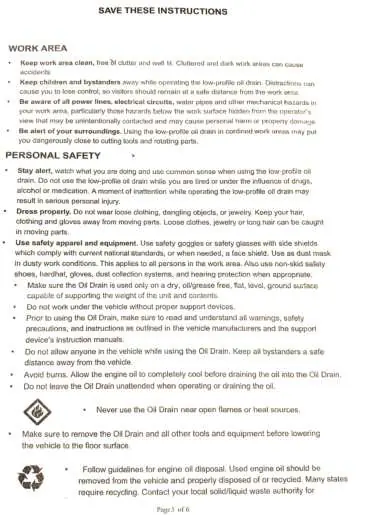

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3

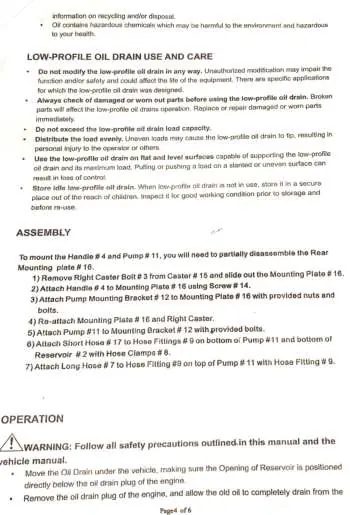

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

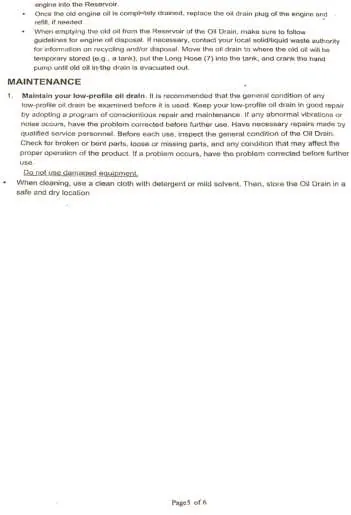

Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5
  1. Usuń śrubę prawego kółka (nr 3) z kółka (nr 15) i wysuń płytę montażową (nr 16).
  2. Przymocuj rączkę (nr 4) do płyty montażowej (nr 16) za pomocą śruby (nr 14).
  3. Przymocuj wspornik pompy (nr 12) do płyty montażowej (nr 16) za pomocą dostarczonych nakrętek i śrub.
  4. Ponownie zamontuj płytę montażową (nr 16) i prawe kółko.
  5. Przymocuj pompę (nr 11) do wspornika pompy (nr 12) za pomocą dostarczonych śrub.
  6. Podłącz krótki wąż (nr 17) do złączek (nr 9) na spodzie pompy (nr 11) i spodzie zbiornika (nr 2) za pomocą zacisków węża (nr 8).
  7. Podłącz długi wąż (nr 7) do złączki (nr 9) na górze pompy (nr 11).

Obsługa

Przed rozpoczęciem pracy upewnij się, że pojazd jest odpowiednio zabezpieczony. Przesuń zbiornik pod pojazd, ustawiając otwór zbiornika bezpośrednio pod korkiem spustowym oleju silnika. Po całkowitym spuszczeniu oleju, wymień korek spustowy w silniku. Aby opróżnić zbiornik, umieść długi wąż (nr 7) w zbiorniku tymczasowym i użyj pompy ręcznej, aż olej zostanie całkowicie usunięty.

Konserwacja

Przed każdym użyciem sprawdź ogólny stan zbiornika. Nie używaj urządzenia, jeśli zauważysz uszkodzone, wygięte lub brakujące części. W przypadku wystąpienia wibracji lub hałasu, przerwij pracę i dokonaj naprawy. Do czyszczenia używaj czystej szmatki z detergentem lub łagodnym rozpuszczalnikiem. Przechowuj urządzenie w bezpiecznym i suchym miejscu.

Bezpieczeństwo

  • Używaj zbiornika tylko na płaskiej, równej powierzchni, zdolnej utrzymać ciężar urządzenia i zawartości.
  • Nie pracuj pod pojazdem bez odpowiednich urządzeń podpierających.
  • Pozwól silnikowi ostygnąć przed spuszczeniem oleju, aby uniknąć oparzeń.
  • Nie pozostawiaj zbiornika bez nadzoru podczas pracy.
  • Nigdy nie używaj zbiornika w pobliżu otwartego ognia lub źródeł ciepła.
  • Zużyty olej należy utylizować zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska.

Informacje o producencie

VEVOR

Profil marki
Strona producenta https://www.vevor.com Wsparcie https://www.vevor.com/contact-us/

Praktyczna pomoc

Typowe problemy

Uszkodzone lub wygięte części

Nie używaj urządzenia. Sprawdź stan techniczny przed każdym użyciem i dokonaj naprawy przez wykwalifikowany personel.

Niestabilność urządzenia

Upewnij się, że zbiornik stoi na płaskiej, równej powierzchni. Nie przeciążaj zbiornika.

Przed użyciem

  • Sprawdź, czy wszystkie części są sprawne i nieuszkodzone.
  • Upewnij się, że powierzchnia robocza jest płaska i czysta.
  • Upewnij się, że olej w silniku ostygł.
  • Sprawdź, czy pojazd jest bezpiecznie podparty.
  • Upewnij się, że wąż ewakuacyjny jest poprawnie podłączony.

Ilustracje i schematy

  • Schemat przedstawia rozmieszczenie części: zbiornik, pompa, rączka, kółka, węże i elementy montażowe.
  • Lista części zawiera 21 pozycji, w tym śruby, nakrętki i zaciski węża.

Zgodność modelu

  • Przeznaczony do spuszczania oleju z pojazdów.
  • Wymaga płaskiej powierzchni do bezpiecznej pracy.
