Instrukcja obsługi sterownika czasowego Aideepen

Poznaj funkcje i sposób podłączenia sterownika czasowego Aideepen. Instrukcja zawiera schematy okablowania, opis trybów pracy oraz parametry techniczne urządzenia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Sterownik czasowy Aideepen to moduł do automatyzacji urządzeń elektrycznych, obsługujący napięcia 110V-220V AC lub 12V/24V DC. Umożliwia programowanie odliczania czasu oraz cykli pracy z maksymalnym obciążeniem 2200W. str. 1

Najważniejsze czynności

  • Podłączenie zasilania str. 2
  • Ustawianie parametrów str. 9

Pierwsze uruchomienie

  • Podłącz zasilanie zgodnie ze schematem dla Twojego napięcia, a następnie użyj przycisku Set, aby przejść do konfiguracji czasu. str. 2, 9
Pokaż 3 kolejne odpowiedzi Pokaż mniej

Konserwacja i reset

  • Urządzenie automatycznie zapisuje ostatnie ustawienia. Długie przytrzymanie przycisku Stop/Start pozwala na restart. str. 1, 9

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania 110V-220V AC Zakres napięcia wejściowego. str. 1
Maksymalne obciążenie 2200W / 10A Maksymalna moc sterowanego urządzenia. str. 1
Wymiary otworu 63 x 42 mm Wymagany otwór montażowy. str. 1, 6

Gdzie szukać w PDF

  • Specyfikacja techniczna str. 1
  • Schematy połączeń str. 2
  • Obsługa przycisków str. 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej
Schemat podłączenia dla zasilania DC oraz AC Strona 2 Dodatkowe zdjęcie montażowe ze strony 3 Strona 3 Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Dodatkowe zdjęcie montażowe ze strony 5 Strona 5 Wymiary montażowe urządzenia Strona 6 Opis przycisków sterujących Strona 9

Najważniejsze informacje

Sterownik czasowy Aideepen to moduł przeznaczony do automatyzacji pracy urządzeń elektrycznych. Urządzenie posiada wyświetlacz LCD o przekątnej 1.37 cala i obsługuje szeroki zakres napięć zasilania (110V-220V AC). Moduł charakteryzuje się automatycznym zapisem parametrów po zaniku zasilania oraz możliwością pracy w różnych trybach odliczania i cyklach.

Montaż i podłączenie

Urządzenie przeznaczone jest do montażu wpuszczanego (embedded installation). Wymaga przygotowania otworu montażowego o wymiarach 63x42 mm. Montaż nie wymaga użycia śrub.

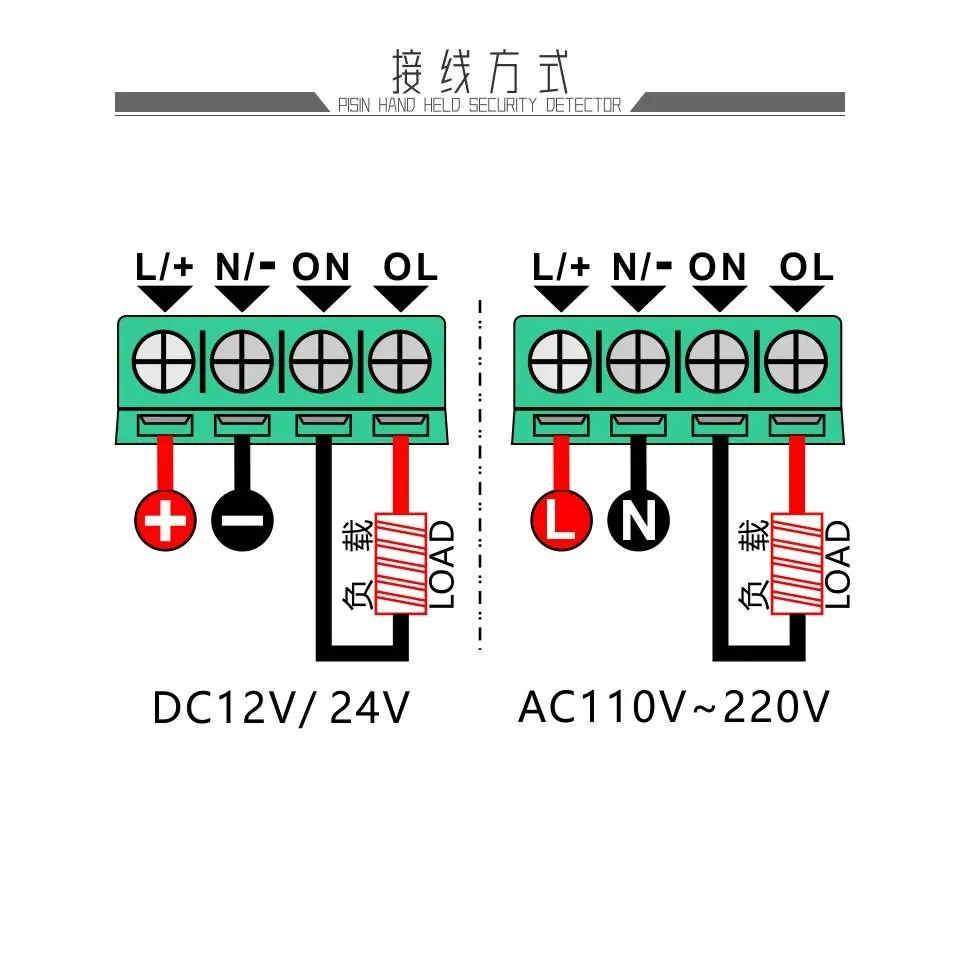

Schemat podłączenia dla zasilania DC oraz AC
Schemat podłączenia dla zasilania DC oraz AC
Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5

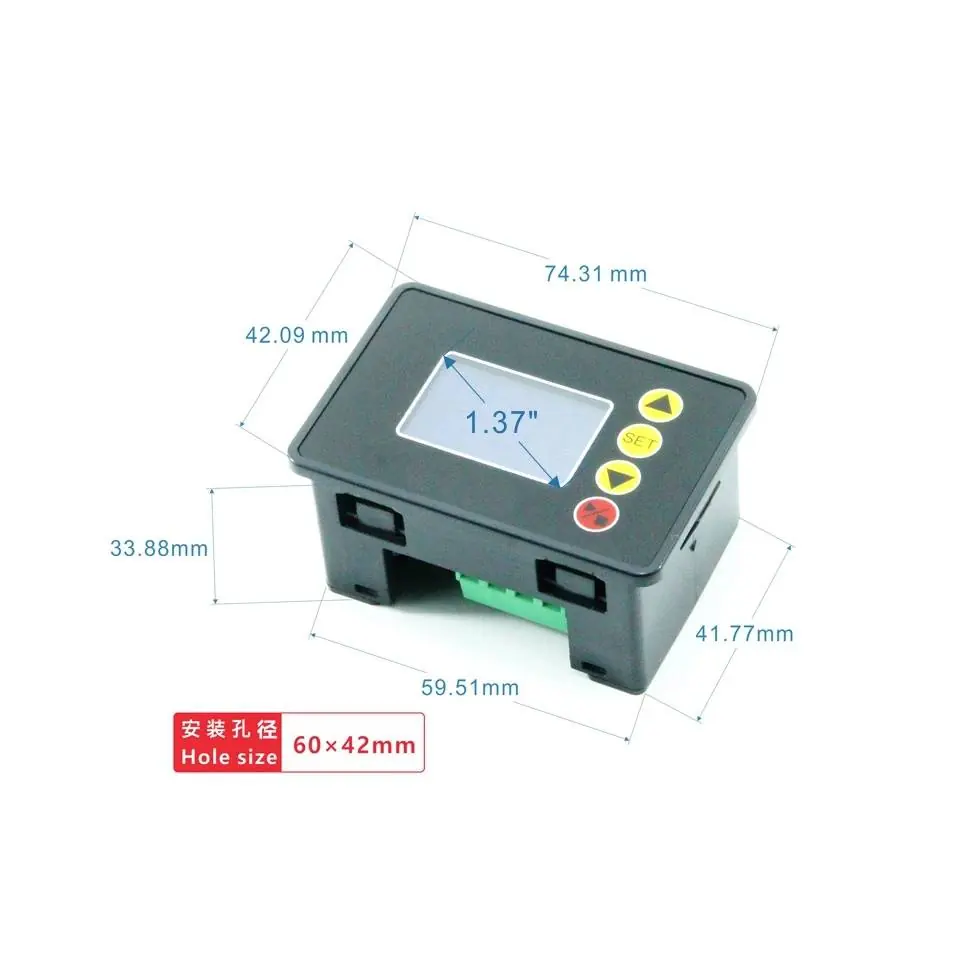

Wymiary montażowe urządzenia
Wymiary montażowe urządzenia

Schemat podłączenia:

  • Zasilanie AC 110V-220V: Podłącz przewody zgodnie ze schematem dla AC, wykorzystując zaciski L/+ oraz N/-.
  • Zasilanie DC 12V/24V: Podłącz zasilanie do odpowiednich zacisków (+/-) zgodnie ze schematem dla DC.
  • Obciążenie (Load): Podłącz urządzenie sterowane do zacisków ON/OL.

Uwaga: Napięcie robocze przekaźnika wynosi 12V, co pozwala na sterowanie obciążeniem do 250V.

Obsługa i przyciski

Panel sterowania składa się z czterech przycisków:

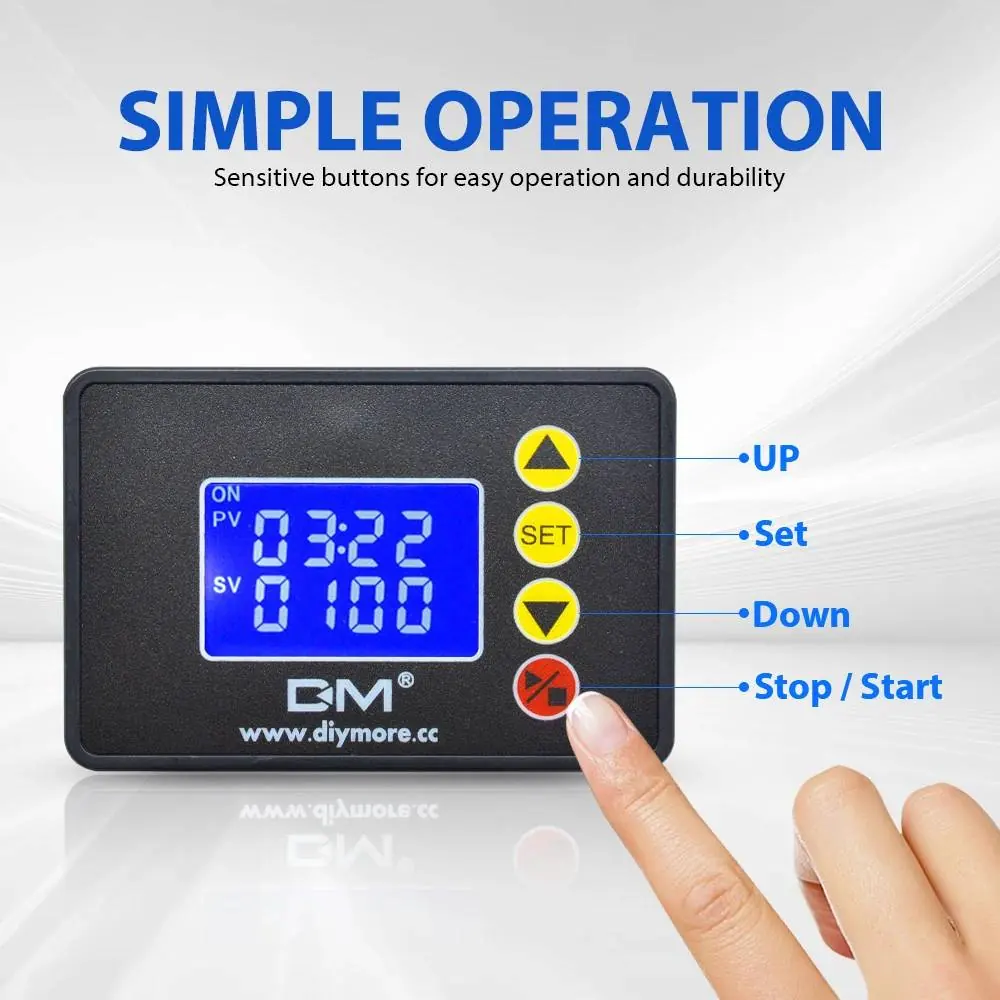

Opis przycisków sterujących
Opis przycisków sterujących
  • UP (Góra): Zwiększanie wartości.
  • Set: Przejście do trybu ustawień.
  • Down (Dół): Zmniejszanie wartości.
  • Stop/Start: Uruchamianie lub zatrzymywanie odliczania.

Podwójne kliknięcie przycisku Stop/Start służy do zatrzymania lub uruchomienia pracy, a długie przytrzymanie pozwala na restart.

Tryby pracy

Sterownik oferuje różne kombinacje jednostek czasu (sekundy, minuty, godziny) oraz tryby cykliczne:

  • Odliczanie (Countdown): Standardowe odliczanie czasu.
  • Tryby cykliczne: Możliwość konfiguracji pracy w pętli (włączanie/wyłączanie w określonej sekwencji).
  • Pamięć: Urządzenie automatycznie zapisuje ostatnio ustawione parametry.

Dane techniczne

  • Napięcie zasilania: AC 110V-220V
  • Maksymalne obciążenie: 10A / 2200W
  • Zakres czasu: 00:00-99:59 (godziny, minuty) oraz 0000-9999 (sekundy)
  • Wymiary produktu: 67 x 45 x 34 mm
  • Wymiary otworu montażowego: 63 x 42 mm
  • Błąd czasowy: 0.002% (ok. 1.728s na 24h)

Informacje o producencie

Aideepen

Profil marki
Strona producenta Otwórz oficjalną stronę

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się po podłączeniu zasilania.

Sprawdź poprawność podłączenia przewodów zasilających do zacisków L/+ i N/- zgodnie ze schematem dla Twojego napięcia (AC lub DC).

Przekaźnik nie załącza obciążenia.

Upewnij się, że obciążenie jest podłączone do zacisków ON/OL i nie przekracza maksymalnej mocy 2200W.

Przed użyciem

  • Sprawdź napięcie zasilania (AC 110V-220V lub DC 12V/24V).
  • Przygotuj otwór montażowy o wymiarach 63x42 mm.
  • Upewnij się, że obciążenie nie przekracza 10A / 2200W.
  • Zweryfikuj schemat połączeń dla wybranego typu zasilania.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Zakres czasu
Możliwość ustawienia czasu w zakresie 00:00-99:59 (godziny/minuty) lub 0000-9999 (sekundy).

Ilustracje i schematy

  • Schemat połączeń DC 12V/24V: Wymaga podłączenia zasilania do zacisków + i -.
  • Schemat połączeń AC 110V-220V: Wymaga podłączenia fazy (L) i neutralnego (N) do zacisków L/+ i N/-.
