Przekaźnik czasowy Finder 14.61-P to urządzenie typu "Push-in" przeznaczone do sterowania oświetleniem schodowym. Instrukcja zawiera kluczowe informacje dotyczące montażu, schematów połączeń oraz konfiguracji funkcji pracy. Urządzenie wymaga zasilania 230 V AC i obsługuje obciążenia do 10 A.
Opis urządzenia
Na panelu czołowym znajdują się:
- A: Otoczny przełącznik wyboru funkcji.
- B: Pokrętło nastawy czasu (zakres 0,5–20 minut).
- C: Dioda LED sygnalizująca stan pracy.
Instalacja i podłączenie
Urządzenie posiada zaciski typu Push-in, które umożliwiają szybki montaż przewodów. Należy pamiętać o zdjęciu izolacji na długości 10 mm.

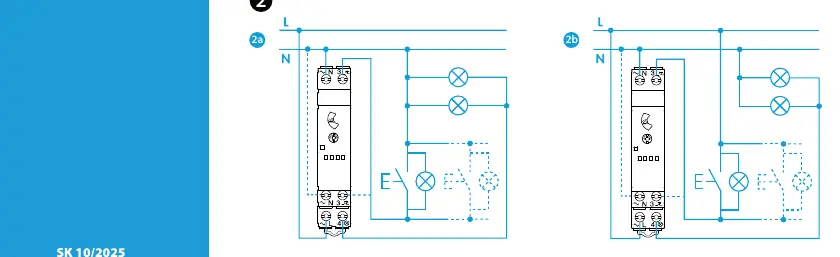

Schematy połączeń
- Połączenie 3-przewodowe (2a): Przycisk sterujący jest połączony z przewodem neutralnym (N).
- Połączenie 4-przewodowe (2b): Przycisk sterujący jest połączony z przewodem fazowym (L).
Ważne: Przewód neutralny (N) do zasilania obciążenia musi być poprowadzony bezpośrednio z sieci, a nie przez urządzenie. Nie należy używać zdwojonego zacisku N do zasilania obciążenia.
Funkcje pracy
Przekaźnik oferuje trzy główne tryby pracy wybierane przełącznikiem:

- Impulsowy z ostrzeżeniem (4a): Funkcja schodowa z dodatkowym oświetleniem dla celów utrzymania czystości. Przytrzymanie przycisku przez ≥5 sekund załącza wyjście na 60 minut.
- Trwałe załączenie (4b): Wyjście pozostaje stale załączone.
- Schodowy automat (4c): Standardowe załączenie po naciśnięciu przycisku na ustawiony czas. Ponowne naciśnięcie przycisku podczas odliczania resetuje czas.
Dane techniczne i warunki pracy
- Napięcie zasilania: 230 V AC (50/60 Hz).
- Zakres napięcia: 184–253 V AC.
- Maksymalne obciążenie: 10 A (230 V AC).
- Temperatura pracy: -10 do +60 °C.
- Maksymalna długość przewodów do przycisków: 200 m.
W przypadku występowania zakłóceń (np. od silników lub styczników), zaleca się stosowanie elementów odciążających, takich jak RC, warystory lub ograniczniki przepięć.
Praktyczna pomoc
Typowe problemy
Upewnij się, że przewód N do obciążenia jest podłączony bezpośrednio do zasilania, a nie przez urządzenie. W razie zakłóceń zastosuj filtr RC, warystor lub ogranicznik przepięć.
Maksymalna dopuszczalna długość przewodów łączących przyciski z przekaźnikiem wynosi 200 metrów.
Przed użyciem
- Sprawdź napięcie zasilania (230 V AC).
- Przygotuj przewody: zdejmij izolację na długości 10 mm.
- Wybierz odpowiedni schemat połączenia (3-przewodowy lub 4-przewodowy).
- Ustaw żądany czas pracy za pomocą pokrętła B.
- Ustaw funkcję pracy za pomocą przełącznika A.
Parametry w praktyce
- T = (0.5…20)min
- Zakres regulacji czasu załączenia wyjścia.
- 1 NO (SPST-NO)
- Jeden styk zwierny (normalnie otwarty) do sterowania obciążeniem.
Ilustracje i schematy
- Schemat 2a: Podłączenie 3-przewodowe, gdzie przycisk jest połączony z przewodem neutralnym.
- Schemat 2b: Podłączenie 4-przewodowe, gdzie przycisk jest połączony z przewodem fazowym.
- Schemat 3a/3b: Instrukcja montażu i demontażu przewodów w zaciskach Push-in.
Zgodność modelu
- Urządzenie współpracuje z oświetleniem LED i świetlówkami (do 300 W).
- Wymaga instalacji w środowisku o temperaturze od -10 do +60 °C.
