Instrukcja obsługi termostatu inteligentnego Finder Bliss2

Kompletny przewodnik po instalacji i konfiguracji termostatu inteligentnego Finder Bliss2. Dowiedz się, jak zamontować urządzenie, połączyć je z bramką Gateway2, skonfigurować aplikację oraz obsługiwać tryby pracy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Finder Bliss2 to inteligentny termostat wymagający bramki Gateway2 i aplikacji Finder Bliss. Instalacja polega na montażu ściennym, podłączeniu do systemu grzewczego oraz konfiguracji sieciowej przez aplikację. str. 1, 3, 4

Najważniejsze czynności

  • Montaż na ścianie str. 3
  • Parowanie z bramką str. 8, 17
  • Reset do ustawień fabrycznych str. 4

Pierwsze uruchomienie

  • Włóż baterie, zainstaluj bramkę, pobierz aplikację Finder Bliss i postępuj zgodnie z samouczkiem. str. 4, 15

Problemy i rozwiązania

Bramka nie łączy się z Wi-Fi

Sprawdź, czy sieć to 2.4GHz i czy hasło jest poprawne.

str. 14

Konserwacja i reset

  • Naciśnij przycisk na bramce przez > 10 sekund. str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 3x1.5V AAA Baterie alkaliczne str. 3

Gdzie szukać w PDF

  • Montaż i połączenia str. 3
  • Konfiguracja bramki str. 4, 14
  • Obsługa trybów str. 5, 6, 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat połączeń elektrycznych termostatu Strona 3 Podłączenie zasilania bramki Gateway2 Strona 4 Dodatkowe zdjęcie montażowe ze strony 15 Strona 15 Dodatkowe zdjęcie montażowe ze strony 16 Strona 16 Dodatkowe zdjęcie montażowe ze strony 17 Strona 17 Procedura parowania termostatu Strona 19

Najważniejsze informacje z instrukcji

Termostat Finder Bliss2 to inteligentne urządzenie sterujące ogrzewaniem lub chłodzeniem. Do pełnej funkcjonalności wymaga bramki Gateway2 (typ 1Y.GU.005.1) oraz aplikacji Finder Bliss. Urządzenie obsługuje tryby pracy: ręczny, automatyczny oraz ON/OFF. Konfiguracja odbywa się poprzez aplikację mobilną, a komunikacja z bramką wymaga sieci Wi-Fi 2.4GHz.

Montaż i instalacja elektryczna

Instalacja powinna być wykonana przez wykwalifikowany personel. Przed podłączeniem upewnij się, że obciążenie (pompa, kocioł, zawór) jest wyłączone.

Schemat połączeń elektrycznych termostatu
Schemat połączeń elektrycznych termostatu
Dodatkowe zdjęcie montażowe ze strony 15
Dodatkowe zdjęcie montażowe ze strony 15
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 17
Dodatkowe zdjęcie montażowe ze strony 17
  • Montaż na ścianie: Zdejmij termostat z podstawy, wkładając palce w otwór z tyłu i pociągając przód do siebie. Przykręć podstawę do ściany, uważając, aby nie dokręcić śrub zbyt mocno.
  • Podłączenie elektryczne: Podłącz przewody do zacisków 6 (COM) i 7 (NO).
  • Zasilanie: Włóż 3 baterie alkaliczne AAA (LR03), zwracając uwagę na polaryzację. Jeśli używasz opcjonalnego zasilacza zewnętrznego (typ 01C.02.8.230.0500), baterie muszą zostać usunięte.

Instalacja bramki Gateway2

Bramka Gateway2 jest niezbędna do zdalnego sterowania termostatem.

Podłączenie zasilania bramki Gateway2
Podłączenie zasilania bramki Gateway2
  • Podłącz bramkę do zasilania za pomocą kabla Micro USB (5V-1A).
  • Bramka wymaga sieci Wi-Fi 2.4GHz. Upewnij się, że znasz nazwę sieci i hasło przed rozpoczęciem konfiguracji.
  • Po włączeniu, podstawa bramki miga białym światłem, co oznacza gotowość do konfiguracji.

Konfiguracja aplikacji

Pobierz aplikację Finder Bliss ze sklepu Google Play lub Apple Store.

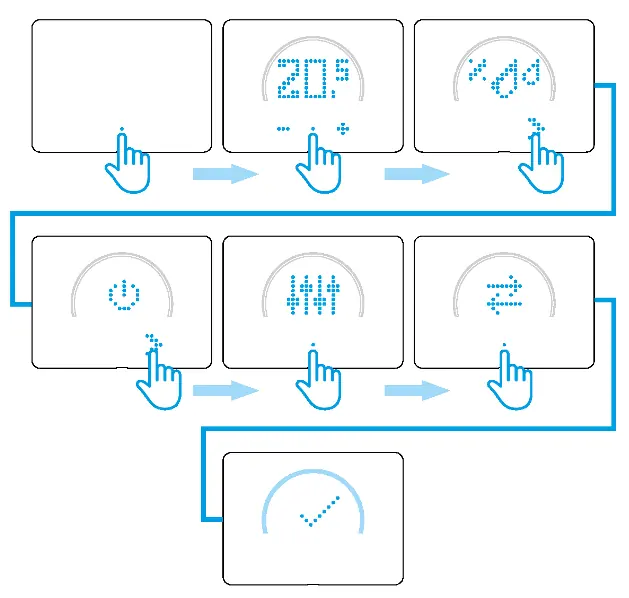

Procedura parowania termostatu
Procedura parowania termostatu
  1. Zaloguj się i wybierz "Add device" (Dodaj urządzenie).
  2. Wybierz "Bliss2" z listy.
  3. Postępuj zgodnie z samouczkiem w aplikacji, aby nazwać dom, wybrać strefę czasową i skonfigurować bramkę.
  4. Po skonfigurowaniu bramki, przejdź do parowania termostatu, wprowadzając go w tryb połączenia zgodnie z instrukcjami na ekranie aplikacji.

Obsługa i tryby pracy

  • Tryb ręczny: Pozwala na ustawienie temperatury docelowej. Można ustawić czas trwania trybu ręcznego (od 1 godziny do permanentnego).
  • Tryb automatyczny: Termostat reaguje na programowanie ustawione w aplikacji.
  • Tryb ON/OFF: Pozwala włączyć lub wyłączyć termostat. W trybie OFF utrzymywana jest ochrona przeciwzamrożeniowa (+5°C).
  • Wilgotność: Możliwość podglądu wilgotności względnej (% RH) w menu.

Wskaźniki LED i reset

Bramka Gateway2 posiada wskaźniki świetlne:

  • Biała dioda: Miganie oznacza oczekiwanie na konfigurację, stałe światło oznacza połączenie z Wi-Fi i chmurą.
  • Niebieska dioda: Miganie oznacza wysyłanie komend Bluetooth.
  • Czerwona dioda: Miganie oznacza wysyłanie komend do termostatu.

Aby przywrócić ustawienia fabryczne, naciśnij i przytrzymaj przycisk na bramce przez ponad 10 sekund.

Dane techniczne

  • Zasilanie: 3x1.5V baterie alkaliczne AAA (LR03).
  • Zakres regulacji temperatury: +5...+37°C.
  • Rozdzielczość: 0.1°C.
  • Stopień ochrony: IP20.
  • Wyjście: 5A 250V AC (styk przełączny bezpotencjałowy).

Praktyczna pomoc

Typowe problemy

Bramka nie łączy się z siecią Wi-Fi

Upewnij się, że sieć Wi-Fi działa w paśmie 2.4GHz, a nie 5GHz.

Brak połączenia między termostatem a bramką

Wykonaj test transmisji sygnału w menu termostatu. Jeśli wynik jest słaby (1/6), przybliż urządzenia.

Przed użyciem

  • Sprawdź, czy obciążenie (kocioł/pompa) jest wyłączone.
  • Przygotuj 3 baterie AAA.
  • Upewnij się, że masz dostęp do sieci Wi-Fi 2.4GHz.
  • Pobierz aplikację Finder Bliss.
  • Upewnij się, że bramka Gateway2 jest podłączona do zasilania.

Ilustracje i schematy

  • Schemat połączeń: Termostat łączy się z systemem grzewczym przez zaciski 6 (COM) i 7 (NO).

Zgodność modelu

  • Wymaga bramki Gateway2 (1Y.GU.005.1).
  • Działa tylko z sieciami Wi-Fi 2.4GHz.
