Instrukcja obsługi bramki Finder 1Y.GU.005.1 Gateway

Szybki przewodnik po instalacji i konfiguracji bramki Finder 1Y.GU.005.1 Gateway 2. generacji. Dowiedz się, jak podłączyć urządzenie, skonfigurować je z aplikacjami YESLY lub FINDER BLISS, interpretować sygnały diod LED oraz zarządzać...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Bramka Finder 1Y.GU.005.1 to urządzenie 2. generacji służące do zarządzania systemami YESLY oraz termostatem Smart Bliss2 poprzez Wi-Fi i Bluetooth. str. 1

Najważniejsze czynności

  • Instalacja: Podłącz kabel Micro USB do bramki i zasilacza. str. 1
  • Resetowanie: Przytrzymaj przycisk przez ponad 10 sekund. str. 1

Pierwsze uruchomienie

  • Po włączeniu bramka zacznie migać białym światłem, co oznacza oczekiwanie na konfigurację przez aplikację. str. 1

Konserwacja i reset

  • Reset do ustawień fabrycznych: Przytrzymaj przycisk przez ponad 10 sekund. str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Wi-Fi 2.4 GHz Częstotliwość sieci bezprzewodowej str. 1
Radio 868 MHz Częstotliwość komunikacji radiowej str. 1

Gdzie szukać w PDF

  • Instrukcja obsługi str. 1
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia zasilania do bramki Strona 1 Lokalizacja przycisku na obudowie bramki Strona 1

Najważniejsze informacje

Bramka Finder 1Y.GU.005.1 Gateway 2. generacji to urządzenie komunikacyjne pracujące w sieci Wi-Fi 2.4 GHz oraz radiowo na częstotliwości 868 MHz. Służy do obsługi systemu YESLY oraz termostatu Smart Bliss2. Urządzenie posiada podświetlaną podstawę, która sygnalizuje status pracy oraz przycisk do zmiany jasności i resetowania ustawień.

Instalacja

Proces instalacji jest prosty i wymaga jedynie podłączenia zasilania:

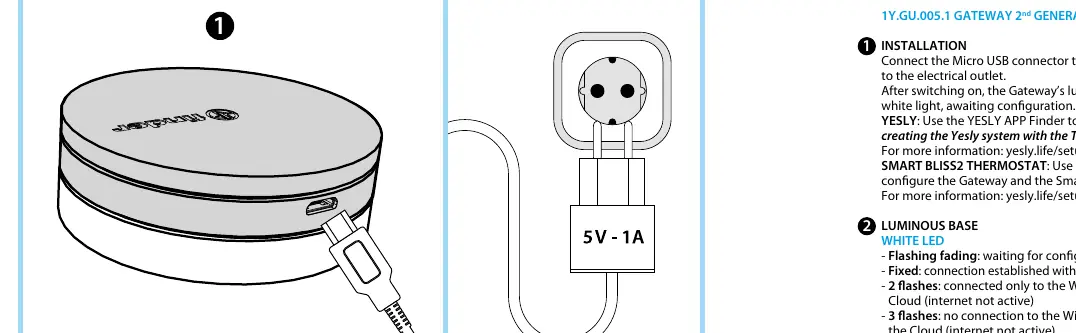

Schemat podłączenia zasilania do bramki
Schemat podłączenia zasilania do bramki
  • Podłącz kabel Micro USB do bramki.
  • Podłącz zasilacz do gniazdka elektrycznego.
  • Po włączeniu, podstawa bramki zacznie migać białym światłem, co oznacza gotowość do konfiguracji.

Konfiguracja

W zależności od przeznaczenia bramki, należy użyć odpowiedniej aplikacji:

  • System YESLY: Użyj aplikacji YESLY APP Finder. Konfigurację należy przeprowadzić dopiero po utworzeniu systemu YESLY w aplikacji TOOLBOX PLUS.
  • Termostat Smart Bliss2: Użyj aplikacji FINDER BLISS do konfiguracji bramki oraz termostatu.

Sygnalizacja diod LED

Podstawa bramki informuje o statusie połączenia za pomocą kolorów:

  • Biała dioda:
    • Migająca (fading): Oczekiwanie na konfigurację.
    • Stałe światło: Połączenie z siecią Wi-Fi i chmurą nawiązane.
    • 2 mignięcia: Połączenie tylko z Wi-Fi (brak połączenia z chmurą/internetem).
    • 3 mignięcia: Brak połączenia z Wi-Fi i chmurą.
  • Niebieska dioda: Migająca oznacza wysyłanie poleceń Bluetooth do urządzeń.
  • Czerwona dioda: Migająca oznacza wysyłanie poleceń do termostatu Smart Bliss2.

Ustawienia i resetowanie

Możesz dostosować intensywność świecenia podstawy bramki, naciskając przycisk na obudowie:

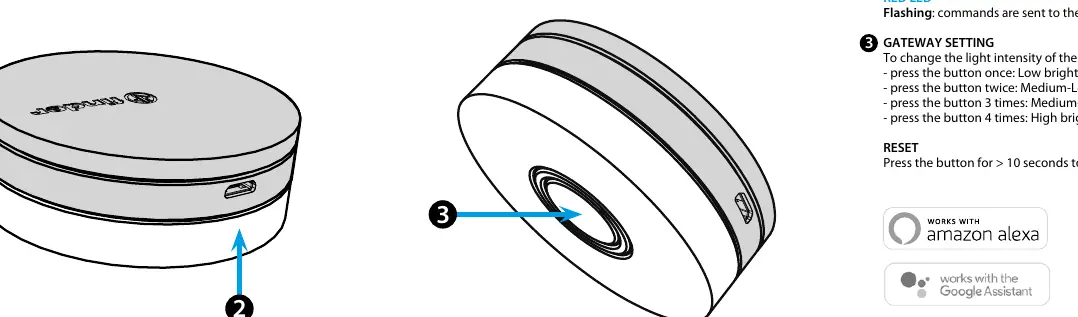

Lokalizacja przycisku na obudowie bramki
Lokalizacja przycisku na obudowie bramki
  • 1 raz: Niska jasność.
  • 2 razy: Średnio-niska jasność.
  • 3 razy: Średnio-wysoka jasność.
  • 4 razy: Wysoka jasność.

Aby przywrócić ustawienia fabryczne, naciśnij i przytrzymaj przycisk przez ponad 10 sekund.

Praktyczna pomoc

Typowe problemy

Brak połączenia z chmurą

Sprawdź, czy dioda miga 2 lub 3 razy. Jeśli tak, oznacza to brak połączenia z siecią Wi-Fi lub internetem. Sprawdź ustawienia routera.

Urządzenie nie reaguje lub wymaga ponownej konfiguracji

Wykonaj reset do ustawień fabrycznych, przytrzymując przycisk przez ponad 10 sekund.

Przed użyciem

  • Upewnij się, że masz dostęp do zasilania 5V-1A.
  • Zainstaluj odpowiednią aplikację (YESLY APP lub FINDER BLISS) na smartfonie.
  • W przypadku systemu YESLY, upewnij się, że system został wcześniej utworzony w aplikacji TOOLBOX PLUS.

Parametry w praktyce

Wi-Fi 2.4 GHz
Standard łączności bezprzewodowej wymagany do komunikacji z chmurą.
Radio 868 MHz
Częstotliwość radiowa używana do komunikacji z urządzeniami systemu YESLY.

Ilustracje i schematy

  • Schemat 1: Pokazuje sposób podłączenia kabla Micro USB do bramki i zasilacza.
  • Schemat 2: Wskazuje lokalizację przycisku na obudowie bramki.

Zgodność modelu

  • Bramka obsługuje system YESLY.
  • Bramka obsługuje termostat Smart Bliss2.
