Cyfrowy zegar astronomiczny Finder 12.A1 (1 kanał) oraz 12.A2 (2 kanały) to urządzenia przeznaczone do sterowania oświetleniem lub innymi odbiornikami w oparciu o wschody i zachody słońca lub zaprogramowane czasy. Urządzenie posiada wbudowaną technologię NFC, która umożliwia łatwą konfigurację za pomocą aplikacji Finder Toolbox dostępnej w Google Play oraz Apple Store.
Opis urządzenia i wskaźniki
Wyświetlacz urządzenia informuje o aktualnym stanie pracy:
- A: Menu ustawień
- B: Dni tygodnia (1=Pon...7=Niedz)
- C: Program wakacyjny
- D/H: Ręczne sterowanie (Permanent Manual over-ride) dla kanału A/B
- E/G: Funkcje kanału (ON, OFF, Astro ON, Astro OFF, Pulse)
- F: Korekta czasu (zaawansowana/opóźniona)
- I: Parametry czasu (kod pocztowy, rok, dzień, miesiąc, godzina, minuty, czas letni/zimowy)
- L: Wskaźnik pracy bateryjnej (brak zasilania sieciowego)
Konfiguracja początkowa
Aby skonfigurować urządzenie, należy przejść do menu ustawień (2a):
- Wybierz kraj (Country) lub wprowadź kod pocztowy (CP).
- Ustaw rok, dzień, miesiąc, godzinę i minuty.
- Skonfiguruj czas letni/zimowy (EU).
- Opcjonalnie ustaw program wakacyjny (2b) lub współrzędne geograficzne (2c), jeśli nie używasz kodu pocztowego.

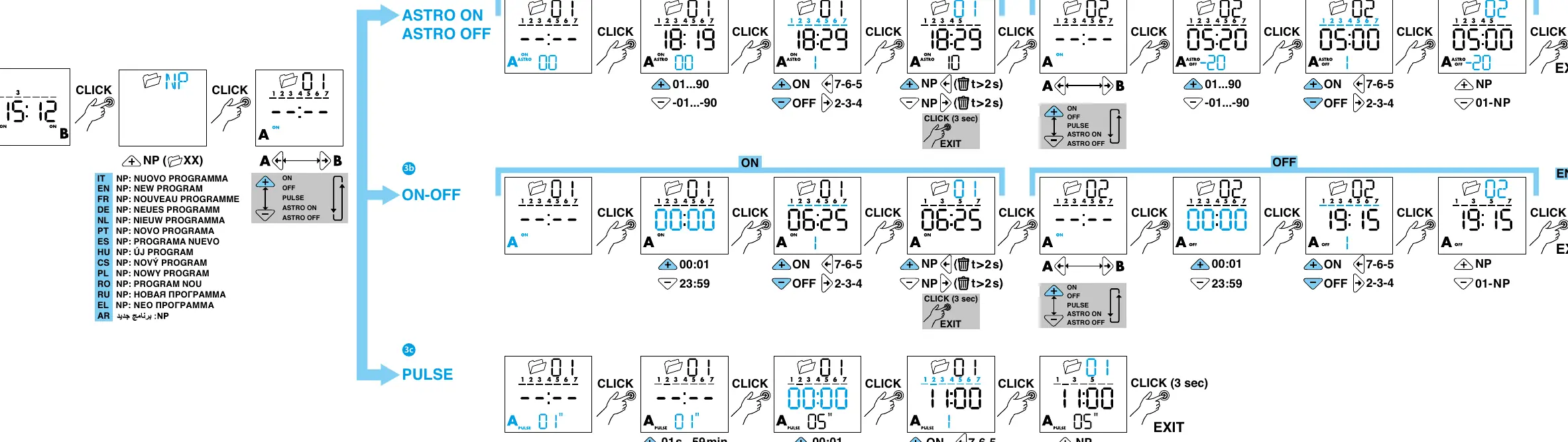

Programowanie
Urządzenie oferuje trzy główne tryby programowania:
- 3a (Astro ON/OFF): Funkcja astronomiczna, która automatycznie dostosowuje czasy załączania i wyłączania do wschodów i zachodów słońca. Możliwa jest korekta czasu (np. +/- 10-20 minut).
- 3b (ON/OFF): Standardowe programowanie czasowe (np. załącz o 6:25, wyłącz o 19:15).
- 3c (PULSE): Funkcja impulsowa (np. załącz na 5 sekund).
Tryb ręczny i usuwanie programów
Użytkownik może ręcznie sterować wyjściami (4a-4d):
- Krótkie naciśnięcie joysticka pozwala na ręczne załączenie/wyłączenie kanału.
- Dłuższe przytrzymanie (t>2s) aktywuje tryb ręczny stały (Permanent Manual over-ride).
- Aby usunąć programy, należy przejść do odpowiedniego menu usuwania (5 - usuwanie wszystkich, 6 - usuwanie pojedynczego programu) i postępować zgodnie z instrukcjami na ekranie.
Dane techniczne i konserwacja
- Zasilanie: 110...230 V AC/DC lub 12...24 V AC/DC (zależnie od modelu).
- Bateria: CR 2032 (LiMnO2) 3V. Wymiana baterii może być wykonana wyłącznie przez producenta lub wykwalifikowany personel.
- Montaż: Na szynie DIN.
- Stopień ochrony: IP20.
- Podświetlenie: Działa tylko przy podłączonym zasilaniu sieciowym.
Praktyczna pomoc
Typowe problemy
Wyświetlacz nie działa lub jest słabo widoczny
Podświetlenie działa tylko przy zasilaniu sieciowym. Sprawdź, czy urządzenie jest podłączone do zasilania.
Bateria rozładowana
Wymiana baterii CR 2032 może być wykonana tylko przez producenta lub wykwalifikowany personel.
Przed użyciem
- Pobierz aplikację Finder Toolbox (Google Play/Apple Store) dla łatwiejszej konfiguracji przez NFC.
- Sprawdź napięcie zasilania (110-230V AC/DC lub 12-24V AC/DC w zależności od modelu).
- Upewnij się, że urządzenie jest zamontowane na szynie DIN.
- Przygotuj kod pocztowy lub współrzędne geograficzne dla funkcji Astro.
Parametry w praktyce
- 1 CO (SPDT) / 2 CO (DPDT)
- Typ wyjścia przekaźnikowego (1 lub 2 zestyki przełączne).
Ilustracje i schematy

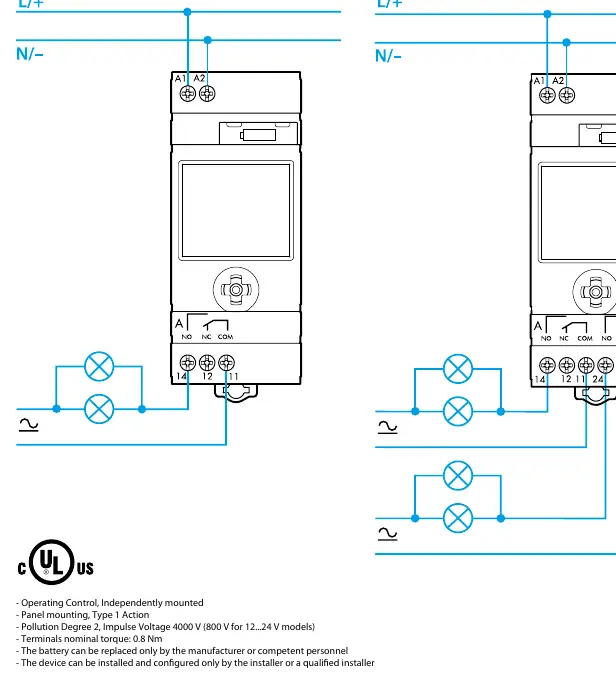

- Schemat połączeń pokazuje sposób podłączenia zasilania (L/+) oraz obciążeń do styków wyjściowych (11, 12, 14 dla 12.A1; dodatkowo 21, 22, 24 dla 12.A2).
Zgodność modelu
- Model 12.A1 posiada jeden kanał, model 12.A2 posiada dwa kanały.
- Urządzenie wymaga montażu na szynie DIN.
