Instrukcja obsługi programowalnego modułu czasowego 12V Digitech AA-0378
Szybki przewodnik po programowalnym module czasowym 12V Digitech AA-0378. Dowiedz się, jak skonfigurować zworki, podłączyć zasilanie i sterować przekaźnikiem za pomocą schematu połączeń.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Programowalny moduł czasowy 12V Digitech AA-0378 to urządzenie służące do sterowania czasem pracy przekaźnika. Moduł wymaga zasilania 12VDC i pozwala na precyzyjne ustawienie czasu włączenia oraz wyłączenia przekaźnika za pomocą zworek. Urządzenie jest przeznaczone do zastosowań wymagających automatyzacji czasowej.
Konfiguracja czasowa
Konfiguracja czasu pracy odbywa się poprzez odpowiednie ustawienie zworek na płytce drukowanej:
- LK1: Służy do ustawienia czasu trwania stanu włączenia przekaźnika (Relay ON Period).
- LK2: Służy do ustawienia czasu trwania stanu wyłączenia przekaźnika (Relay OFF Period).
- Jednostki i mnożniki: Zworki LK3/LK4 (dla czasu włączenia) oraz LK5/LK6 (dla czasu wyłączenia) pozwalają wybrać jednostkę czasu (sekundy, minuty, godziny) oraz mnożnik x10.
- Tryb pracy (LK7): Zworka włożona (In) oznacza pracę ciągłą (cykliczną), natomiast zworka wyjęta (Out) oznacza pojedynczy cykl pracy (tylko włączenie).
Należy odnieść się do tabeli ustawień zworek, aby wybrać pozycję 1-9 odpowiadającą żądanemu czasowi oraz odpowiednią konfigurację mnożnika.
Instalacja i podłączenie
Podłączenie modułu wymaga uwagi w zakresie polaryzacji zasilania oraz styków przekaźnika:
- Zasilanie: Podłącz zasilanie 12VDC do odpowiednich przewodów (czerwony +, czarny -).
- Sterowanie urządzeniem: Urządzenie sterowane należy podłączyć do styków przekaźnika:
- NO (Normally Open): Dla funkcji normalnie otwartej.
- NC (Normally Closed): Dla funkcji normalnie zamkniętej.
- COM (Common): Wspólny styk dla obu funkcji.
- Reset: Przycisk reset służy do ponownego uruchomienia wybranej funkcji czasowej.
Bezpieczeństwo i konserwacja
- Nigdy nie dopuszczaj do zamoczenia jakiejkolwiek części modułu.
- Nie próbuj otwierać, modyfikować ani naprawiać modułu na własną rękę.
- Upewnij się, że napięcie zasilania jest stabilne i wynosi 12VDC.
Praktyczna pomoc
Typowe problemy
Moduł nie reaguje lub działa nieprawidłowo
Sprawdź poprawność ustawienia zworek zgodnie z tabelą oraz upewnij się, że zasilanie 12V jest stabilne.
Urządzenie sterowane nie włącza się lub nie wyłącza
Upewnij się, że przewody urządzenia są podłączone do odpowiednich styków (NO dla normalnie otwartych, NC dla normalnie zamkniętych).
Przed użyciem
- Sprawdź, czy zasilanie wynosi dokładnie 12VDC.
- Przygotuj schemat połączeń dla urządzenia, które ma być sterowane.
- Upewnij się, że masz dostęp do zworek w celu konfiguracji czasu.
- Sprawdź, czy moduł jest suchy i nieuszkodzony.
Parametry w praktyce
- Power Input: 12VDC
- Wymagane zasilanie prądem stałym o napięciu 12V.
- Low current drain
- Pobór prądu wynosi poniżej 50mA przy włączonym przekaźniku i poniżej 5mA przy wyłączonym.
- Timing accuracy: ±1%
- Dokładność odmierzania czasu wynosi ±1% dla wszystkich ustawień.
Ilustracje i schematy

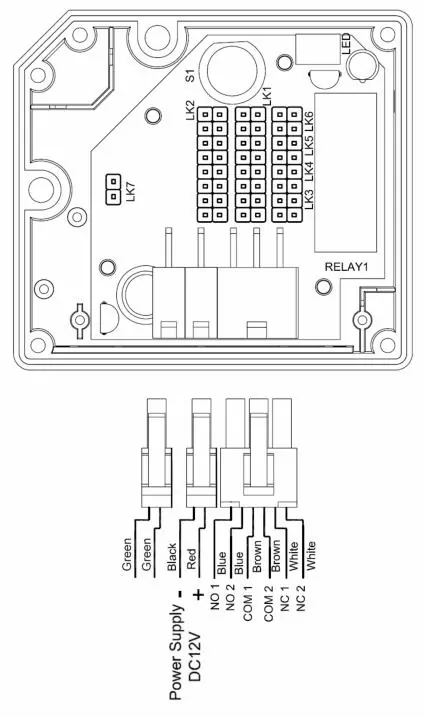

- Schemat połączeń pokazuje podłączenie zasilania 12V (czerwony/czarny) oraz styków przekaźnika (NO, NC, COM).

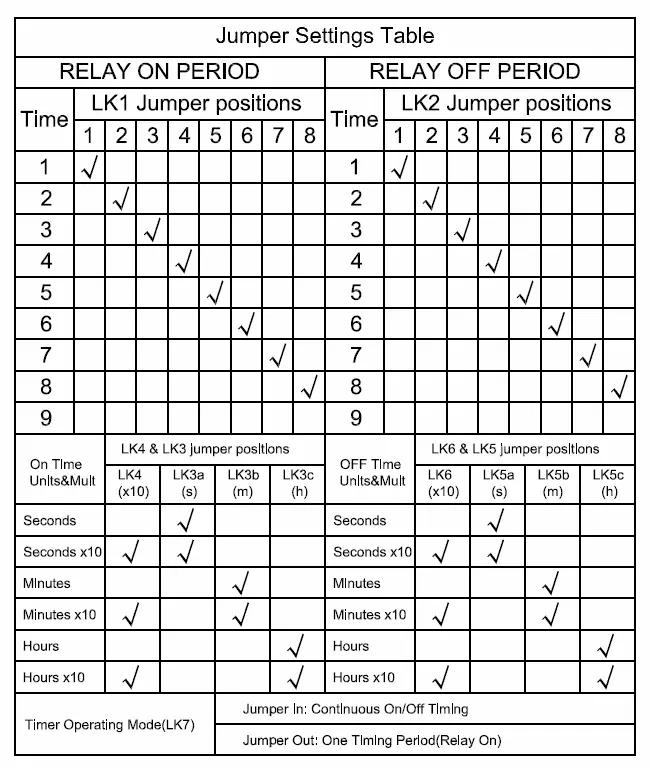

- Tabela zworek pozwala na ustawienie czasu trwania stanu włączenia i wyłączenia przekaźnika.
Zgodność modelu
- Urządzenie wymaga zasilania 12VDC.
- Maksymalne obciążenie przekaźnika nie jest podane, należy zachować ostrożność przy sterowaniu urządzeniami o wysokim poborze prądu.
