Cyfrowy wyłącznik astronomiczny Finder 12.A4 - Instrukcja obsługi

Najważniejsze informacje z instrukcji

Finder 12.A4 to cyfrowy wyłącznik astronomiczny z wyjściem sygnałowym 0-10 V lub PWM oraz stykiem ON/OFF. Urządzenie pozwala na sterowanie oświetleniem lub innymi odbiornikami w oparciu o wschody i zachody słońca (funkcja Astro) lub stałe czasy (funkcja Timed). Kluczowe jest poprawne ustawienie współrzędnych geograficznych oraz strefy czasowej, aby funkcje astronomiczne działały prawidłowo. Urządzenie wymaga zasilania zewnętrznego do działania podświetlenia wyświetlacza.

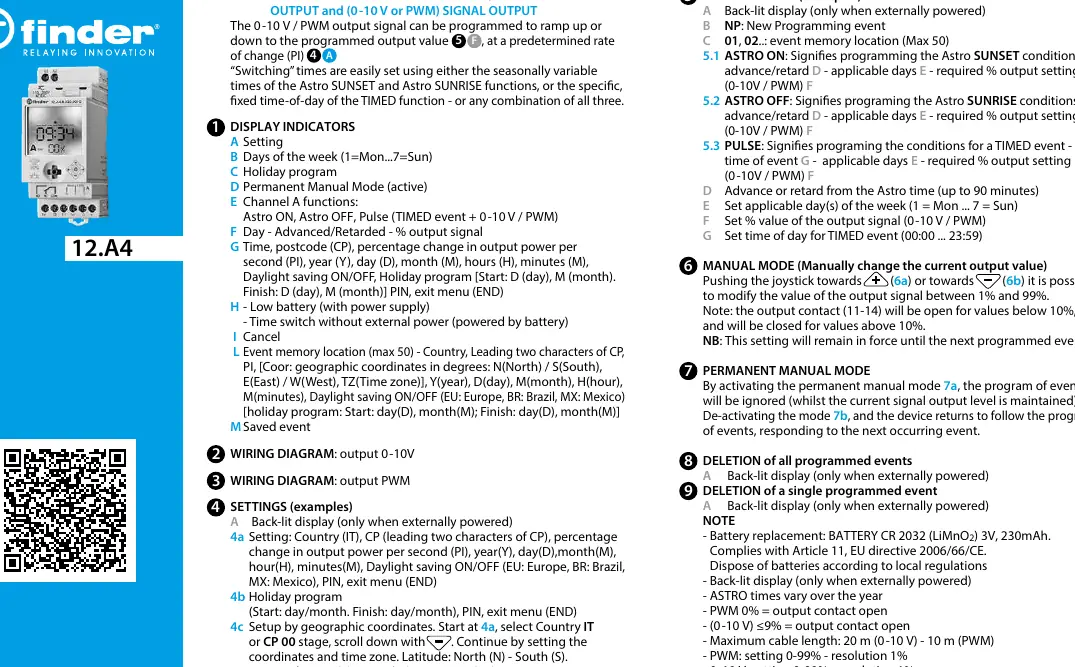

Opis urządzenia

Wyłącznik posiada wyświetlacz LCD z podświetleniem (aktywnym tylko przy zasilaniu zewnętrznym) oraz joystick do nawigacji po menu. Urządzenie obsługuje do 50 zdarzeń w pamięci. Wyjście sygnałowe może być programowane do płynnego zwiększania lub zmniejszania wartości (ramp up/down) z określoną szybkością zmian (PI).

Instalacja i podłączenie

Urządzenie przeznaczone jest do montażu na panelu. Należy przestrzegać schematów połączeń dla wyjścia 0-10V lub PWM. Obwód podłączony do zacisków PWM/0-10V musi posiadać izolację podstawową względem obwodu sieciowego. Maksymalna długość przewodu wynosi 20 m dla 0-10 V oraz 10 m dla PWM. Moment dokręcania zacisków wynosi 0,8 Nm.

Konfiguracja początkowa

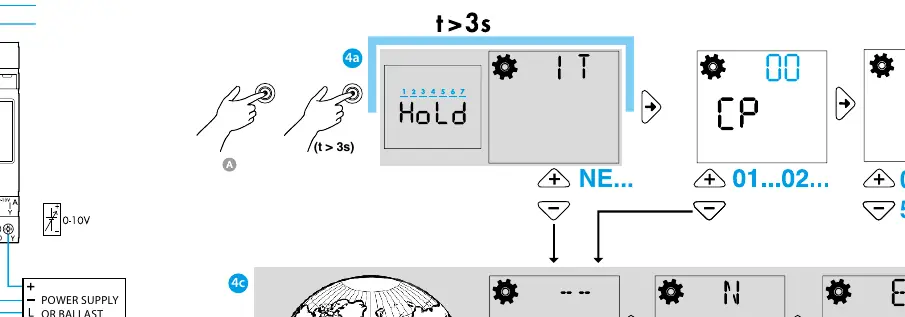

Aby rozpocząć konfigurację, należy przytrzymać joystick przez ponad 3 sekundy. Menu ustawień (4a) pozwala na wprowadzenie: kraju, kodu pocztowego (CP), procentowej zmiany mocy wyjściowej (PI), roku, daty, godziny, czasu letniego/zimowego oraz kodu PIN. Konfiguracja według współrzędnych geograficznych (4c) wymaga wyboru kraju lub kodu 00, a następnie wprowadzenia szerokości geograficznej (N/S), długości geograficznej (E/W) oraz strefy czasowej (TZ).

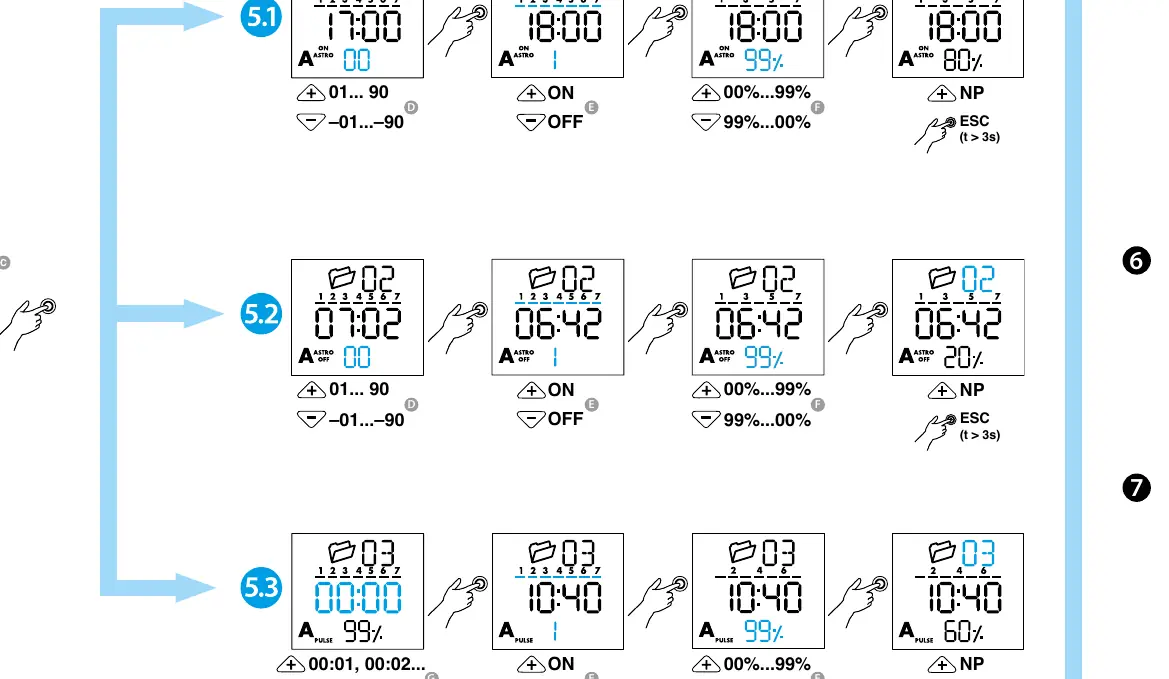

Programowanie funkcji

Urządzenie oferuje trzy główne typy programowania:

• Astro ON: Programowanie warunków zachodu słońca (Astro SUNSET) z możliwością wyprzedzenia/opóźnienia, wyboru dni tygodnia oraz ustawienia % sygnału wyjściowego.
• Astro OFF: Programowanie warunków wschodu słońca (Astro SUNRISE) z analogicznymi opcjami jak Astro ON.
• PULSE (TIMED): Programowanie zdarzeń czasowych o stałej porze dnia z ustawieniem % sygnału wyjściowego.

Tryb ręczny

Użytkownik może ręcznie zmienić aktualną wartość wyjściową w zakresie 1-99%, używając joysticka. Należy pamiętać, że dla wartości poniżej 10% styk wyjściowy (11-14) pozostaje otwarty, a dla wartości powyżej 10% – zamknięty. Ustawienie to pozostaje aktywne do momentu wystąpienia kolejnego zaprogramowanego zdarzenia. Dostępny jest również tryb stały (Permanent Manual Mode), który ignoruje harmonogram zdarzeń.

Konserwacja i bateria

Urządzenie wykorzystuje baterię CR2032 (LiMnO2, 3V, 230mAh) do podtrzymania pamięci w przypadku braku zasilania zewnętrznego. Bateria może być wymieniana wyłącznie przez producenta lub wykwalifikowany personel. Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami.
