Instrukcja obsługi cyfrowego zegara astronomicznego Finder 12.A1 / 12.A2
Szybki przewodnik po konfiguracji i obsłudze cyfrowego zegara astronomicznego Finder 12.A1 oraz 12.A2. Dowiedz się, jak programować urządzenie przez NFC, ustawiać funkcje astronomiczne, zarządzać trybem ręcznym i usuwać programy.
Spis treści
Najważniejsze informacje z instrukcji
Cyfrowy zegar astronomiczny Finder 12.A1 (1 wyjście) oraz 12.A2 (2 wyjścia) to zaawansowane urządzenie sterujące, które można programować za pomocą technologii NFC przy użyciu aplikacji Finder Toolbox (dostępnej w Google Play i Apple Store). Urządzenie posiada podtrzymanie bateryjne (CR 2032) oraz obsługuje funkcje astronomiczne, standardowe włączanie/wyłączanie oraz funkcję impulsową.
Opis urządzenia i wskaźniki
Wyświetlacz urządzenia informuje o aktualnym stanie pracy:
- A: Menu ustawień.
- B: Dni tygodnia (1=Poniedziałek...7=Niedziela).
- C: Program wakacyjny.
- D/H: Aktywacja ręcznego sterowania (kanał A/B).
- E/G: Funkcje kanału (ON, OFF, Astro ON, Astro OFF, Pulse).
- L: Wskaźnik pracy bez zasilania (bateria) lub niskiego poziomu baterii.
- N: Numer programu (maks. 50).
- O: Tryb programowania.
Konfiguracja i ustawienia
Konfiguracja odbywa się za pomocą joysticka:
- 2a (Ustawienia podstawowe): Ustawienie kraju, kodu pocztowego (CP), roku, dnia, miesiąca, godziny, minut oraz czasu letniego (EU).
- 2b (Program wakacyjny): Ustawienie daty rozpoczęcia i zakończenia programu wakacyjnego oraz kodu PIN.
- 2c (Współrzędne geograficzne): Alternatywna metoda konfiguracji poprzez wprowadzenie współrzędnych (szerokość/długość geograficzna) i strefy czasowej.
Programowanie funkcji
Urządzenie oferuje trzy główne tryby pracy:
- 3a (Astro ON - Astro OFF): Funkcja astronomiczna z możliwością opóźnienia lub przyspieszenia czasu załączenia/wyłączenia.
- 3b (ON - OFF): Standardowe programowanie czasowe włączenia i wyłączenia.
- 3c (PULSE): Funkcja impulsowa (np. 5 sekund).
Tryb ręczny i usuwanie programów
Użytkownik może ręcznie sterować wyjściami:
- 4a/4b: Ręczne włączenie/wyłączenie kanału A lub B.
- 4c/4d: Stałe nadpisanie ręczne (Permanent Manual over-ride).
- 5: Usuwanie wszystkich programów.
- 6: Usuwanie pojedynczego programu.
Dane techniczne i montaż
Urządzenie przeznaczone jest do montażu panelowego. Kluczowe parametry:
- Zasilanie: 110...230 V AC/DC lub 12...24 V AC/DC (zależnie od modelu).
- Wyjście: 1 CO (12.A1) lub 2 CO (12.A2), 16 A 250 V AC.
- Bateria: CR 2032 (LiMnO2) 3V, 230mAh. Wymiana tylko przez producenta lub wykwalifikowany personel.
- Stopień ochrony: IP20.
- Moment dokręcania zacisków: 0.8 Nm.
Praktyczna pomoc
Typowe problemy
Brak podświetlenia wyświetlacza
Podświetlenie działa tylko wtedy, gdy urządzenie jest podłączone do zasilania sieciowego.
Bateria rozładowana
Wymiana baterii CR 2032 musi być wykonana przez producenta lub wykwalifikowany personel.
Błąd w programowaniu
Użyj funkcji usuwania pojedynczego programu lub usuwania wszystkich programów, aby zresetować ustawienia.
Przed użyciem
- Pobierz aplikację Finder Toolbox na smartfon z NFC.
- Sprawdź napięcie zasilania (110-230V lub 12-24V) przed podłączeniem.
- Upewnij się, że montaż jest zgodny ze schematem (panel mounting).
- Przygotuj dane: kod pocztowy lub współrzędne geograficzne dla funkcji Astro.
- Sprawdź, czy styki są dokręcone z momentem 0.8 Nm.
Parametry w praktyce
- Minimalny interwał
- 1 sekunda (dla funkcji impulsowej).
Ilustracje i schematy

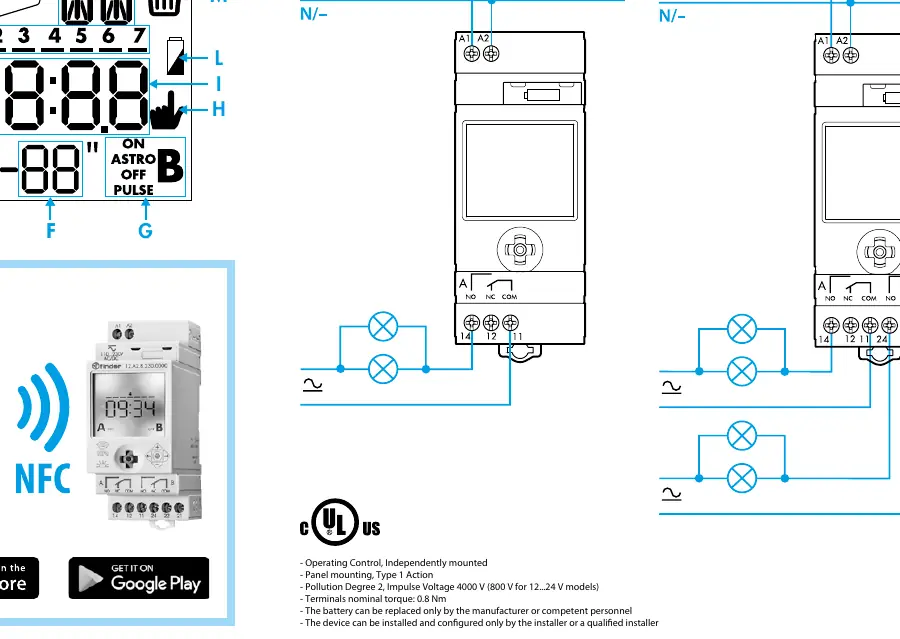

- Schemat 12.A1: Podłączenie dla jednego obwodu (L/+, N/-).
- Schemat 12.A2: Podłączenie dla dwóch obwodów.
- Joystick: Służy do nawigacji w menu ustawień i zatwierdzania wyborów.
Zgodność modelu
- Wymaga baterii CR 2032 do podtrzymania pamięci przy braku zasilania.
- Programowanie NFC wymaga smartfona z obsługą tej technologii.
