Instrukcja obsługi efektu gitarowego DigiTech Mosaic
Szybki przewodnik po instrukcji obsługi efektu gitarowego DigiTech Mosaic. Dowiedz się, jak podłączyć urządzenie, ustawić parametry brzmienia i korzystać z efektu 12-strunowego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
DigiTech Mosaic to efekt gitarowy typu 12-strunowego, który dodaje brzmieniu głębi i połysku. Urządzenie jest kompatybilne zarówno z gitarami akustycznymi, jak i elektrycznymi. Kluczową cechą jest konstrukcja True Bypass, dzięki której sygnał pozostaje nienaruszony, gdy efekt jest wyłączony.
Opis urządzenia i interfejs
Panel sterowania urządzenia składa się z następujących elementów:
- Złącze zasilania: Służy do podłączenia dedykowanego zasilacza.
- Pokrętło LEVEL: Reguluje ilość efektu 12-strunowego dodawanego do sygnału suchego.
- Pokrętło TONE: Odpowiada za wzmocnienie wysokich częstotliwości sygnału efektu.
- Gniazda wejściowe/wyjściowe: Standardowe złącza 1/4" TS do podłączenia instrumentu i wzmacniacza.
- Dioda LED: Wskazuje stan pracy efektu (świeci, gdy efekt jest włączony).
- Przełącznik nożny: Służy do włączania i wyłączania efektu.
Podłączenie i zasilanie
Aby poprawnie podłączyć pedał Mosaic do zestawu, wykonaj następujące kroki:
- Zmniejsz główny regulator głośności wzmacniacza.
- Podłącz instrument do gniazda wejściowego (IN) w pedale Mosaic.
- Podłącz gniazdo wyjściowe (OUT) pedału do wejścia wzmacniacza lub kolejnego efektu w łańcuchu.
- Podłącz dołączony zasilacz do gniazda POWER, a następnie do gniazdka sieciowego.
- Stopniowo zwiększaj głośność wzmacniacza do pożądanego poziomu.
Uwaga: Zaleca się umieszczenie efektu Mosaic jako pierwszego w łańcuchu efektów, aby zapewnić optymalne działanie zmiany wysokości tonu.
Ustawienia brzmienia
Instrukcja sugeruje następujące punkty wyjścia dla różnych zastosowań:
- Thickener: Umiarkowane ustawienie LEVEL i TONE.
- Arpeggio (gitara elektryczna): Wyższe ustawienie LEVEL (ok. godzina 12).
- Chords (gitara akustyczna): Niższe ustawienie LEVEL (ok. godzina 9).
Jeśli gitara brzmi zbyt grubo, obniż poziom LEVEL i zwiększ TONE.
Specyfikacja techniczna
- Częstotliwość próbkowania: 44,1 kHz
- Pasmo przenoszenia: 20 Hz - 11 kHz
- Konwersja A/D/A: 24-bitowa
- Zasilanie: Zewnętrzny zasilacz 9 VDC
- Wymiary: 4,75" x 2,875" x 1,75"
Bezpieczeństwo i konserwacja
Urządzenie przeznaczone jest wyłącznie do użytku wewnętrznego. Nie należy wystawiać go na działanie wody ani wilgoci. W przypadku awarii lub konieczności serwisu, należy skontaktować się z pomocą techniczną DigiTech. Nie należy otwierać obudowy urządzenia, gdyż grozi to utratą gwarancji i porażeniem prądem.
Praktyczna pomoc
Typowe problemy
Brak efektu po włączeniu
Sprawdź, czy dioda LED świeci. Jeśli nie, upewnij się, że zasilacz jest poprawnie podłączony do gniazda POWER i sieci.
Brzmienie jest zbyt grube lub przytłumione
Obniż poziom potencjometru LEVEL i zwiększ ustawienie potencjometru TONE.
Przed użyciem
- Zmniejsz głośność wzmacniacza przed podłączeniem.
- Użyj wyłącznie dołączonego zasilacza.
- Upewnij się, że Mosaic jest pierwszym pedałem w łańcuchu efektów.
- Użyj kabli instrumentalnych typu TS (niezbalansowane).
Parametry w praktyce
- Zużycie energii: 2,3 W
- Wymaga zasilacza 9 VDC o wydajności prądowej co najmniej 250 mA.
- Pasmo przenoszenia: 20 Hz-11 kHz
- Zakres częstotliwości przetwarzanych przez efekt przy włączonym zasilaniu.
Ilustracje i schematy

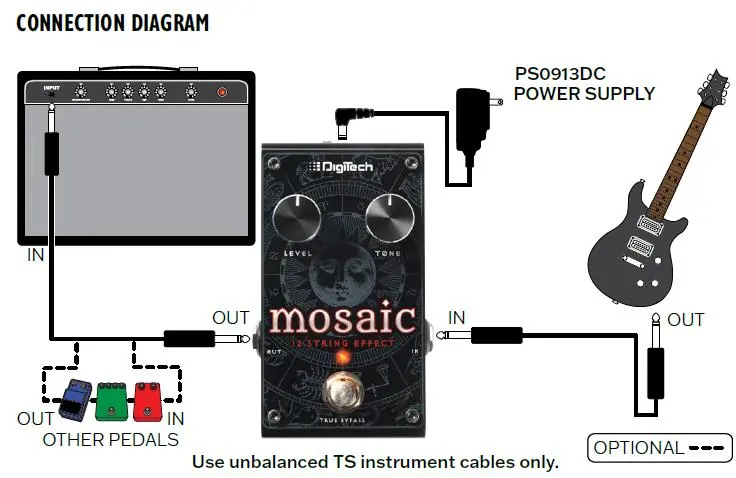

- Schemat połączeń pokazuje poprawne wpięcie gitary do wejścia (IN) oraz wyjścia (OUT) do wzmacniacza.
- Zasilacz powinien być podłączony bezpośrednio do gniazda POWER na górze obudowy.
Zgodność modelu
- Działa z instrumentami akustycznymi i elektrycznymi.
- Zalecane umieszczenie jako pierwszy efekt w łańcuchu dla najlepszego działania.
