Instrukcja obsługi syntezatora i multiefektu Electro-Harmonix Superego+
Szybki przewodnik po obsłudze syntezatora i multiefektu Electro-Harmonix Superego+. Dowiedz się, jak korzystać z trybów pracy, ustawiać efekty, konfigurować pedał ekspresji oraz podłączać zewnętrzne sterowniki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Electro-Harmonix Superego+ to zaawansowany syntezator i multiefekt. Urządzenie wymaga zasilania 9V DC (140mA) z wtykiem typu center-negative. Użycie niewłaściwego zasilacza może trwale uszkodzić urządzenie i unieważnić gwarancję. Superego+ oferuje pięć trybów pracy oraz 11 wbudowanych efektów, które można łączyć z sygnałem "zamrożonym" (freeze).
Tryby pracy
Urządzenie posiada pięć głównych trybów pracy, wybieranych przełącznikiem MODE:
- MOMENT: Zamraża sygnał tylko wtedy, gdy trzymasz wciśnięty przełącznik BYPASS.
- SUSTAIN (MOMENT+AUTO): Działa jak pedał sustain w pianinie; automatycznie zamraża nuty podczas gry, gdy BYPASS jest wciśnięty.
- AUTO: Automatycznie zamraża nuty podczas gry. Użyj pokrętła THRESHOLD do ustawienia czułości.
- LATCH: Zamraża sygnał po naciśnięciu BYPASS i utrzymuje go po zwolnieniu przełącznika.
- LIVE EFFECTS: Sygnał przechodzi przez wbudowane efekty; funkcja zamrażania jest wyłączona.
Obsługa i sterowanie

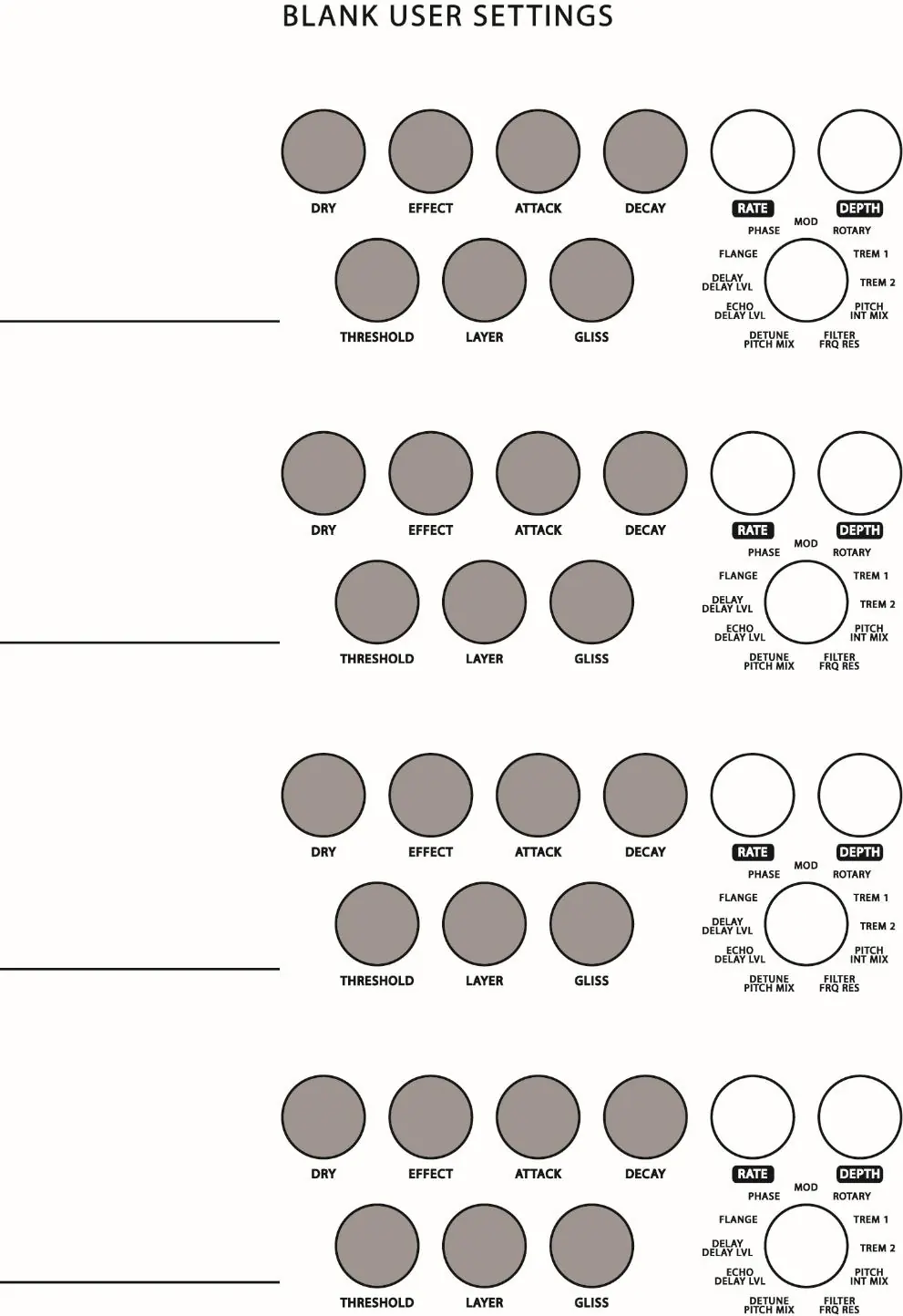

Urządzenie wyposażone jest w szereg pokręteł kształtujących brzmienie:
- DRY: Reguluje głośność sygnału czystego.
- EFFECT: Reguluje głośność sygnału przetworzonego.
- ATTACK: Ustawia czas narastania (fade-in) zamrożonego sygnału.
- DECAY: Ustawia czas wygaszania (fade-out) zamrożonego sygnału.
- THRESHOLD: Ustawia czułość wyzwalania efektu.
- LAYER: Ustawia poziom poprzednio zamrożonego sygnału przy nakładaniu nowego.
- GLISS: Ustawia prędkość efektu glissando (przejścia między dźwiękami).
Podłączenia
Superego+ oferuje rozbudowane opcje połączeń:
- INPUT/OUTPUT: Standardowe gniazda 1/4" dla instrumentu i wzmacniacza.
- SEND/RETURN: Pętla efektów pozwalająca na wpięcie zewnętrznych urządzeń w tor sygnału zamrożonego.
- EXP: Wejście dla pedału ekspresji (TRS) lub napięcia sterującego (CV 0-5V).
- EXT: Wejście dla zewnętrznego przełącznika (np. DigiTech FS3X) do zdalnego sterowania funkcjami.
Pedał ekspresji
Możesz zaprogramować presety dla pedału ekspresji, które zapisują ustawienia wszystkich 7 pokręteł w pozycjach heel-down (pięta) i toe-down (palce). Aby zaprogramować preset, przytrzymaj przełącznik EFFECT przez ponad sekundę, ustaw parametry w obu pozycjach pedału i ponownie przytrzymaj EFFECT, aby zapisać.
Dane techniczne
- Impedancja wejściowa: 2.2M ohm (INPUT i RETURN).
- Impedancja wyjściowa: 500 ohm (OUTPUT i SEND).
- Zasilanie: 9V DC, 140mA, center-negative.
Informacje o producencie
Electro-Harmonix
Praktyczna pomoc
Typowe problemy
Brak efektu w sygnale
Upewnij się, że pokrętło EFFECT nie jest ustawione w pozycji w pełni przeciwnie do ruchu wskazówek zegara (CCW).
Uszkodzenie urządzenia
Używaj wyłącznie zasilacza 9V DC z polaryzacją center-negative. Użycie niewłaściwego zasilacza może uszkodzić urządzenie.
Problem z presetem pedału ekspresji
Aby wymazać preset, upewnij się, że efekty są wyłączone, a następnie przytrzymaj przełącznik EFFECTS przez 5 sekund.
Przed użyciem
- Sprawdź zasilanie: 9V DC, 140mA, wtyk center-negative.
- Podłącz instrument do gniazda INPUT.
- Podłącz wzmacniacz lub mikser do gniazda OUTPUT.
- Jeśli używasz zewnętrznego przełącznika, upewnij się, że jest to przełącznik typu TRS.
- Jeśli używasz pedału ekspresji, upewnij się, że jest to pedał typu TRS.
Parametry w praktyce
- Impedancja wejściowa
- 2.2M ohm (dla gniazd INPUT i RETURN).
- Impedancja wyjściowa
- 500 ohm (dla gniazd OUTPUT i SEND).
Ilustracje i schematy
- Schemat DIY footswitcha pokazuje połączenie wtyku TRS (Tip, Ring, Sleeve) z trzema przełącznikami (S1, S2, S3) i diodami, umożliwiając zdalne sterowanie funkcjami urządzenia.
Zgodność modelu
- Urządzenie współpracuje z zewnętrznymi przełącznikami typu TRS (np. DigiTech FS3X).
- Wejście EXP obsługuje pedały ekspresji TRS lub napięcie sterujące (CV) w zakresie 0-5V.
