Instrukcja obsługi efektu gitarowego Electro-Harmonix Deluxe Memory Man 1100-TT
Poznaj funkcje i obsługę analogowego efektu delay Electro-Harmonix Deluxe Memory Man 1100-TT. Dowiedz się, jak ustawić czas opóźnienia, korzystać z pętli efektów, trybów Tap Divide oraz sterowania pedałem ekspresji.
Spis treści
Najważniejsze informacje
Deluxe Memory Man 1100-TT to analogowy efekt typu delay z funkcją Tap Tempo, modulacją, pętlą efektów (FX Loop) oraz możliwością sterowania zewnętrznego. Urządzenie nie obsługuje baterii i wymaga dedykowanego zasilacza 9V DC (200mA, wtyk z minusem w środku). Pamiętaj, że użycie niewłaściwego zasilacza może uszkodzić urządzenie.
Opis pokręteł
- DELAY: Ustawia czas opóźnienia od 52 ms do 1100 ms. Obrót w prawo zwiększa czas. Użycie tego pokrętła nadpisuje ustawienia Tap Tempo.
- FEEDBACK: Kontroluje liczbę powtórzeń. Maksymalne ustawienie powoduje samowzbudzenie (run-away).
- DEPTH: Ustawia głębokość modulacji. Aby wyłączyć modulację, ustaw pokrętło w pozycji skrajnej lewej (CCW).
- RATE: Ustawia prędkość modulacji.
- GAIN: Ustawia wzmocnienie wejściowe w zakresie od -13dB do +20dB.
- BLEND: Mieszanka sygnału czystego (dry) i przetworzonego (wet).
Funkcje Tap Tempo i Tap Divide
Funkcja Tap Tempo pozwala ustawić czas opóźnienia poprzez wystukanie rytmu na przełączniku TAP FSW. Maksymalny czas przy użyciu Tap Tempo wynosi 1,5 sekundy.
Przycisk TAP DIVIDE pozwala na podział tempa na mniejsze wartości rytmiczne (np. ósemki, triole). Dostępne tryby to: Quarter Note/OFF, Dotted 8th Note, Quarter Note Triplet, 8th Note, 8th Note Triplet, 16th Note.
Tap Divide Sequence Mode: Ukryty tryb, w którym urządzenie automatycznie przełącza się między trybami Tap Divide. Aby go włączyć, przytrzymaj przycisk TAP DIVIDE przez 2 sekundy, a następnie użyj pokrętła RATE do zmiany prędkości sekwencji.
Pętla efektów (FX Loop)
Urządzenie posiada pętlę efektów, która pozwala wpiąć inne efekty w ścieżkę sprzężenia zwrotnego (feedback loop) przed układem delay. Aby skorzystać z pętli, podłącz gniazdo SEND do wejścia zewnętrznego efektu, a gniazdo RETURN do wyjścia tego efektu. Jeśli nie używasz pętli, gniazdo RETURN musi pozostać odłączone.
Sterowanie zewnętrzne
Efekt pozwala na sterowanie pięcioma parametrami (BLEND, RATE, DEPTH, FEEDBACK, DELAY) za pomocą zewnętrznego pedału ekspresji (wymagany wtyk TRS). Użyj przycisku EXP. MODE, aby wybrać parametr sterowany pedałem. Możliwe jest również podłączenie zewnętrznego przełącznika typu momentary do gniazda TAP SW w celu zdalnego wyzwalania Tap Tempo.
Zasilanie i przywracanie ustawień
Urządzenie wymaga zasilacza 9V DC, 200mA, z minusem w środku. Aby przywrócić ustawienia fabryczne (Feedback Hold, EXP. MODE, TAP DIVIDE), przytrzymaj przycisk EXP. MODE podczas włączania zasilania, aż zaświecą się wszystkie diody trybu ekspresji.
Praktyczna pomoc
Typowe problemy
Brak efektu modulacji
Upewnij się, że pokrętło DEPTH jest ustawione powyżej pozycji pełnego skręcenia w lewo (CCW).
Tap Tempo nie zmienia czasu opóźnienia
Upewnij się, że nie używasz pokrętła DELAY. Po ręcznym obróceniu pokrętła DELAY, ustawienie Tap Tempo jest ignorowane.
Pętla efektów nie działa
Upewnij się, że gniazdo RETURN jest poprawnie podłączone. Jeśli nie używasz pętli, gniazdo RETURN musi pozostać odłączone.
Przed użyciem
- Sprawdź zasilacz: 9V DC, 200mA, wtyk z minusem w środku (center negative).
- Podłącz instrument do gniazda INPUT.
- Podłącz wzmacniacz do gniazda OUTPUT.
- Upewnij się, że używasz odpowiedniego kabla (TRS dla pedału ekspresji).
Parametry w praktyce
- Impedancja wejściowa
- 100 kΩ.
- Impedancja wyjściowa
- 200 Ω.
Ilustracje i schematy

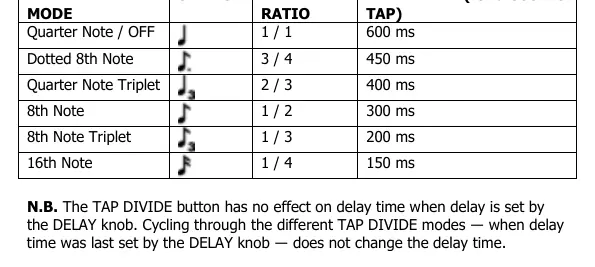

- Tabela Tap Divide: Pokazuje podziały rytmiczne dla tempa (np. ćwierćnuty, ósemki, triole) oraz odpowiadające im czasy opóźnienia.
Zgodność modelu
- Pedały ekspresji: Zalecane EHX Expression Pedal, M-Audio EX-P, Moog EP-2, Roland EV-5, Boss FV-500L.
- Zasilanie: Nie używaj baterii. Tylko dedykowany zasilacz 9V DC.
