Instrukcja obsługi termostatu White-Rodgers 1F82-261
Szybki przewodnik po instalacji, programowaniu i konfiguracji termostatu White-Rodgers 1F82-261. Dowiedz się, jak ustawić harmonogramy, skonfigurować funkcje oszczędzania energii i rozwiązać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Termostat White-Rodgers 1F82-261 to programowalny cyfrowy sterownik do pomp ciepła. Instrukcja obejmuje montaż, okablowanie, programowanie harmonogramów oraz konfigurację zaawansowanych funkcji. str. 1, 7
Najważniejsze czynności
- Resetowanie termostatu str. 8
- Programowanie harmonogramu str. 7
- Wejście do menu konfiguracji str. 5
Pierwsze uruchomienie
- Wyłącz zasilanie systemu. str. 2
- Oznacz i odłącz przewody. str. 2
- Zamontuj podstawę i podłącz przewody. str. 2
Problemy i rozwiązania
Brak reakcji wyświetlacza
Zresetuj urządzenie lub sprawdź zasilanie.
str. 8
Brak grzania
Sprawdź ustawienie przełącznika SYSTEM i połączenia przewodów.
str. 8Konserwacja i reset
- Resetowanie urządzenia str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres temperatury nastawy | 45°F do 90°F (7°C do 32°C) | Zakres regulacji temperatury | str. 1 |
| Zasilanie elektryczne | 20 do 30 VAC 50/60 Hz lub D.C. | Wymagane napięcie zasilania | str. 1 |
Gdzie szukać w PDF
- Specyfikacje i opis str. 1
- Instalacja str. 2
- Schematy połączeń str. 3
- Obsługa i menu konfiguracji str. 4, 5
- Programowanie str. 6, 7
- Rozwiązywanie problemów str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Termostat White-Rodgers 1F82-261 to programowalny cyfrowy sterownik przeznaczony do systemów pomp ciepła. Urządzenie oferuje funkcje takie jak 5-dniowe/1-dniowe/1-dniowe programowanie, odzyskiwanie energii (EMR) oraz podtrzymanie bateryjne. Przed instalacją należy upewnić się, że system jest niskonapięciowy (NEC Class II) i nie jest systemem typu Millivolt.
Instalacja
Proces instalacji wymaga zachowania ostrożności i przestrzegania lokalnych przepisów elektrycznych:
- Wyłączenie zasilania: Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie w głównej skrzynce bezpiecznikowej.
- Demontaż: Zdejmij pokrywę starego termostatu, oznacz przewody za pomocą dołączonych etykiet, a następnie odłącz je pojedynczo, zabezpieczając przed wpadnięciem do ściany.
- Montaż podstawy: Użyj podstawy jako szablonu do zaznaczenia otworów montażowych. Wypoziomuj podstawę przed dokręceniem śrub.
- Jumpery: Sprawdź ustawienia jumperów (O/B dla przełącznika zmiany trybu, W904 dla opcji wentylatora).

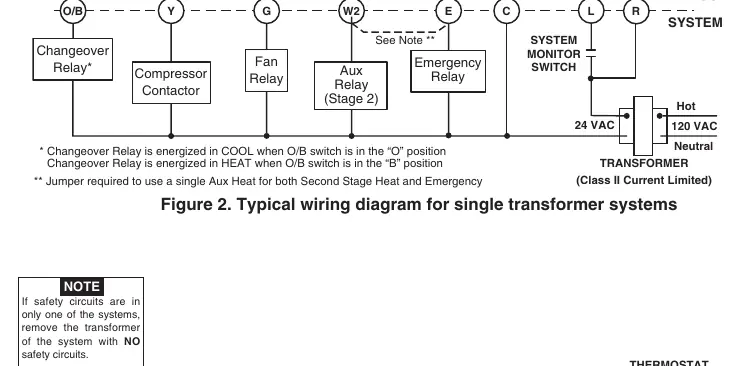

Schematy połączeń
Instrukcja zawiera szczegółowe schematy dla różnych konfiguracji systemów:
- Systemy z jednym transformatorem.
- Systemy z dwoma transformatorami (bez obwodów bezpieczeństwa).
- Systemy z dwoma transformatorami (z obwodami bezpieczeństwa w obu systemach).
W przypadku systemów z dwoma transformatorami należy pamiętać o połączeniu wspólnych przewodów (common) zgodnie ze schematem, aby uniknąć zwarcia.

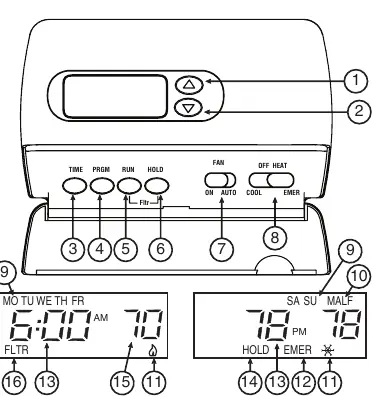

Obsługa i programowanie
Termostat umożliwia programowanie czterech okresów czasowych na dzień:
- Ustawianie czasu i dnia: Naciśnij przycisk TIME, użyj przycisków strzałek do ustawienia godziny i dnia tygodnia.
- Programowanie harmonogramu: Użyj przycisku PRGM, aby przejść przez okresy grzania i chłodzenia. Możesz ustawić różne temperatury dla dni powszednich, soboty i niedzieli.
- Tryby pracy: Przełącznik SYSTEM pozwala wybrać tryb COOL, OFF, HEAT lub EMER (awaryjny).

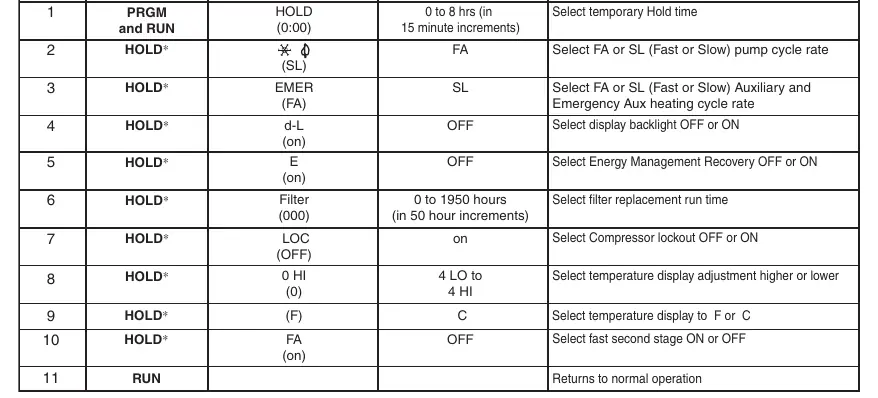

Menu konfiguracji
Menu konfiguracji pozwala dostosować parametry pracy urządzenia:
- EMR (Energy Management Recovery): Funkcja wczesnego uruchamiania systemu w celu osiągnięcia zadanej temperatury na czas.
- Filtry: Ustawienie czasu pracy filtra (0-1950 godzin) jako przypomnienie o wymianie.
- Blokada sprężarki: Opcja LOC zapobiega zbyt częstemu cyklowi pracy sprężarki.
- Kalibracja: Możliwość regulacji wyświetlanej temperatury o +/- 4 stopnie.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, takich jak brak reakcji wyświetlacza lub błędne działanie, wykonaj reset:
- Naciśnij jednocześnie przyciski strzałek w górę, w dół oraz przycisk TIME.
- Jeśli problem nie ustąpi, sprawdź połączenia przewodów oraz zasilanie systemu.
Praktyczna pomoc
Typowe problemy
Brak reakcji wyświetlacza lub błędne działanie
Zresetuj termostat, naciskając jednocześnie przyciski strzałek w górę, w dół oraz przycisk TIME.
Brak grzania lub chłodzenia
Sprawdź, czy przełącznik SYSTEM jest w odpowiedniej pozycji, upewnij się, że przewody są dobrze dokręcone i sprawdź bezpieczniki.
System cykluje zbyt szybko lub zbyt wolno
Dostosuj ustawienia cyklu (FA/SL) w menu konfiguracji (pozycja 2 dla grzania).
Przed użyciem
- Wyłącz zasilanie elektryczne w głównym panelu.
- Oznacz wszystkie przewody przed odłączeniem starego termostatu.
- Upewnij się, że system jest niskonapięciowy (NEC Class II).
- Zainstaluj dwie baterie AA dla podtrzymania pamięci.
- Sprawdź ustawienie przełącznika O/B zgodnie z wymaganiami pompy ciepła.
Parametry w praktyce
- EMR (Energy Management Recovery)
- Funkcja pozwalająca termostatowi uruchomić system wcześniej, aby osiągnąć zadaną temperaturę dokładnie o zaprogramowanej godzinie.
- FA / SL (Fast / Slow)
- Ustawienia szybkości cyklu pracy systemu. FA (Fast) skraca cykle, SL (Slow) wydłuża je.
- Zakres temperatur
- Możliwość ustawienia temperatury w zakresie 45°F do 90°F (7°C do 32°C).
Ilustracje i schematy

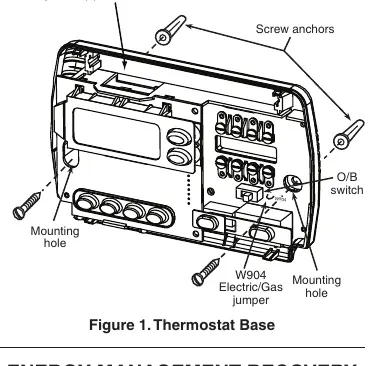

- Rysunek 1: Podstawa termostatu z zaznaczonymi punktami montażowymi i przełącznikami.
- Rysunek 2-4: Schematy okablowania dla systemów jedno- i dwutransformatorowych.
Zgodność modelu
- Nie używać z systemami o napięciu sieciowym (line voltage).
- Nie używać z systemami typu Millivolt.
- Nie używać z systemami 3-przewodowymi strefowymi hydronicznymi.
