Instrukcja montażu układu wydechowego Akrapovič 1000RR-R

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu układu wydechowego typu Track day Link pipe/Collector w motocyklu Honda CBR 1000RR-R Fireblade / SP. Przed przystąpieniem do prac upewnij się, że silnik i układ wydechowy są całkowicie wystudzone. Motocykl musi być stabilnie ustawiony na centralnym stojaku wyścigowym.

Narzędzia i wyposażenie

• Rękawice mechaniczne
• Klucz imbusowy z uchwytem T 3 mm
• Klucz Torx z uchwytem T 40
• Klucz płasko-oczkowy 13 mm
• Przyrząd do sprężyn

Demontaż oryginalnego układu

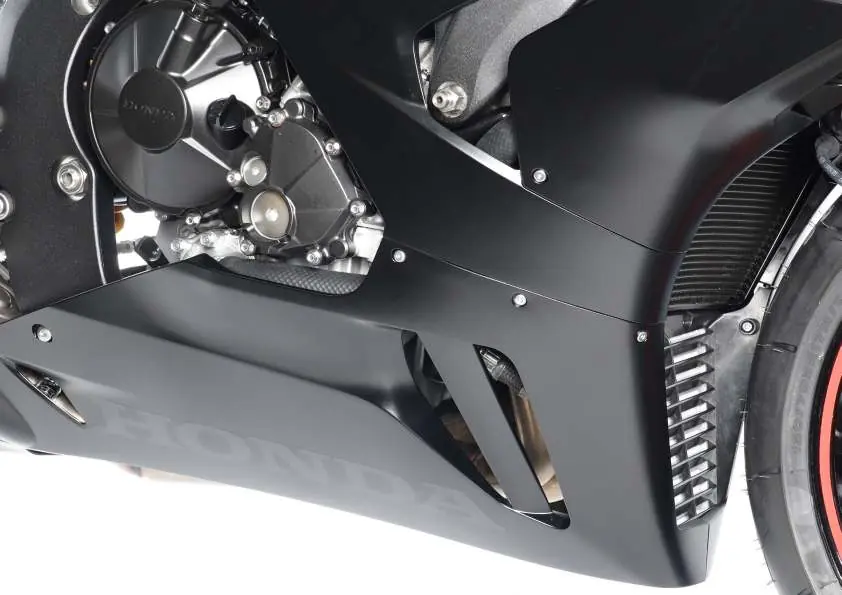

1. Zdejmij dolne części owiewek, odkręcając śruby i usuwając plastikowe elementy mocujące.
2. Odkręć śrubę mocującą tłumik, odczep sprężyny i ostrożnie zdejmij tłumik.

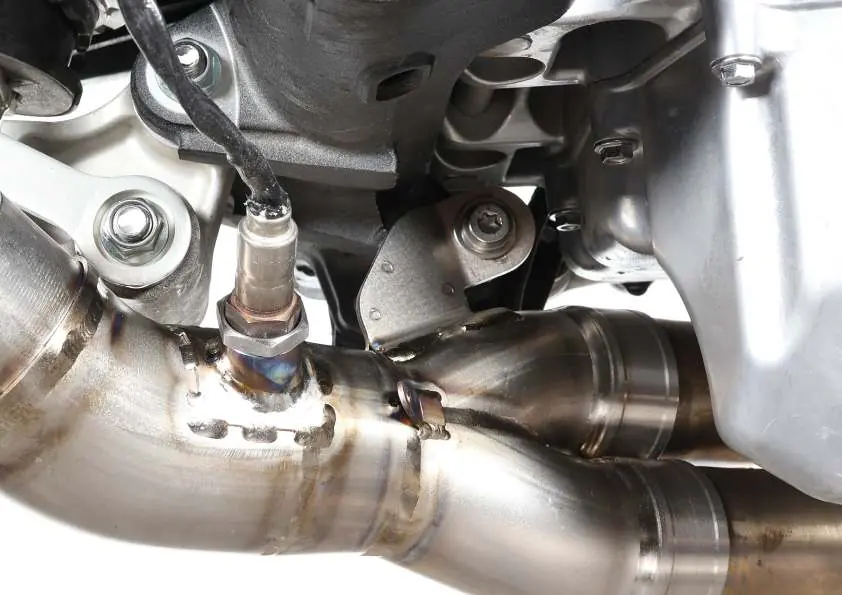

3. Odkręć czujnik lambda z rury łączącej (uważaj, aby nie uszkodzić przewodów elektrycznych).
4. Odkręć śrubę mocującą rurę łączącą, odczep sprężyny i zdejmij ją z motocykla.

Montaż układu Akrapovič

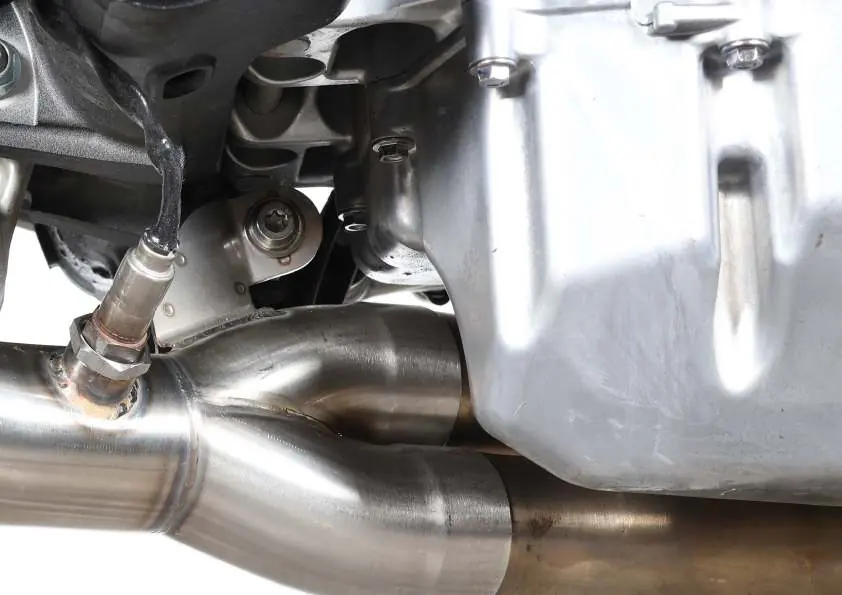

1. Nasun rurę łączącą na kolektory, zamocuj sprężyny i dokręć wspornik rury zgodnie z zalecanym momentem obrotowym (22 Nm). W razie potrzeby użyj gumowego młotka, aby poprawnie osadzić połączenia.

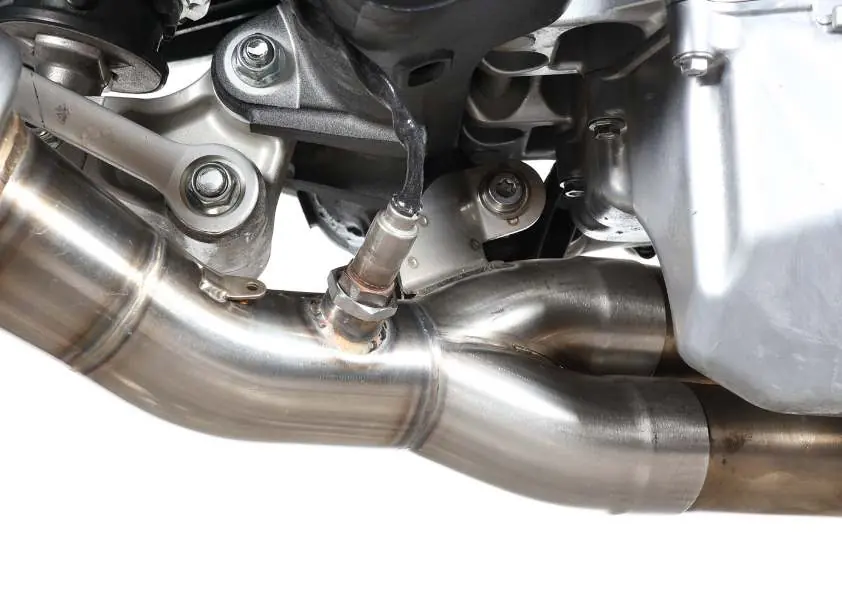

2. Wkręć czujnik lambda w rurę łączącą i dokręć go z momentem 34 Nm.

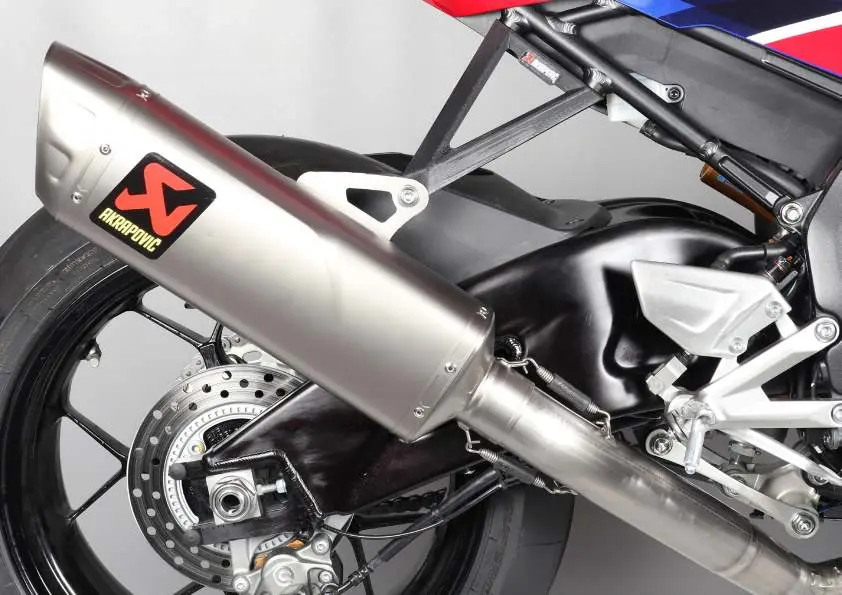

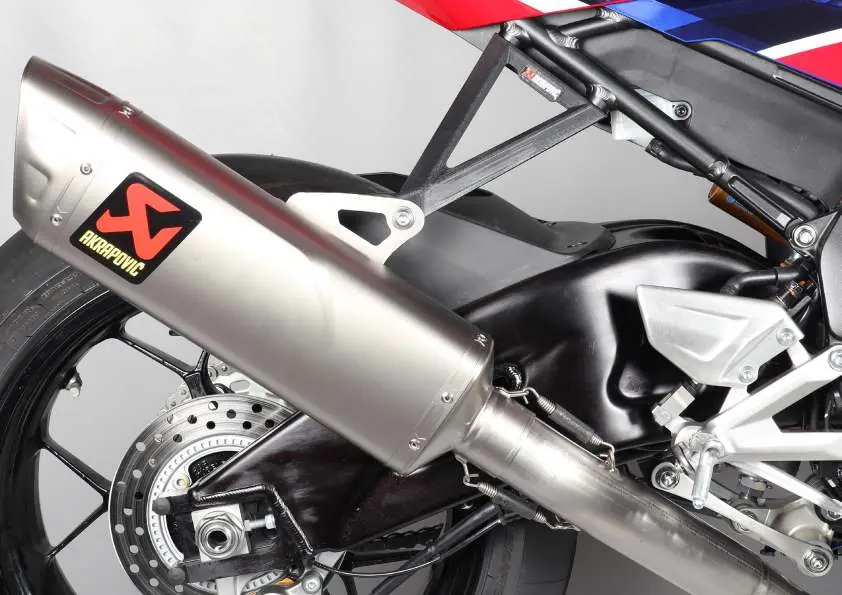

3. Ustaw tłumik na wylocie rury łączącej, zamocuj sprężyny i dokręć go do wspornika z momentem 22 Nm.
4. Zamontuj ponownie owiewki zgodnie z instrukcją serwisową producenta motocykla.

Konserwacja i czyszczenie

Po zakończeniu montażu usuń wszelkie ślady smaru z powierzchni układu, aby zapobiec ich wypaleniu. Do czyszczenia używaj odpowiednich środków w zależności od materiału (tytan, włókno węglowe, stal nierdzewna). Nie używaj agresywnych środków chemicznych ani kwasowych dodatków. Pamiętaj o okresowym sprawdzaniu dokręcenia wszystkich śrub i sprężyn.
