Kliknij obraz, aby powiększyćNajważniejsze informacje o urządzeniu

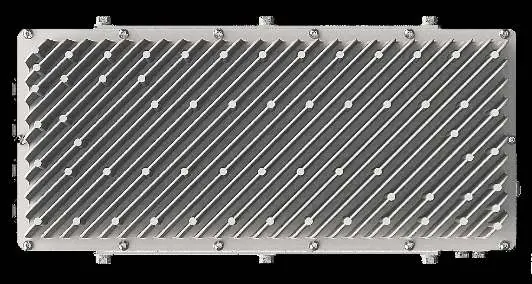

Konwerter Alpha DPX 1350W to zaawansowane urządzenie typu downconverter, zaprojektowane do systemów dystrybucji zasilania w telekomunikacji. Urządzenie konwertuje napięcie wejściowe (±190 Vdc) na 48 Vdc, umożliwiając zasilanie urządzeń takich jak małe komórki (small cells), zdalne głowice radiowe (RRH) oraz urządzenia IoT. Urządzenie charakteryzuje się wysoką odpornością na warunki zewnętrzne (IP68) oraz możliwością zdalnego monitorowania.
Opis urządzenia
Urządzenie jest częścią rodziny produktów do transportu energii rozproszonej. Zapewnia cztery izolowane wyjścia, co pozwala na zasilanie wielu urządzeń z jednego źródła. Konstrukcja umożliwia elastyczną instalację (na słupie, ścianie, pod ziemią lub napowietrznie).

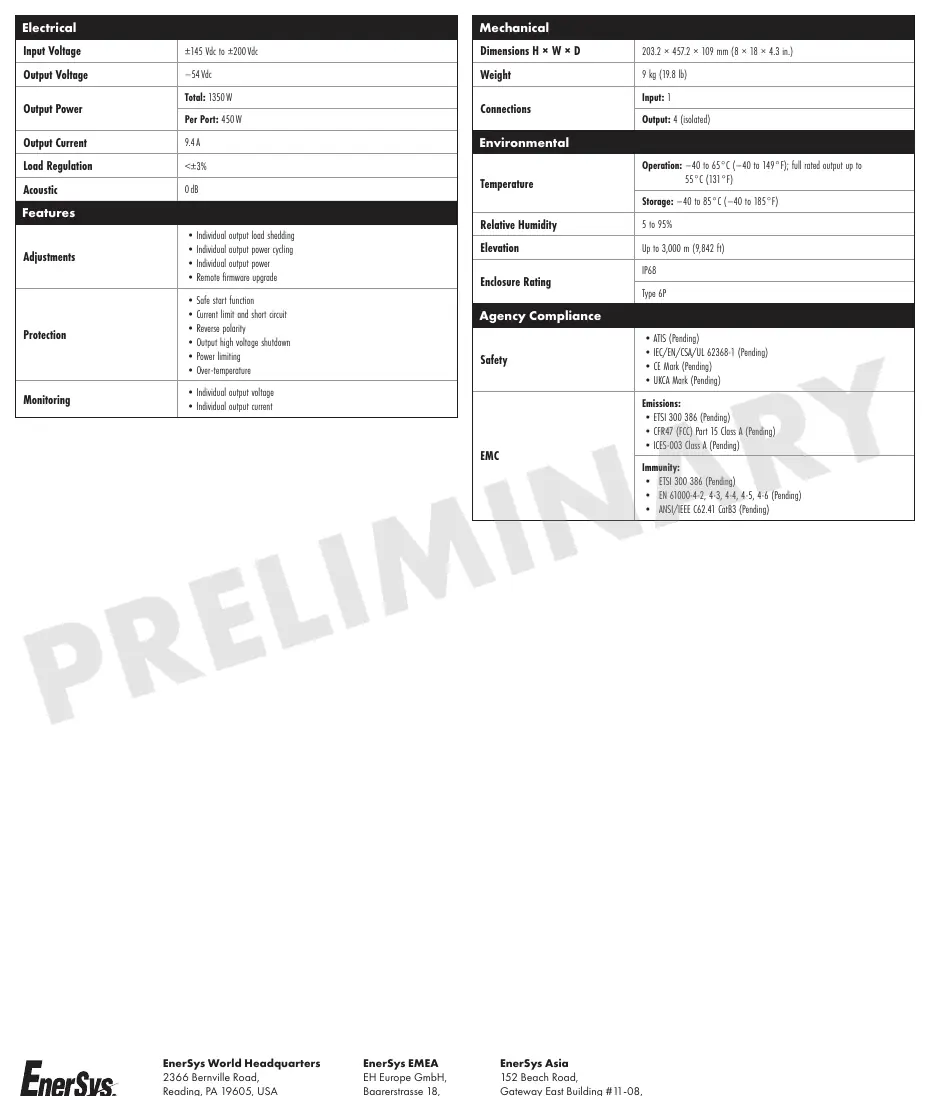

Dane techniczne
- Napięcie wejściowe: ±145 Vdc do ±200 Vdc
- Napięcie wyjściowe: -54 Vdc
- Moc wyjściowa: 1350 W (całkowita), 450 W na port
- Prąd wyjściowy: 9.4 A
- Wymiary: 203.2 x 457.2 x 109 mm
- Waga: 9 kg
- Połączenia: 1 wejście, 4 izolowane wyjścia
Funkcje i zabezpieczenia
Konwerter oferuje zaawansowane funkcje zarządzania i ochrony:
- Zdalne monitorowanie: Obsługa przez kontroler systemu Cordex CXC HP (monitorowanie napięcia, prądu, odłączanie obciążenia, cykle zasilania).
- Zabezpieczenia: Funkcja bezpiecznego startu, ogranicznik prądu i zabezpieczenie przed zwarciem, ochrona przed odwrotną polaryzacją, wyłączenie przy wysokim napięciu wyjściowym, ograniczanie mocy oraz ochrona przed przegrzaniem.
- Aktualizacje: Możliwość zdalnej aktualizacji oprogramowania układowego.
Warunki środowiskowe
- Temperatura pracy: -40°C do 65°C (pełna moc wyjściowa do 55°C).
- Temperatura przechowywania: -40°C do 85°C.
- Wilgotność względna: 5 do 95%.
- Wysokość: do 3000 m n.p.m.
- Klasa szczelności: IP68, Type 6P.
Praktyczna pomoc
Typowe problemy
Urządzenie nie dostarcza pełnej mocy
Upewnij się, że temperatura otoczenia nie przekracza 55°C. Powyżej tej temperatury urządzenie może ograniczać wydajność.
Brak komunikacji z systemem monitorowania
Sprawdź połączenie z kontrolerem systemu Cordex CXC HP i upewnij się, że oprogramowanie układowe jest aktualne.
Przed użyciem
- Sprawdź, czy napięcie wejściowe mieści się w zakresie ±145 Vdc do ±200 Vdc.
- Upewnij się, że używasz odpowiedniego kabla (12 AWG lub 14 AWG, hybrydowy lub miedziany).
- Zweryfikuj, czy miejsce instalacji spełnia wymogi klasy IP68.
- Upewnij się, że urządzenie jest podłączone do systemu sterowania Cordex CXC HP w celu pełnego monitorowania.
Parametry w praktyce
- ±145 Vdc do ±200 Vdc
- Wymagany zakres napięcia wejściowego prądu stałego.
- 450 W na port
- Maksymalna moc, jaką może dostarczyć każde z czterech izolowanych wyjść.
Zgodność modelu
- Wymaga kontrolera systemu Cordex CXC HP do zaawansowanego monitorowania i sterowania.
- Zgodność z normami ATIS, IEC/EN/CSA/UL 62368-1, CE, UKCA.
