Instrukcja obsługi subwoofera aktywnego AMC CSUB
Przewodnik użytkownika dla subwoofera aktywnego AMC CSUB. Zawiera opis panelu tylnego, instrukcje podłączenia, konfiguracji ustawień (faza, crossover, głośność) oraz pełną specyfikację techniczną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- AMC CSUB to aktywny subwoofer o mocy 200 W z 10-calowym głośnikiem. Posiada wejścia RCA i 100 V, regulację fazy, crossovera oraz głośności. Może pracować w trybie automatycznego czuwania (AUTO) lub ciągłego włączenia (ON). str. 3, 4
Najważniejsze czynności
- Podłączenie sygnału str. 3, 4
- Konfiguracja trybu zasilania str. 4
Pierwsze uruchomienie
- Podłącz zasilanie, wybierz tryb pracy (AUTO/ON) i podłącz źródło dźwięku do odpowiedniego wejścia (RCA lub 100V). str. 3, 4
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wyjściowa | 200 W | Znamionowa moc wzmacniacza | str. 5 |
| Pasmo przenoszenia | 35 Hz - 150 Hz | Zakres częstotliwości | str. 5 |
| Waga | 10.6 kg | Masa urządzenia | str. 5 |
Gdzie szukać w PDF
- Panel tylny i funkcje str. 3, 4
- Specyfikacja techniczna str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

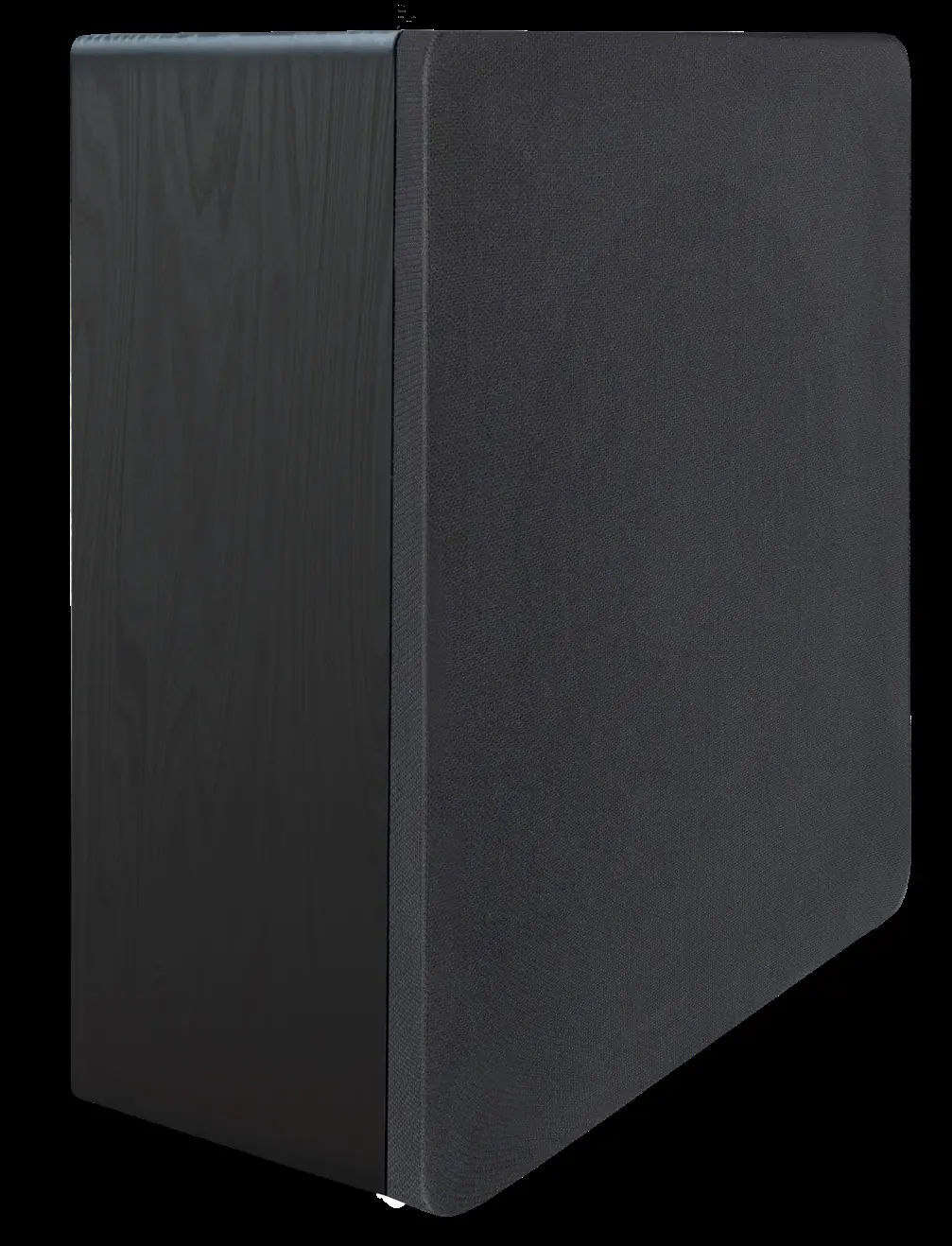

AMC CSUB to kompaktowy subwoofer aktywny przeznaczony do systemów domowych oraz instalacji publicznych (Public Address). Urządzenie wyposażone jest w 10-calowy głośnik niskotonowy oraz wzmacniacz klasy D o mocy 200 W. Instrukcja zawiera wytyczne dotyczące bezpiecznego użytkowania, konfiguracji parametrów dźwięku oraz podłączenia sygnału.

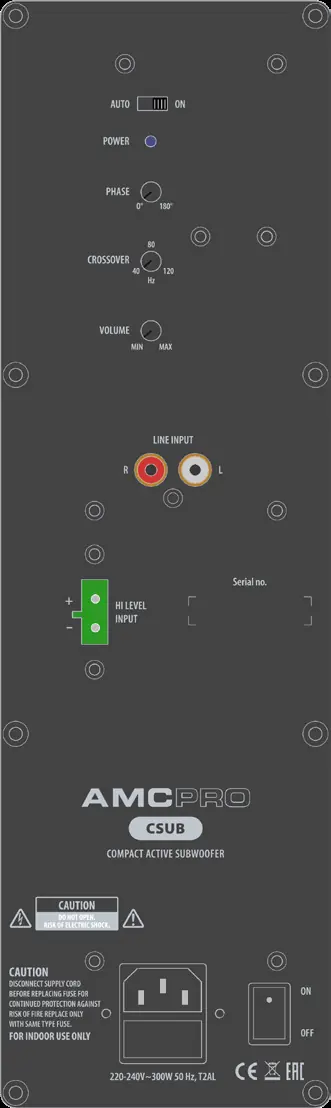

Opis panelu tylnego
Panel tylny urządzenia umożliwia pełną kontrolę nad pracą subwoofera:
- Przełącznik trybu zasilania: Wybór między trybem AUTO (standby po 20 minutach braku sygnału) a ON (stała praca).
- Wskaźnik LED: Czerwony oznacza tryb czuwania, zielony oznacza aktywną pracę.
- Regulacja fazy: Potencjometr do płynnej regulacji fazy w zakresie 0° – 180°.
- Crossover: Regulacja filtra dolnoprzepustowego w zakresie 40 – 120 Hz.
- Głośność: Potencjometr poziomu głośności.
- Wejścia audio: Dostępne wejście liniowe RCA oraz wejście 100 V.
Obsługa i konfiguracja
Subwoofer posiada dwa rodzaje wejść audio, które są powiązane z różnymi ustawieniami DSP. Ważne: Nie należy używać wejścia RCA i wejścia 100 V jednocześnie, aby uniknąć błędnego przełączania korekcji DSP. W przypadku korzystania z wejścia 100 V, urządzenie posiada specjalnie zaprojektowany układ DSP do odzyskiwania niskich częstotliwości utraconych w liniach stałonapięciowych.
Zaleca się rozpoczęcie konfiguracji fazy od wartości 0° i dostosowanie jej w razie potrzeby, aby uzyskać najlepszą wydajność basu w wybranym miejscu odsłuchowym.
Bezpieczeństwo
- Urządzenie musi być podłączone do gniazda z uziemieniem ochronnym.
- Nie należy używać subwoofera w pobliżu wody ani źródeł ciepła.
- W przypadku uszkodzenia przewodu zasilającego lub obudowy, urządzenie powinno być serwisowane przez wykwalifikowany personel.
- Jedynym sposobem na całkowite odłączenie zasilania jest wyjęcie wtyczki z gniazdka.
Informacje o producencie
AMC Elettronica
Praktyczna pomoc
Typowe problemy
Brak dźwięku / Subwoofer nie wybudza się
Sprawdź, czy wskaźnik LED świeci na zielono. Jeśli świeci na czerwono, upewnij się, że sygnał audio jest wystarczająco silny lub przełącz tryb zasilania na ON.
Nieprawidłowa korekcja dźwięku
Upewnij się, że nie masz podłączonych jednocześnie wejść RCA i 100V, co powoduje konflikt ustawień DSP.
Przed użyciem
- Upewnij się, że subwoofer stoi na stabilnym podłożu.
- Sprawdź, czy napięcie w sieci jest zgodne z wymaganiami (220-230 V).
- Ustaw przełącznik zasilania w pozycji AUTO lub ON.
- Podłącz tylko jedno źródło sygnału (RCA lub 100V).
- Ustaw fazę na 0° przed rozpoczęciem dostrajania.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wyjściowa
- 200 W RMS, moc wzmacniacza klasy D.
- Pasmo przenoszenia
- 35 Hz - 150 Hz, zakres częstotliwości odtwarzanych przez subwoofer.
Ilustracje i schematy
- Panel tylny zawiera 9 głównych elementów sterujących i złączy, w tym przełącznik zasilania, regulację fazy, crossovera, głośności oraz wejścia sygnału.
Zgodność modelu
- Urządzenie obsługuje zarówno standardowe linie audio (RCA), jak i linie 100 V (Public Address).
- Nie używać obu wejść jednocześnie.
