Instrukcja wymiany baterii w iPod Nano 1st Generation

Najważniejsze informacje z instrukcji

Niniejszy dokument jest przewodnikiem serwisowym przeznaczonym do wymiany baterii w odtwarzaczu iPod Nano 1st Generation. Proces ten jest zaawansowany i wymaga umiejętności lutowania oraz precyzyjnych narzędzi. Przed przystąpieniem do pracy upewnij się, że posiadasz odpowiedni sprzęt i pracujesz w czystym, dobrze oświetlonym miejscu.

Wymagane narzędzia i części

• Narzędzia do otwierania (iFixit Opening Tools)
• Śrubokręt krzyżakowy Phillips #00
• Agrafka
• Lutownica i cyna
• Spudger (narzędzie z tworzywa)
• Pęseta
• Nowa bateria do iPod Nano 1st Generation

Otwieranie obudowy

Obudowa iPoda jest zabezpieczona jedenastoma zatrzaskami. Proces otwierania może być trudny i wymaga cierpliwości.

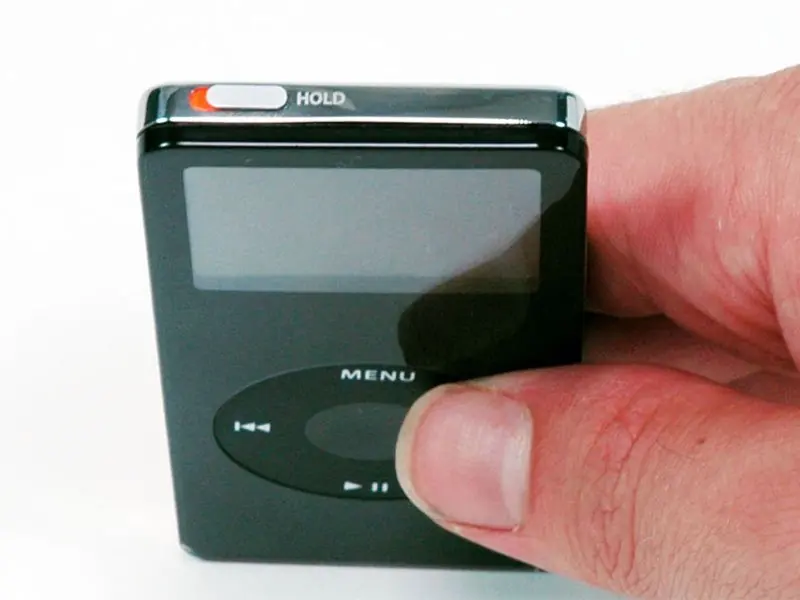

1. Upewnij się, że przełącznik Hold jest w pozycji zablokowanej.

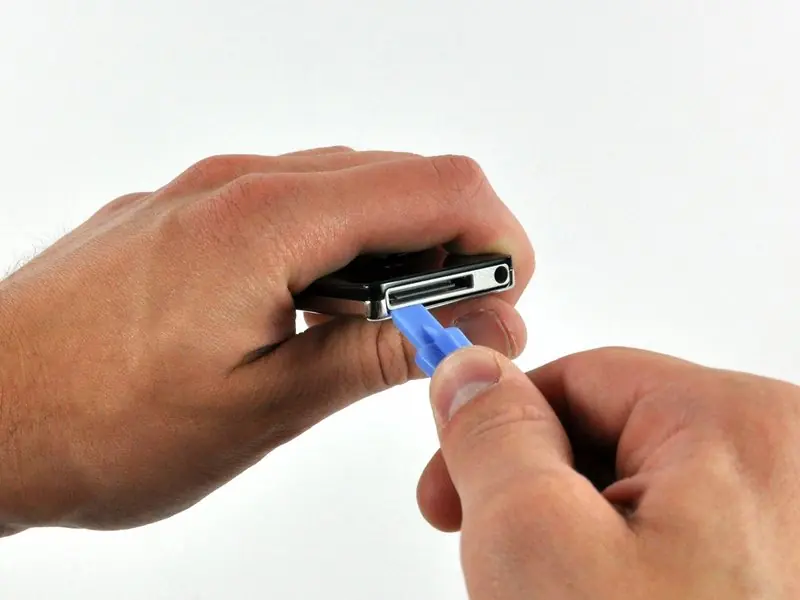

2. Wsuń duże narzędzie do otwierania w szczelinę między przednią obudową a tylnym panelem, poniżej złącza dokującego.
3. Przesuwaj narzędzie wzdłuż krawędzi, aby zwolnić zatrzaski.
4. Użyj małego narzędzia do otwierania, aby zwolnić zatrzaski po stronie przycisku Hold oraz po stronie gniazda słuchawkowego.
5. Po zwolnieniu wszystkich zatrzasków ostrożnie rozdziel dwie połowy obudowy.

Demontaż płyty głównej

1. Usuń taśmę kaptonową zakrywającą śruby, jeśli jest obecna.

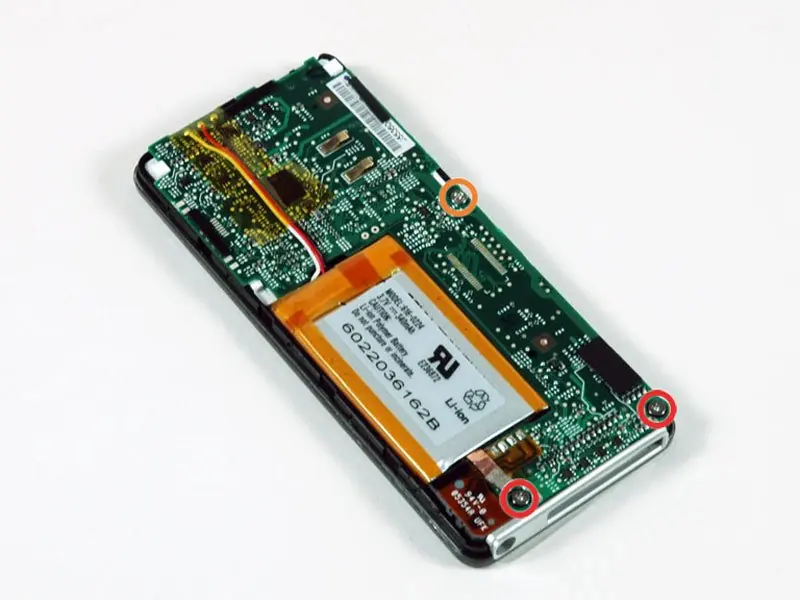

2. Odkręć dwie śruby 3 mm w pobliżu złącza dokującego oraz jedną śrubę 4 mm wzdłuż krawędzi płyty głównej.
3. Odklej pasek uziemiający łączący baterię z płytą główną.
4. Użyj spudgera, aby podważyć baterię i oddzielić ją od kleju.
5. Ostrożnie unieś płytę główną, uważając na taśmy sygnałowe.

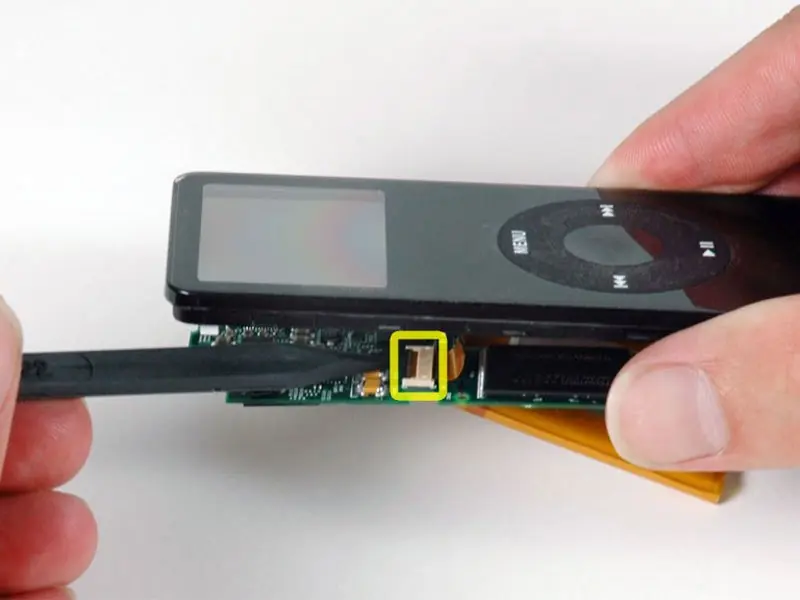

6. Odłącz taśmę wyświetlacza i taśmę click wheel, podważając plastikowe zatrzaski złączy za pomocą spudgera.

Wymiana baterii (lutowanie)

Bateria jest przylutowana do płyty głównej trzema przewodami.

1. Odklej taśmę kaptonową z przewodów baterii.

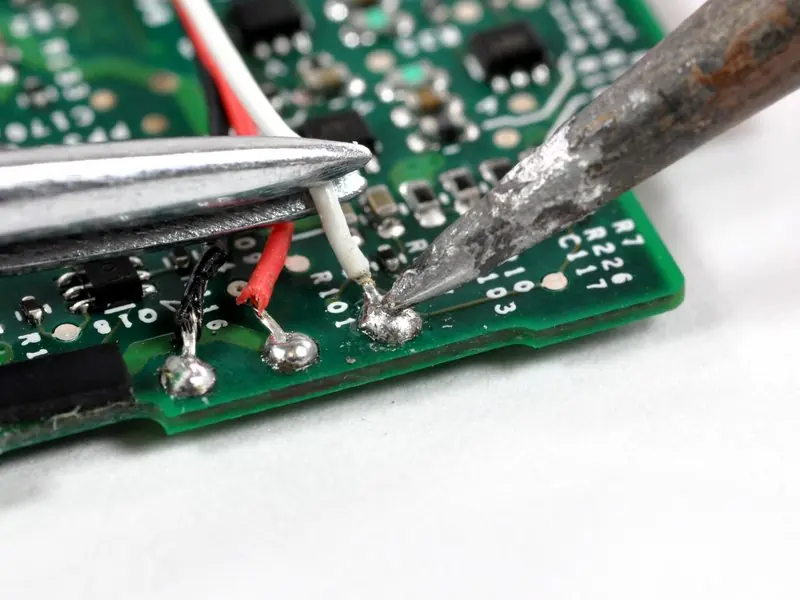

2. Podgrzej końcówkę przewodu lutownicą, jednocześnie delikatnie ciągnąc za przewód pęsetą, aż puści. Powtórz dla wszystkich trzech przewodów.
3. Wyczyść otwory w płycie głównej z resztek cyny za pomocą agrafki i lutownicy.
4. Umieść nowe przewody baterii w odpowiednich otworach (zgodnie z kolorami i oznaczeniami).

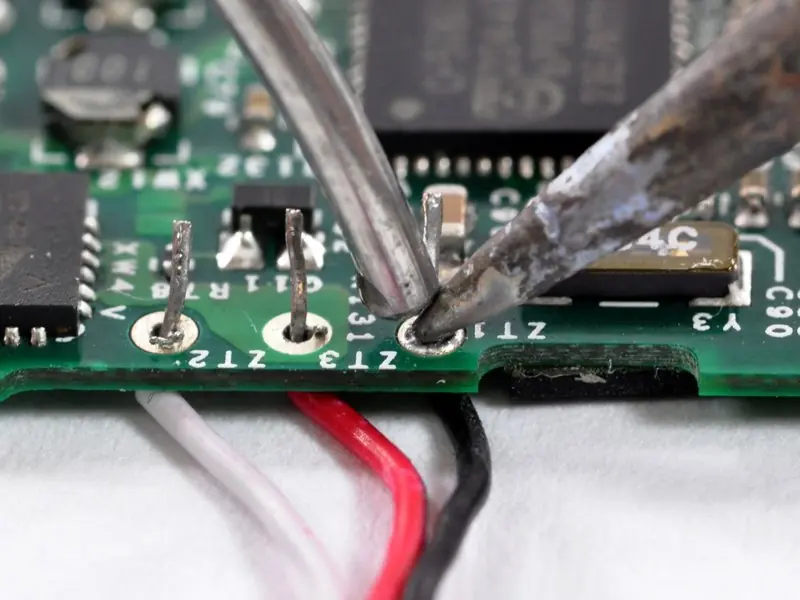

5. Przylutuj przewody do płyty głównej, unikając przegrzania komponentów.

Ponowny montaż

Aby złożyć urządzenie, wykonaj powyższe kroki w odwrotnej kolejności. Upewnij się, że wszystkie taśmy są poprawnie podłączone, a taśmy izolacyjne (kaptonowe) zostały przywrócone na miejsce, aby zapobiec zwarciom.
