Instrukcja demontażu Apple iPod Shuffle 1st Generation
Szczegółowy przewodnik demontażu odtwarzacza Apple iPod Shuffle 1. generacji. Dowiedz się, jak bezpiecznie otworzyć obudowę, odłączyć port USB, baterię oraz płytę główną krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument to instrukcja demontażu (teardown) odtwarzacza Apple iPod Shuffle 1. generacji, opisująca krok po kroku proces otwierania obudowy i wyjmowania podzespołów wewnętrznych. str. 1
Najważniejsze czynności
- Otwieranie obudowy str. 4, 5
- Demontaż płyty głównej str. 9, 10
Problemy i rozwiązania
Trudności z otwarciem obudowy
Przecinaj klej wzdłuż szwów nożem precyzyjnym, powtarzając czynność 20-30 razy.
str. 4Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Demontaż obudowy str. 4, 5
- Demontaż płyty głównej i baterii str. 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest przewodnikiem typu "teardown" (demontaż), który opisuje proces otwierania i rozbierania odtwarzacza Apple iPod Shuffle 1. generacji. Instrukcja ma charakter techniczny i jest przeznaczona dla osób dokonujących napraw lub wymiany podzespołów. Uwaga: Proces otwierania obudowy wymaga cierpliwości i precyzji, ponieważ elementy są sklejone.
Wymagane narzędzia
- Nóż precyzyjny (Precision Utility Knife)
- Plastikowy otwierak (Spudger)
Przygotowanie
Przed przystąpieniem do otwierania urządzenia upewnij się, że przełącznik Hold znajduje się w pozycji zablokowanej. Jest to kluczowy krok zabezpieczający przed przypadkowym uruchomieniem urządzenia podczas pracy.
Otwieranie obudowy
Obudowa iPoda jest sklejona, co czyni ten etap najbardziej wymagającym:
- Zdejmij zatyczkę z portu USB, jeśli jest założona.

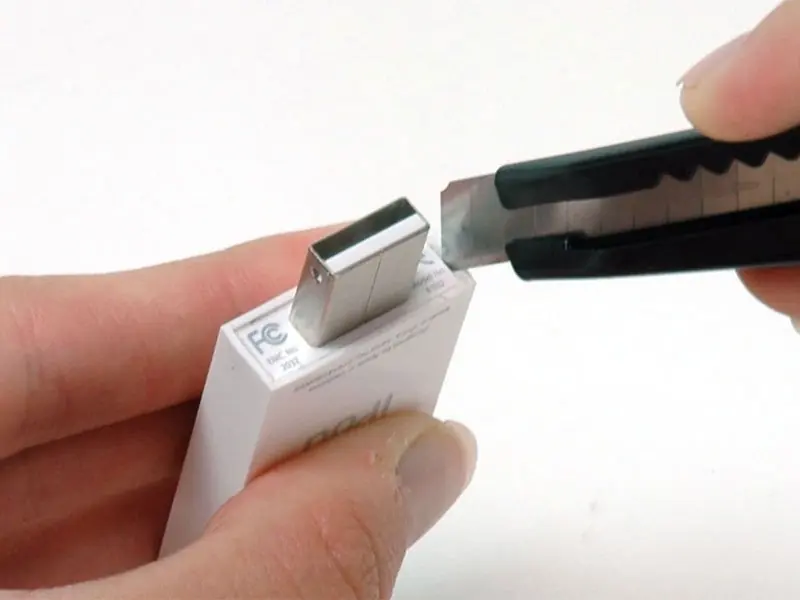

- Użyj noża precyzyjnego, aby ostrożnie przeciąć klej wzdłuż szwu między dwiema częściami obudowy.
- Przesuwaj nóż wzdłuż krawędzi powoli i cierpliwie. Może być konieczne powtórzenie tej czynności 20-30 razy, aż klej zostanie całkowicie uwolniony.

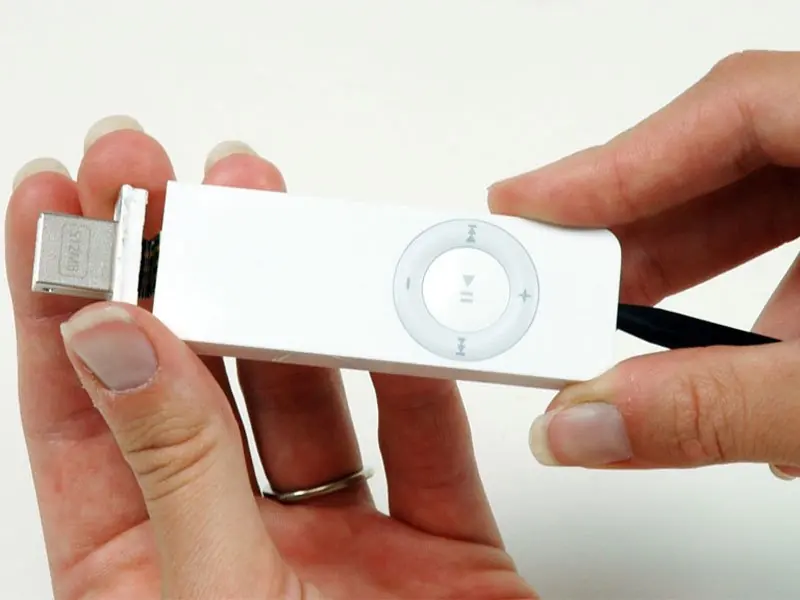

- Po uwolnieniu kleju, użyj plastikowego otwieraka, aby wypchnąć port USB z obudowy.
Demontaż podzespołów
Po otwarciu obudowy należy zachować ostrożność przy odłączaniu elementów:
- Port USB: Nie ciągnij za port USB na siłę, ponieważ jest on połączony z płytą główną za pomocą delikatnej taśmy, którą łatwo uszkodzić.

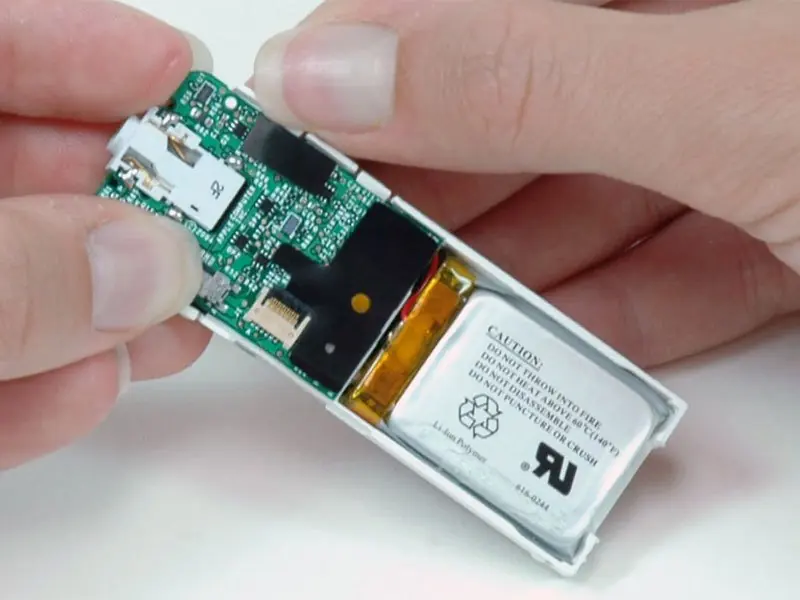

- Płyta główna: Użyj otwieraka, aby delikatnie odchylić plastikową ramkę i uwolnić krawędzie płyty głównej.

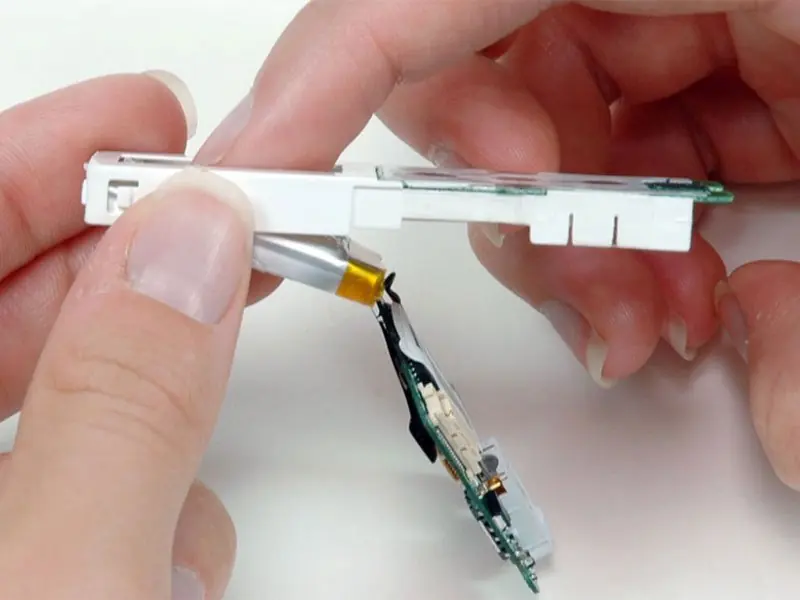

- Bateria: Bateria jest przymocowana do plastikowej ramki za pomocą łagodnego kleju. Wypchnij ją palcem przez otwór w obudowie.

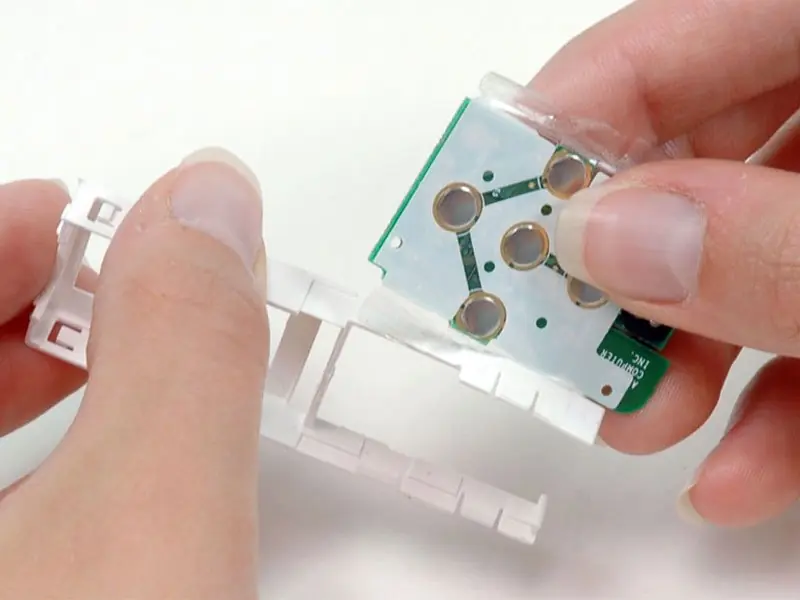

- Płyta pamięci: Aby ją wyjąć, należy odkleić przezroczystą taśmę zabezpieczającą ją do ramki.
Montaż
Aby ponownie złożyć urządzenie, należy postępować zgodnie z powyższymi instrukcjami w odwrotnej kolejności.
Informacje o producencie
Apple Inc.
Praktyczna pomoc
Typowe problemy
Trudności z otwarciem obudowy
Obudowa jest sklejona. Użyj noża precyzyjnego, aby powoli przeciąć klej wzdłuż szwów. Może to wymagać 20-30 przejść nożem.
Ryzyko uszkodzenia taśmy USB
Nie ciągnij za port USB na siłę, ponieważ jest on połączony delikatną taśmą z płytą główną. Użyj otwieraka, aby wypchnąć port z obudowy.
Przed użyciem
- Upewnij się, że przełącznik Hold jest w pozycji zablokowanej.
- Przygotuj nóż precyzyjny (Precision Utility Knife).
- Przygotuj plastikowy otwierak (Spudger).
- Pracuj powoli i cierpliwie, aby uniknąć uszkodzenia obudowy.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Zdjęcia pokazują kolejne etapy podważania obudowy i odłączania taśm sygnałowych.
Zgodność modelu
- Instrukcja dotyczy wyłącznie modelu iPod Shuffle 1. generacji.
