Instrukcja wymiany dysku twardego Apple TV 1st Generation
Kompletny przewodnik serwisowy dotyczący wymiany dysku twardego w Apple TV 1. generacji. Instrukcja zawiera listę niezbędnych narzędzi, kroki demontażu obudowy oraz procedurę instalacji nowego dysku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces wymiany dysku twardego w Apple TV 1. generacji, obejmujący demontaż obudowy, odłączenie taśmy danych oraz montaż nowego dysku z 44-pinowym złączem PATA. str. 1, 2, 6
Najważniejsze czynności
- Demontaż podstawy str. 3
- Wymiana dysku str. 5, 6
Problemy i rozwiązania
Migający znak zapytania przy starcie
Upewnij się, że kabel danych dysku twardego jest mocno osadzony w gnieździe na płycie głównej.
str. 5Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Złącze dysku | 44-pin PATA | Wymagany typ złącza dla dysku zamiennego | str. 2 |
Gdzie szukać w PDF
- Wprowadzenie i narzędzia str. 2
- Demontaż obudowy str. 3, 4
- Wymiana dysku str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja opisuje proces wymiany dysku twardego w urządzeniu Apple TV 1. generacji. Przed przystąpieniem do prac należy przygotować odpowiednie narzędzia oraz nowy dysk twardy ze złączem 44-pin PATA. Należy zachować szczególną ostrożność podczas podgrzewania podstawy urządzenia, aby nie uszkodzić obudowy.

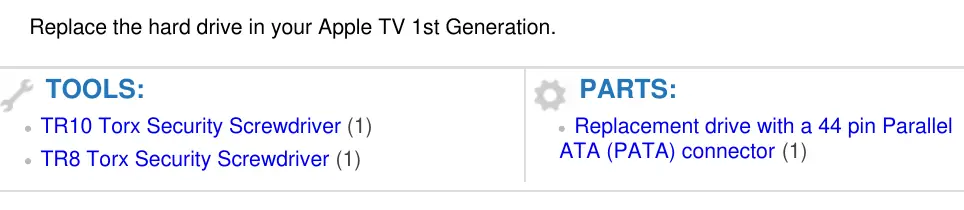

Wymagane narzędzia i części
- Śrubokręt TR10 Torx Security
- Śrubokręt TR8 Torx Security
- Suszarka do włosów lub opalarka (do zmiękczenia kleju)
- Nowy dysk twardy z 44-pinowym złączem Parallel ATA (PATA)
Demontaż obudowy
Aby uzyskać dostęp do wnętrza urządzenia, wykonaj następujące kroki:
- Odwróć Apple TV spodem do góry.
- Użyj suszarki do włosów lub opalarki, aby podgrzać krawędzie gumowej podstawy i zmiękczyć klej. Zachowaj ostrożność, ponieważ podstawa może być gorąca.
- Delikatnie odklej gumową podstawę od metalowej płyty.
- Odkręć cztery śruby T10 Torx zabezpieczające dolną obudowę.
- Ostrożnie unieś dolną obudowę, pamiętając, że dysk twardy jest do niej przymocowany, a taśma danych łączy go z płytą główną.
Wymiana dysku twardego
- Ostrożnie wyciągnij taśmę danych dysku twardego z gniazda na płycie głównej.
- Odkręć cztery śruby T8 Torx mocujące dysk twardy do dolnej obudowy.
- Odklej dysk twardy od dolnej obudowy (jest on przytwierdzony za pomocą łagodnego kleju).
- Odłącz taśmę danych od starego dysku i podłącz ją do nowego dysku.
Montaż urządzenia
Montaż przeprowadza się w odwrotnej kolejności do demontażu:
- Dopasuj nowy dysk do otworów na śruby w dolnej obudowie i przykręć go śrubami T8 Torx.
- Podłącz taśmę danych do gniazda na płycie głównej. Upewnij się, że jest mocno osadzona, w przeciwnym razie podczas uruchamiania pojawi się migający znak zapytania.
- Złóż obudowę i przykręć śruby T10 Torx.
Informacje o producencie
Apple Inc.
Praktyczna pomoc
Typowe problemy
Podczas uruchamiania pojawia się migający znak zapytania
Kabel danych dysku twardego nie jest poprawnie lub wystarczająco mocno osadzony w gnieździe na płycie głównej. Sprawdź połączenie.
Gumowa podstawa nie chce się odkleić
Klej nie został wystarczająco zmiękczony. Użyj suszarki lub opalarki, aby ponownie podgrzać krawędzie.
Przed użyciem
- Przygotuj śrubokręt TR10 Torx Security
- Przygotuj śrubokręt TR8 Torx Security
- Przygotuj suszarkę do włosów lub opalarkę
- Upewnij się, że posiadasz dysk z 44-pinowym złączem PATA
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Krok 1: Podgrzewanie podstawy w celu usunięcia kleju.
- Krok 2: Odkręcanie śrub obudowy.
- Krok 4: Odłączanie taśmy danych dysku od płyty głównej.
Zgodność modelu
- Wymagany dysk twardy musi posiadać złącze 44-pin Parallel ATA (PATA).
