Instrukcja samodzielnej naprawy laptopa ASUS VivoBook 17X M1703QA

Najważniejsze informacje z instrukcji

Niniejszy dokument jest oficjalnym przewodnikiem po samodzielnej naprawie (CSR) dla laptopa ASUS VivoBook 17X M1703QA. Instrukcja zawiera szczegółowe procedury dotyczące bezpiecznego demontażu obudowy oraz wymiany kluczowych podzespołów, takich jak pamięć RAM i dysk SSD M.2. Przed przystąpieniem do prac należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć uszkodzenia sprzętu.

Środki ostrożności

• Przed przystąpieniem do prac odłącz wszystkie urządzenia peryferyjne, linie telefoniczne oraz zasilacz.
• Zawsze używaj rękawic antystatycznych, aby uniknąć uszkodzenia komponentów elektrycznych przez wyładowania elektrostatyczne (ESD).
• Pracuj na stabilnej powierzchni.
• Podczas otwierania obudowy zachowaj ostrożność, aby nie uszkodzić kabli sygnałowych.
• Po otwarciu obudowy w pierwszej kolejności odłącz kabel baterii.
• Używaj tylko certyfikowanych części zamiennych dostarczonych przez ASUS lub autoryzowanych sprzedawców.

Narzędzia instalacyjne

Do wykonania naprawy wymagane są następujące narzędzia:

• Śrubokręt #1
• Narzędzie do podważania z tworzywa sztucznego (non-conductive pry tool)
• Pęseta
• Rękawice antystatyczne

Zdejmowanie pokrywy dolnej

1. Przygotuj aparat w smartfonie, aby dokumentować położenie części i śrub.

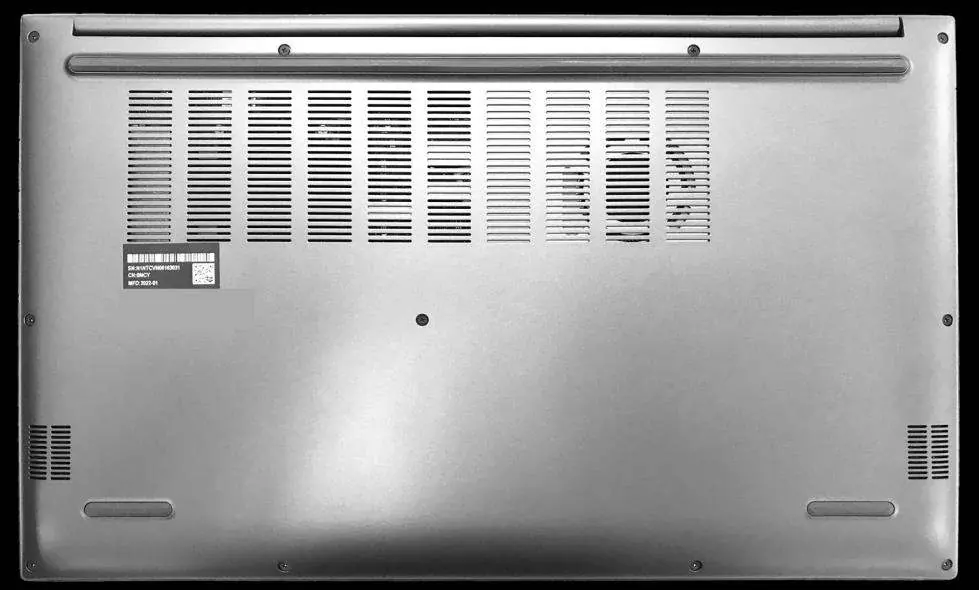

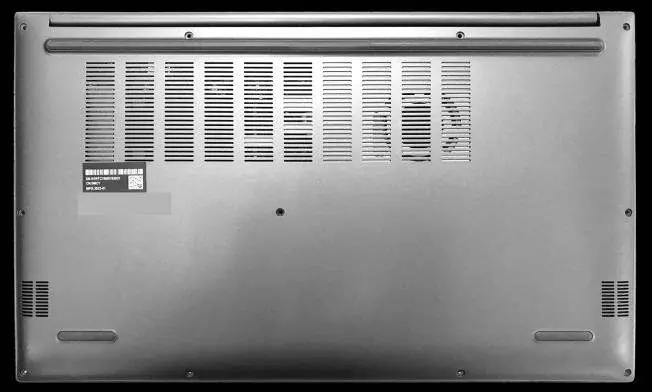

2. Odkręć wszystkie śruby mocujące pokrywę dolną.

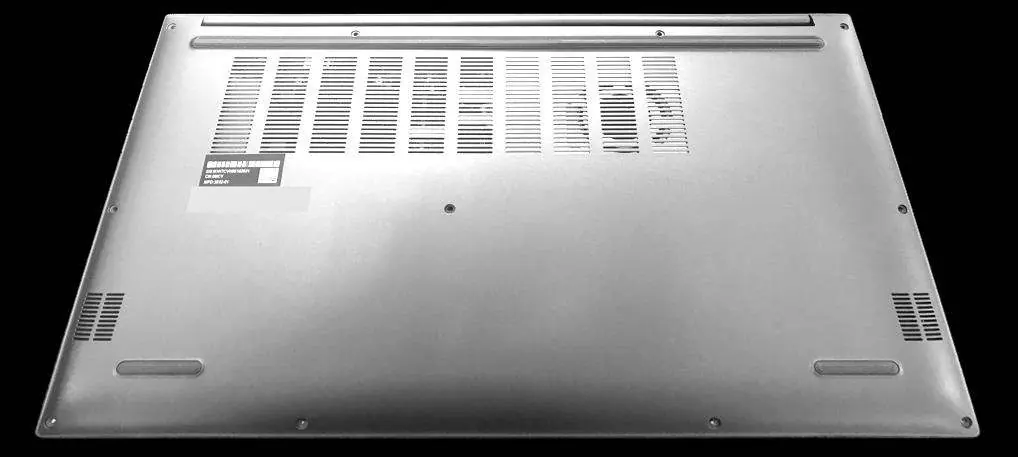

3. Używając narzędzia do podważania, delikatnie unieś pokrywę. Otwieraj ją pod jak najmniejszym kątem, aby nie uszkodzić kabli.

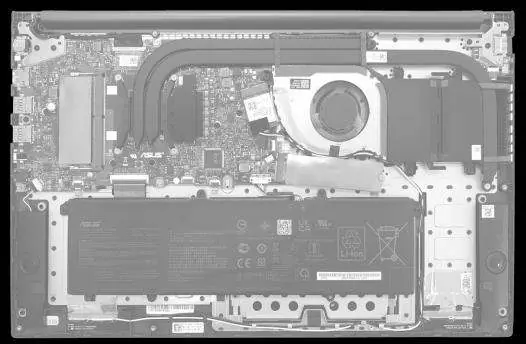

4. Po uniesieniu pokrywy odłącz kabel baterii przed dalszymi pracami.

Wymiana pamięci RAM

1. Po zdjęciu pokrywy i odłączeniu baterii, zlokalizuj moduł pamięci RAM.
2. Odblokuj i wyjmij moduł RAM.
3. Jeśli na starym module znajduje się materiał absorbujący (absorber), odklej go i przenieś na nowy moduł.
4. Włóż nowy moduł RAM do gniazda pod kątem 30 stopni, a następnie dociśnij go, aż usłyszysz kliknięcie.
5. Podłącz ponownie kabel baterii.

Wymiana dysku SSD M.2

1. Zlokalizuj dysk SSD M.2.
2. Odkręć śrubę mocującą i wyjmij dysk.
3. Przenieś materiały absorbujące ze starego dysku na nowy.
4. Włóż nowy dysk SSD do gniazda, zachowując kąt mniejszy niż 15 stopni względem płyty głównej.
5. Zabezpiecz dysk śrubą.
6. Podłącz ponownie kabel baterii.

Ponowny montaż

Po zakończeniu wymiany komponentów:

1. Ułóż pokrywę dolną na obudowie, zaczynając od górnej krawędzi pod lekkim kątem.
2. Dociśnij pokrywę, aby zatrzaski wskoczyły na swoje miejsce.
3. Przykręć wszystkie śruby mocujące pokrywę dolną.
