Instrukcja obsługi zasilacza ASUS ROG Strix 1200W Platinum
Szybki przewodnik po zasilaczu ASUS ROG Strix 1200W Platinum. Poznaj kluczowe funkcje, specyfikację techniczną, sposób podłączenia oraz informacje o gwarancji i certyfikatach.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zasilacz ASUS ROG Strix 1200W Platinum to jednostka o wysokiej wydajności, zaprojektowana z myślą o nowoczesnych zestawach komputerowych. Urządzenie jest w pełni zgodne ze standardem ATX 3.1. Niniejsza instrukcja zawiera opis kluczowych technologii, specyfikację techniczną oraz wytyczne dotyczące poprawnego podłączenia komponentów.
Kluczowe funkcje
Technologia GaN i stabilizacja napięcia
Zastosowanie tranzystorów GaN MOSFET poprawia efektywność energetyczną i odprowadzanie ciepła w porównaniu do tradycyjnych rozwiązań. Inteligentny stabilizator napięcia (IVS) z czujnikiem napięcia GPU zwiększa stabilność zasilania o 45%, co jest kluczowe podczas wymagających sesji gamingowych i podkręcania.
Chłodzenie
Zasilacz wyposażony jest w wentylator 135 mm z podwójnym łożyskiem kulkowym, co zapewnia dłuższą żywotność komponentów oraz cichą pracę (tryb 0dB).
Instalacja i podłączenie
Zasilacz jest w pełni zgodny ze standardem ATX 3.1. W zestawie znajduje się dedykowany kabel 16-pin PCIe, umożliwiający dostarczenie do 600W mocy bezpośrednio do kart graficznych PCIe Gen 5.0.

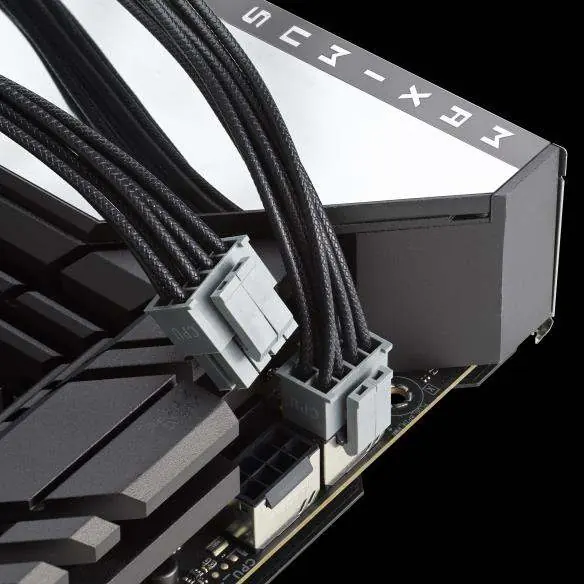

Złącze zasilania CPU
Złącze CPU posiada specjalny klips między wtykami 4+4 pin oraz unikalną kolorystykę, co ułatwia identyfikację i zapewnia pewne połączenie z płytą główną podczas instalacji.
Specyfikacja techniczna
- Moc całkowita: 1200W
- Certyfikat: 80 PLUS Platinum (92% sprawności przy 50% obciążenia)
- Napięcie wejściowe: 100-240Vac
- Zabezpieczenia: OPP, OVP, UVP, SCP, OCP, OTP
- Wymiary zasilacza: 160 x 150 x 86 mm
Gwarancja
Produkt objęty jest 10-letnią gwarancją producenta.
Informacje o producencie
ASUSTeK Computer Inc.
Praktyczna pomoc
Typowe problemy
Niepewne połączenie zasilania CPU
Użyj złącza z dedykowanym klipsem, który zapewnia bezpieczne i łatwe wpięcie do płyty głównej.
Wybór odpowiedniego kabla dla karty graficznej
Użyj dołączonego kabla 16-pin PCIe dla kart graficznych PCIe Gen 5.0, aby zapewnić do 600W mocy.
Przed użyciem
- Sprawdź, czy zasilacz jest zgodny z wymaganiami Twojego systemu (standard ATX 3.1).
- Upewnij się, że posiadasz wszystkie niezbędne kable z zestawu.
- Zweryfikuj, czy obudowa komputera pomieści zasilacz o wymiarach 160 x 150 x 86 mm.
Parametry w praktyce
- 80 PLUS Platinum
- Gwarantuje wysoką sprawność energetyczną (89% przy 100% obciążenia, 92% przy 50% obciążenia), co przekłada się na mniejsze zużycie energii i mniej ciepła.
Ilustracje i schematy
- Schemat przedstawia budowę wentylatora z podwójnym łożyskiem kulkowym.
- Wykres pokazuje stabilność napięcia przy użyciu funkcji IVS (Intelligent Voltage Stabilizer).
- Ilustracja przedstawia sposób podłączenia kabla 16-pin PCIe.
Zgodność modelu
- Zasilacz jest w pełni zgodny ze standardem ATX 3.1.
- Obsługuje karty graficzne PCIe Gen 5.0 za pomocą dołączonego kabla 16-pin.
