Instrukcja montażu płyty głównej Gigabyte 12QM-MBQUICK-200XR
Szybki przewodnik instalacji płyty głównej Gigabyte 12QM-MBQUICK-200XR. Dowiedz się, jak krok po kroku zamontować procesor, pamięć RAM, zasilacz oraz podłączyć niezbędne kable.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest uniwersalnym przewodnikiem instalacji dla płyt głównych Gigabyte. Kolejność montażu może różnić się w zależności od użytej obudowy oraz posiadanych komponentów. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia i kompatybilne podzespoły.
Instalacja procesora i chłodzenia
Proces instalacji procesora wymaga zachowania ostrożności, szczególnie przy gnieździe LGA1700. Należy zwrócić uwagę na oznaczenie Pin 1 na procesorze i gnieździe. Po osadzeniu procesora należy zamontować system chłodzenia (wentylator) zgodnie z instrukcją producenta chłodzenia.

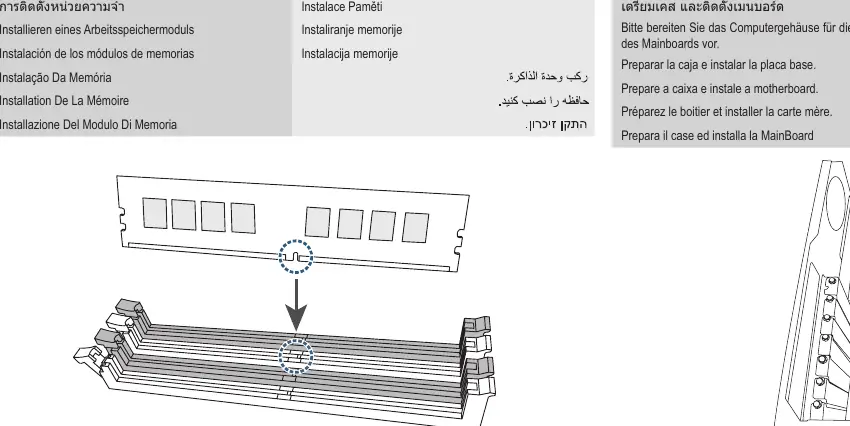

Instalacja pamięci RAM
Moduły pamięci należy wsunąć w odpowiednie sloty na płycie głównej. Upewnij się, że zatrzaski po obu stronach slotu zostały poprawnie zablokowane po wciśnięciu modułu.
Przygotowanie obudowy i montaż płyty głównej
Przygotuj obudowę komputera, instalując odpowiednie dystanse (jeśli są wymagane). Następnie ostrożnie umieść płytę główną w obudowie i przykręć ją w wyznaczonych punktach montażowych.

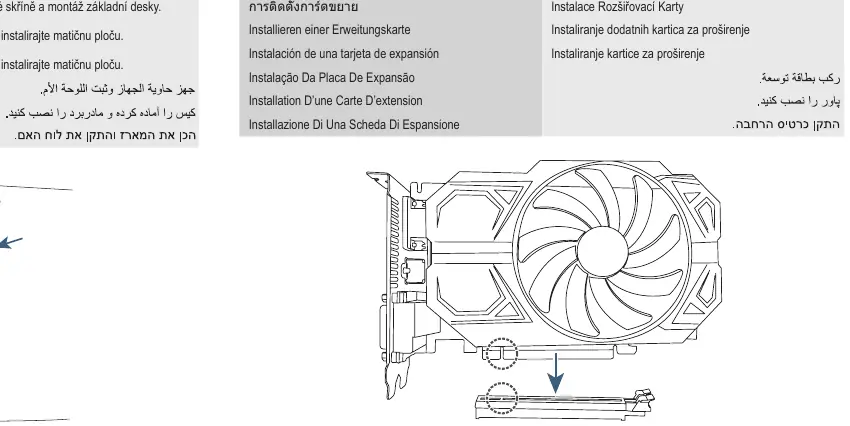

Instalacja kart rozszerzeń
Karty rozszerzeń (np. karta graficzna) instaluje się w slotach PCIe. Należy odblokować zatrzask slotu, wsunąć kartę do momentu kliknięcia i zabezpieczyć ją śrubą do obudowy.

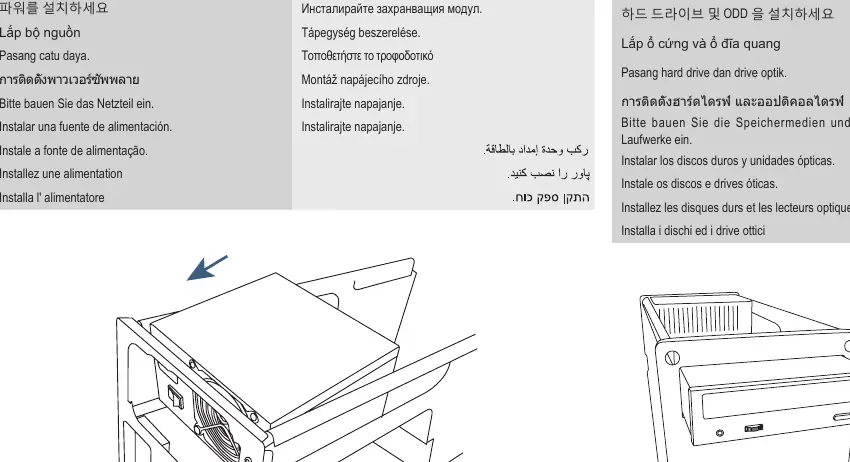

Montaż zasilacza
Zasilacz należy zamontować w obudowie w miejscu do tego przeznaczonym, zazwyczaj na dole lub na górze obudowy, przykręcając go śrubami od zewnętrznej strony.
Instalacja dysków i napędów
Dyski twarde (HDD/SSD) oraz napędy optyczne należy zamontować w zatokach obudowy, a następnie podłączyć odpowiednie kable zasilające i sygnałowe (SATA/M.2).

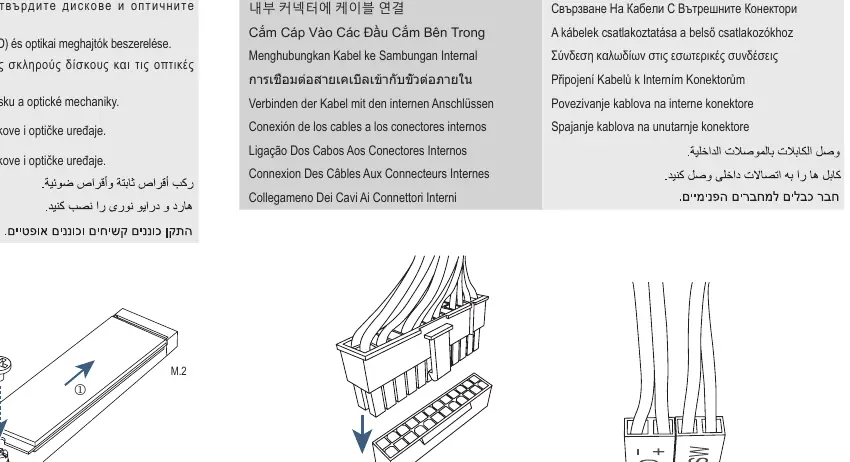

Podłączanie kabli wewnętrznych
Podłącz kable zasilające (24-pin ATX, 8-pin CPU) oraz kable panelu przedniego obudowy (HDD LED, RESET SW, Power Switch) do odpowiednich złączy na płycie głównej. Sprawdź oznaczenia na płycie głównej, aby upewnić się, że wtyczki są wpięte w poprawne piny.
Podłączanie urządzeń peryferyjnych
Po zamknięciu obudowy podłącz urządzenia zewnętrzne, takie jak klawiatura, mysz, monitor oraz kabel zasilający do gniazdka elektrycznego.
Informacje o producencie
Gigabyte Technology Co., Ltd.
Praktyczna pomoc
Typowe problemy
Komputer nie uruchamia się
Sprawdź, czy wszystkie kable zasilające (24-pin, 8-pin CPU) są poprawnie wpięte oraz czy przycisk zasilania jest podłączony do odpowiednich pinów na płycie głównej.
Brak obrazu na monitorze
Upewnij się, że karta graficzna jest poprawnie osadzona w slocie PCIe i podłączona do zasilania, a kabel monitora jest wpięty do karty graficznej, a nie do płyty głównej (jeśli używasz dedykowanej karty).
Przed użyciem
- Upewnij się, że procesor jest kompatybilny z gniazdem LGA1700
- Przygotuj śrubokręt krzyżakowy
- Upewnij się, że masz wystarczająco dużo miejsca w obudowie na kartę graficzną
Ilustracje i schematy
- Schemat gniazda LGA1700 wskazuje na konieczność dopasowania oznaczenia Pin 1
- Schemat podłączenia panelu przedniego pokazuje orientację wtyczek HDD LED i RESET SW
Zgodność modelu
- Kolejność instalacji może się różnić w zależności od modelu obudowy i użytych komponentów
- Zawsze sprawdzaj instrukcję konkretnej płyty głównej w celu identyfikacji pinów
