Instrukcja montażu płyty głównej Gigabyte 12QM-MBQUICK-13XAR
Szybki przewodnik instalacji płyty głównej Gigabyte. Dowiedz się, jak krok po kroku zamontować procesor, pamięć RAM, zasilacz, dyski oraz podłączyć peryferia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest uniwersalną instrukcją montażu płyt głównych Gigabyte. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie niezbędne komponenty oraz odpowiednie narzędzia. Kolejność instalacji może różnić się w zależności od posiadanej obudowy i specyfiki użytych podzespołów. Pamiętaj o zachowaniu środków ostrożności przy pracy z komponentami elektronicznymi.
Instalacja procesora i chłodzenia

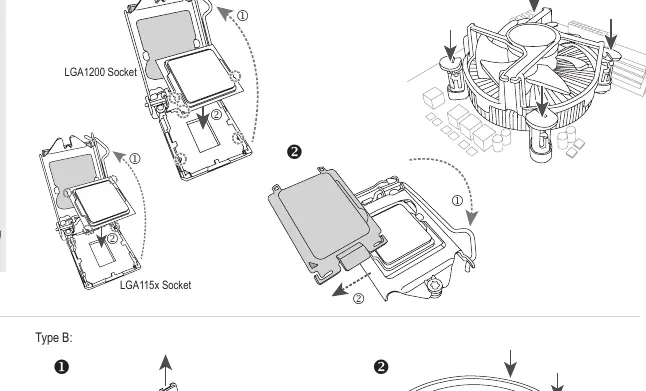

Proces instalacji różni się w zależności od typu gniazda (np. LGA115x, LGA1200, AMD). Należy delikatnie umieścić procesor w gnieździe, zwracając uwagę na oznaczenia kierunkowe, a następnie zamontować system chłodzenia zgodnie z instrukcją producenta chłodzenia.
Instalacja pamięci RAM

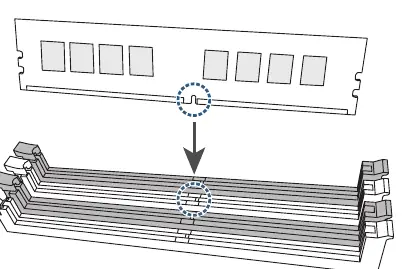

Otwórz zatrzaski slotów pamięci na płycie głównej. Włóż moduły pamięci RAM, dociskając je równomiernie, aż zatrzaski automatycznie się zamkną.
Montaż płyty głównej w obudowie
Przygotuj obudowę, instalując odpowiednie dystanse. Umieść płytę główną w obudowie i przykręć ją śrubami w wyznaczonych punktach montażowych.
Instalacja kart rozszerzeń
Włóż kartę rozszerzeń (np. kartę graficzną) do odpowiedniego slotu (np. PCIe) na płycie głównej, aż usłyszysz kliknięcie, a następnie zabezpiecz ją śrubą do obudowy.
Podłączenie zasilania i napędów
Podłącz kable zasilające (24-pin ATX oraz 8-pin CPU) do płyty głównej. Zainstaluj dyski twarde (HDD/SSD) oraz napędy optyczne w zatokach obudowy i podłącz je za pomocą kabli SATA oraz kabli zasilających.
Podłączenie peryferiów
Po zakończeniu montażu podłącz klawiaturę, mysz, monitor oraz inne urządzenia peryferyjne do odpowiednich portów na tylnym panelu płyty głównej.
Informacje o producencie
Gigabyte Technology Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak obrazu po uruchomieniu
Sprawdź, czy pamięć RAM jest poprawnie osadzona w slotach oraz czy zasilanie płyty głównej i procesora jest podłączone.
Komputer nie włącza się
Upewnij się, że zasilacz jest poprawnie zamontowany i podłączony do płyty głównej oraz że przycisk zasilania obudowy jest podłączony do odpowiednich pinów na płycie.
Przed użyciem
- Przygotuj odpowiednie śrubokręty
- Upewnij się, że procesor jest kompatybilny z gniazdem na płycie
- Zapewnij czyste i bezpieczne miejsce pracy
- Sprawdź, czy obudowa obsługuje format płyty głównej
Ilustracje i schematy
- Schemat CPU: Pokazuje różnice w montażu dla gniazd LGA115x oraz LGA1200.

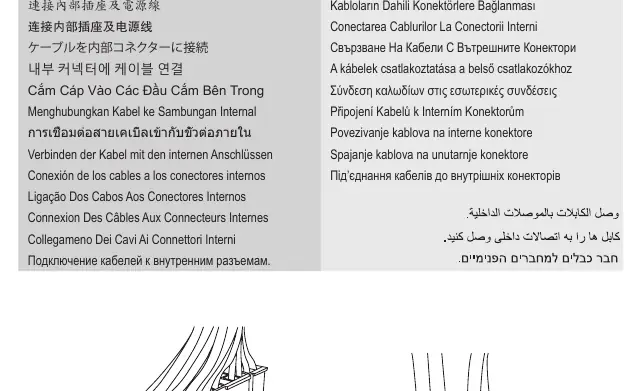

- Schemat złączy: Ilustruje podłączenie kabli SATA oraz złączy wewnętrznych.
Zgodność modelu
- Instrukcja jest uniwersalna dla wielu modeli płyt głównych Gigabyte.
- Kolejność instalacji może się różnić w zależności od użytej obudowy i komponentów.
