Instrukcja montażu płyty głównej Gigabyte 12QM-MBQUICK-20xAR
Szybki przewodnik instalacji płyty głównej Gigabyte. Dowiedz się, jak krok po kroku zamontować procesor, pamięć RAM, płytę główną w obudowie oraz podłączyć zasilanie i urządzenia peryferyjne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi uniwersalny przewodnik instalacji dla płyt głównych Gigabyte. Instrukcja przedstawia zalecaną kolejność montażu komponentów w komputerze stacjonarnym. Należy pamiętać, że rzeczywista kolejność czynności może się różnić w zależności od użytej obudowy oraz specyfiki posiadanych podzespołów.
Montaż komponentów
Krok 1: Procesor i chłodzenie
Zainstaluj procesor w gnieździe (np. LGA1700) zgodnie z oznaczeniami na płycie głównej. Następnie zamontuj system chłodzenia procesora (wentylator) i podłącz jego zasilanie do odpowiedniego złącza na płycie głównej (CPU_FAN).

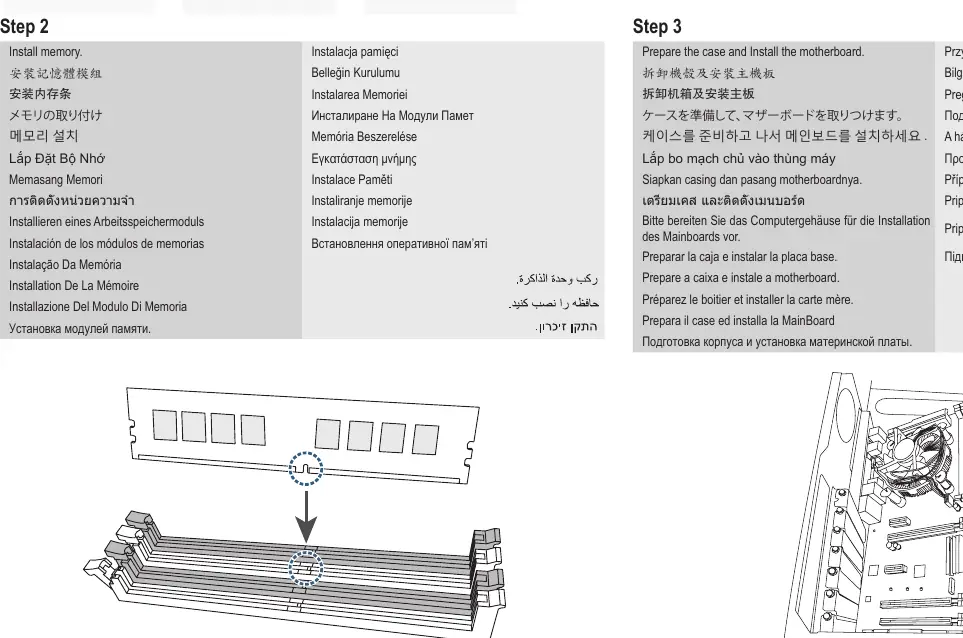

Krok 2: Pamięć RAM
Zainstaluj moduły pamięci RAM w odpowiednich slotach na płycie głównej. Upewnij się, że moduły są poprawnie wciśnięte i zablokowane w gniazdach.
Krok 3: Płyta główna
Przygotuj obudowę komputera, a następnie zamontuj w niej płytę główną, przykręcając ją do dystansów w obudowie.
Krok 4: Karty rozszerzeń
Jeśli posiadasz dodatkowe karty rozszerzeń (np. kartę graficzną), zainstaluj je w odpowiednich slotach rozszerzeń na płycie głównej.
Podłączenie zasilania i peryferiów

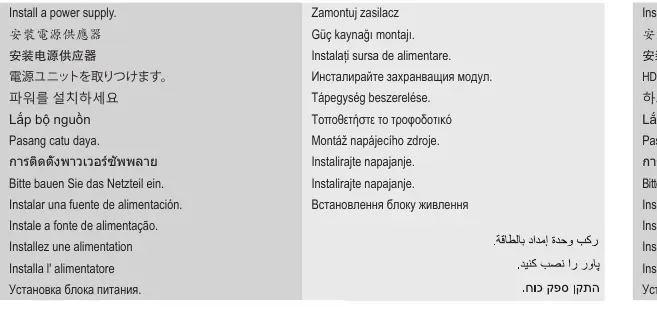

Krok 5: Zasilacz
Zamontuj zasilacz w obudowie zgodnie z instrukcją obudowy.

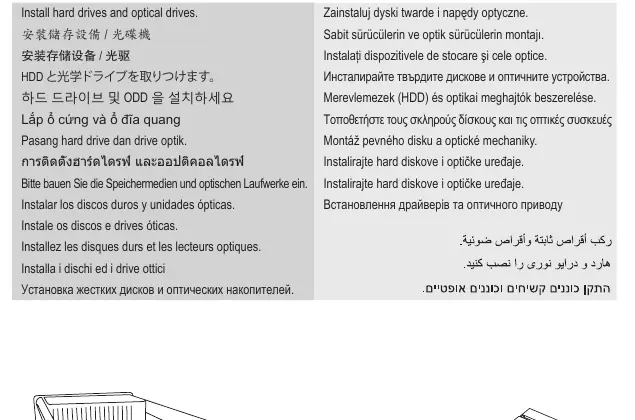

Krok 6: Dyski i napędy
Zainstaluj dyski twarde (HDD/SSD) oraz napędy optyczne w przeznaczonych do tego miejscach w obudowie.

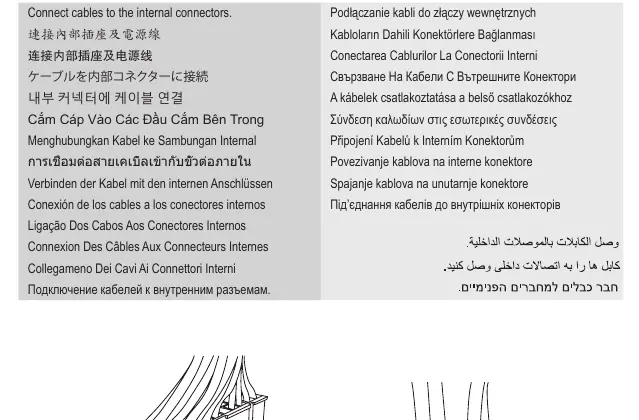

Krok 7: Złącza wewnętrzne
Podłącz niezbędne kable zasilające oraz kable danych (np. SATA) do odpowiednich złączy wewnętrznych na płycie głównej.
Krok 8: Urządzenia peryferyjne
Podłącz urządzenia zewnętrzne, takie jak klawiatura, mysz, monitor oraz inne akcesoria do odpowiednich portów na tylnym panelu płyty głównej.
Informacje o producencie
Gigabyte Technology Co., Ltd.
Praktyczna pomoc
Przed użyciem
- Przygotuj odpowiednie narzędzia (śrubokręt krzyżakowy)
- Upewnij się, że posiadasz kompatybilny procesor i pamięć RAM
- Zapewnij czyste i dobrze oświetlone stanowisko pracy
Ilustracje i schematy
- Schemat montażu procesora w gnieździe LGA1700
- Schemat podłączenia wentylatora procesora do złącza CPU_FAN
- Schemat podłączenia dysków SATA i napędów optycznych
- Schemat podłączenia kabli do złączy wewnętrznych płyty głównej
Zgodność modelu
- Kolejność instalacji może się różnić w zależności od obudowy i użytych urządzeń.
- Szczegółowe instrukcje instalacji znajdują się na stronie internetowej GIGABYTE.
