Instrukcja montażu płyty głównej Gigabyte 12QM-AM5I700-11XAR
Szybki przewodnik instalacji płyty głównej Gigabyte 12QM-AM5I700-11XAR. Dowiedz się, jak krok po kroku zamontować procesor, pamięć RAM, zasilacz, dyski oraz podłączyć niezbędne okablowanie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja stanowi przewodnik instalacji płyty głównej Gigabyte 12QM-AM5I700-11XAR. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie niezbędne komponenty. Kolejność instalacji może różnić się w zależności od obudowy i użytych podzespołów. Zawsze postępuj zgodnie z instrukcjami producenta poszczególnych części.
Instalacja procesora i chłodzenia
Procesor należy zainstalować w gnieździe AM5, zwracając szczególną uwagę na oznaczenie Pin 1, które musi pokrywać się z oznaczeniem na gnieździe. Po osadzeniu procesora zamontuj chłodzenie procesora. Instrukcja przewiduje dwa typy montażu chłodzenia (typ A i B), zależnie od modelu chłodzenia.

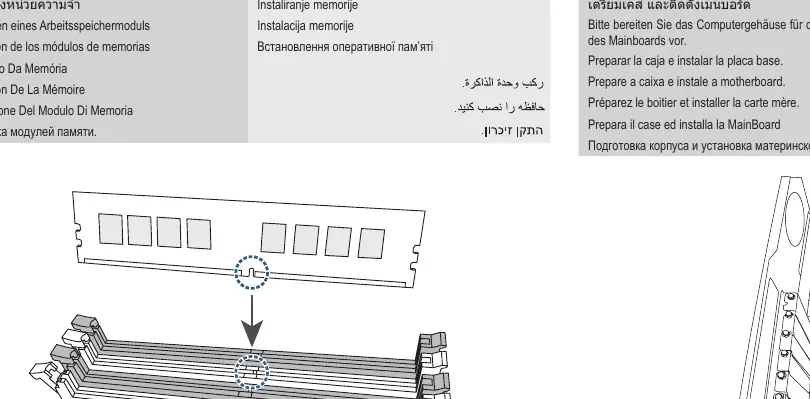

Instalacja pamięci RAM
Włóż moduły pamięci do odpowiednich slotów na płycie głównej. Upewnij się, że moduły są włożone poprawnie i dociśnięte do momentu, aż zatrzaski zabezpieczą pamięć w slocie.
Przygotowanie obudowy i montaż płyty głównej
Przygotuj obudowę komputera, instalując odpowiednie dystanse montażowe. Następnie umieść płytę główną w obudowie i przykręć ją do dystansów, upewniając się, że porty wejścia/wyjścia są prawidłowo dopasowane do panelu tylnego obudowy.
Instalacja kart rozszerzeń
Karty rozszerzeń, takie jak karta graficzna, należy umieścić w odpowiednich slotach PCIe na płycie głównej i zabezpieczyć śrubami do obudowy.
Montaż zasilacza
Zamontuj zasilacz w obudowie. Podłącz główne złącze zasilania (24-pin) oraz złącze zasilania procesora (zazwyczaj 8-pin) do płyty głównej.
Instalacja dysków twardych i napędów
Zainstaluj dyski twarde (HDD), dyski SSD (w tym M.2) oraz napędy optyczne w przeznaczonych do tego miejscach w obudowie. Podłącz odpowiednie kable zasilające oraz kable danych (SATA) do płyty głównej.
Podłączanie okablowania wewnętrznego
Podłącz kable przedniego panelu obudowy (przyciski zasilania, diody LED, porty USB, audio) do odpowiednich złączy na płycie głównej. Upewnij się, że wszystkie połączenia są stabilne.
Podłączanie urządzeń peryferyjnych
Po zakończeniu montażu podłącz urządzenia zewnętrzne, takie jak klawiatura, mysz, monitor oraz inne akcesoria, do odpowiednich portów na tylnym panelu płyty głównej.
Informacje o producencie
Gigabyte Technology Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak obrazu po uruchomieniu
Sprawdź, czy pamięć RAM jest poprawnie osadzona w slotach oraz czy procesor został prawidłowo zainstalowany w gnieździe.
Komputer nie reaguje na przycisk zasilania
Upewnij się, że kable przedniego panelu obudowy są podłączone do odpowiednich pinów na płycie głównej zgodnie z instrukcją.
Przed użyciem
- Przygotuj odpowiednie śrubokręty krzyżakowe
- Upewnij się, że obudowa jest kompatybilna z formatem płyty głównej
- Zapewnij czyste i dobrze oświetlone stanowisko pracy
- Sprawdź, czy procesor jest zgodny z gniazdem AM5
- Upewnij się, że posiadasz pastę termoprzewodzącą (jeśli nie jest nałożona na chłodzenie)
Parametry w praktyce
- Złącza SATA/M.2
- Interfejsy służące do podłączenia dysków twardych HDD oraz szybkich dysków SSD.
Ilustracje i schematy
- Schemat pokazuje orientację procesora względem gniazda (Pin 1)
- Ilustracje przedstawiają sposób montażu chłodzenia typu A i B
- Rysunki wskazują sposób podłączenia kabli do złączy wewnętrznych (HDD LED, RESET SW)
Zgodność modelu
- Kolejność instalacji może się różnić w zależności od użytej obudowy i komponentów
- Szczegółowe instrukcje instalacji znajdują się na stronie internetowej GIGABYTE
