Instrukcja obsługi reflektora Audibax Aurora 150T
Szybki przewodnik po instrukcji obsługi reflektora Audibax Aurora 150T. Dowiedz się, jak bezpiecznie zainstalować urządzenie, skonfigurować połączenia DMX, ustawić krzywe ściemniania oraz przeprowadzić konserwację sprzętu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor Audibax Aurora 150T to profesjonalne urządzenie oświetleniowe przeznaczone do użytku wewnątrz pomieszczeń. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością zapewnienia odpowiedniej wentylacji oraz stosowania linki zabezpieczającej przy montażu podwieszanym. Urządzenie wymaga wykwalifikowanego personelu do instalacji i konserwacji.
Instalacja
Urządzenie można montować na płaskich powierzchniach lub na kratownicach (truss). W przypadku montażu na kratownicy należy użyć odpowiedniego zacisku (clamp) i zabezpieczyć urządzenie linką bezpieczeństwa. Konstrukcja nośna musi wytrzymać co najmniej 10-krotność wagi urządzenia.
Podłączenia
Reflektor wyposażony jest w złącza PowerCON (wejście/wyjście) oraz 3-pinowe złącza XLR dla sygnału DMX. Możliwe jest łączenie szeregowe zasilania do maksymalnie 6 jednostek. W przypadku długich tras kablowych DMX zaleca się stosowanie terminatora (rezystor 120 Ohm) na ostatnim urządzeniu w łańcuchu.
Obsługa i konfiguracja
Urządzenie posiada menu sterowania dostępne za pomocą przycisków MENU, UP, DOWN, ENTER oraz pokrętła wielofunkcyjnego. Główne funkcje obejmują:
- Tryby pracy: DMX, Auto (programy), Manual (ściemnianie, temperatura barwowa).
- DMX: Ustawianie adresu startowego oraz wybór trybu kanałów (2 lub 5 CH).

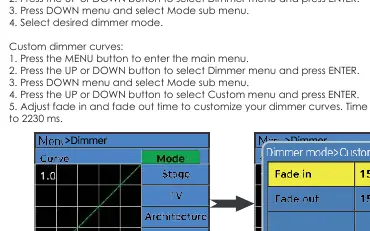

- Krzywe ściemniania: Możliwość wyboru presetów (Standard, Stage, TV, Architecture, Theatre) lub konfiguracji własnej (Custom).
- RDM: Zdalne zarządzanie urządzeniem zgodnie ze standardem E1.20-2006.
Czyszczenie i konserwacja
Okresowe czyszczenie optyki wewnętrznej i zewnętrznej jest niezbędne dla zachowania jakości światła. Częstotliwość zależy od środowiska pracy (dym, kurz). Przed czyszczeniem należy odłączyć zasilanie i odczekać co najmniej 10 minut na ostygnięcie urządzenia. Do czyszczenia używać miękkiej, czystej ściereczki i delikatnego detergentu.
Rozwiązywanie problemów
W przypadku braku światła należy sprawdzić połączenie zasilania, stan bezpiecznika zewnętrznego oraz napięcie sieciowe. Jeśli urządzenie nie reaguje na sygnał DMX, należy zweryfikować adresowanie oraz połączenia kablowe.
Dane techniczne
- Źródło światła: 720 x 2 SMD LED
- Pobór mocy: 150W max
- Temperatura barwowa: 3200K - 5600K (tunable)
- Wskaźniki: CRI 95, TLCI 98
- Klasa ochrony: IP20
- Waga: 5.5 kg
Informacje o producencie
Audibax
Praktyczna pomoc
Typowe problemy
Brak światła po włączeniu
Sprawdź połączenie zasilania, upewnij się, że zewnętrzny bezpiecznik nie jest przepalony oraz zmierz napięcie sieciowe.
Brak reakcji na sterownik DMX
Sprawdź adresowanie DMX, poprawność połączenia kablowego oraz czy w łańcuchu DMX zastosowano terminator na ostatnim urządzeniu.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych.
- Upewnij się, że napięcie zasilania jest zgodne ze specyfikacją (100-240V).
- Zapewnij odpowiednią wentylację (nie blokuj otworów wentylacyjnych).
- Przygotuj linkę zabezpieczającą do montażu podwieszanego.
- Włącz funkcję RDM w ustawieniach zaawansowanych, jeśli jest wymagana.
Parametry w praktyce
- CRI 95 / TLCI 98
- Wysokie wskaźniki oddawania barw, gwarantujące naturalne i wierne odwzorowanie kolorów.
- PowerCON in & out
- Złącza zasilania umożliwiające łączenie szeregowe (daisy-chain) do 6 jednostek.
Ilustracje i schematy
- Schemat XLR: Pin 1 (Masa), Pin 2 (Sygnał -), Pin 3 (Sygnał +).
- Pokrętło wielofunkcyjne: Służy do regulacji ściemniania, strobo oraz nawigacji po menu (obrót/naciśnięcie).
Zgodność modelu
- Maksymalne łączenie zasilania: 6 jednostek.
- Wymagany terminator DMX (rezystor 120 Ohm) przy długich trasach kablowych.
