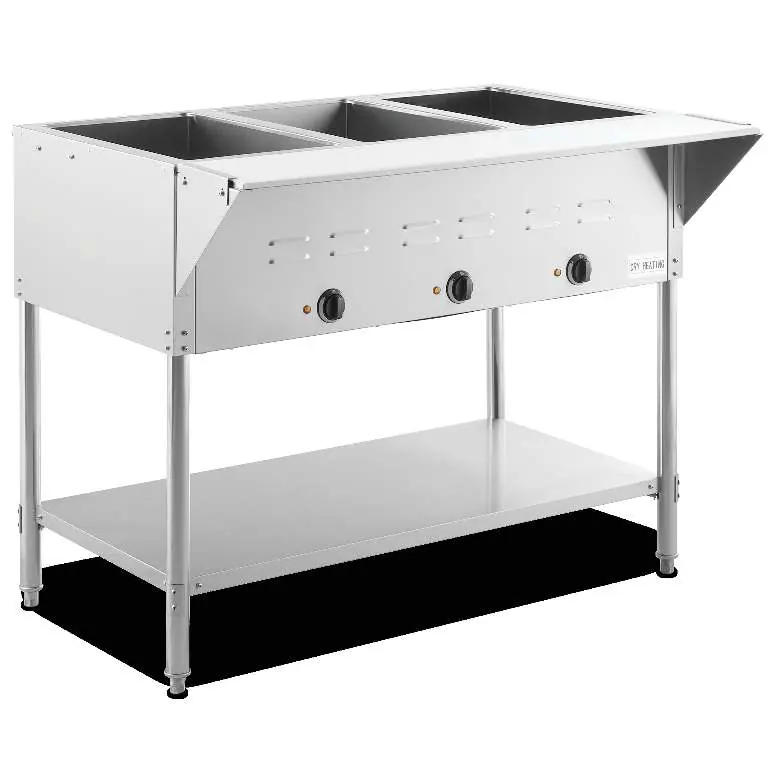

Instrukcja części zamiennych do stołów grzewczych Avantco 177STE
Przewodnik po częściach zamiennych i schematach elektrycznych dla stołów grzewczych Avantco serii 177STE. Znajdź numery katalogowe części, schematy połączeń oraz specyfikacje dla modeli 2, 3, 4 i 5-komorowych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest instrukcją części zamiennych (Parts Manual) dla elektrycznych stołów grzewczych Avantco serii 177STE. Dokument służy do identyfikacji komponentów urządzenia w celach serwisowych i naprawczych. Zawiera szczegółowy schemat budowy urządzenia oraz schematy połączeń elektrycznych dla różnych konfiguracji modeli.
Bezpieczeństwo
Przed przystąpieniem do jakichkolwiek prac serwisowych lub instalacyjnych należy zapoznać się z poniższymi ostrzeżeniami:
- Niewłaściwa instalacja, regulacja, modyfikacja, serwis lub konserwacja mogą spowodować uszkodzenie mienia, obrażenia ciała lub śmierć.
- Nie należy przechowywać ani używać benzyny lub innych łatwopalnych oparów i cieczy w pobliżu urządzenia.
- Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń.
- Przed rozpoczęciem prac należy dokładnie przeczytać instrukcję obsługi i konserwacji.
Lista części zamiennych

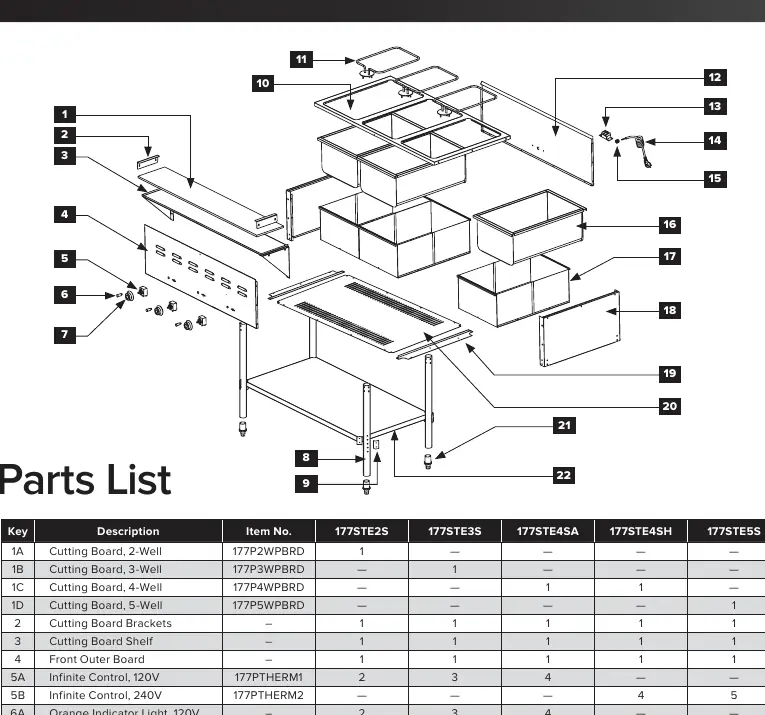

Na stronie 3 znajduje się szczegółowy schemat rozłożeniowy (exploded view) urządzenia wraz z tabelą części. Każdy element jest oznaczony numerem klucza, który odpowiada opisowi oraz numerowi katalogowemu (Item No.) dla konkretnego modelu (177STE2S, 177STE3S, 177STE4SA, 177STE4SH, 177STE5S). W tabeli można znaleźć informacje o elementach takich jak:
- Deski do krojenia i wsporniki
- Elementy grzejne (500W lub 750W)
- Termostaty (Infinite Control)
- Lampki kontrolne
- Przewody zasilające
- Elementy konstrukcyjne (nogi, półki, obudowy)
Schematy elektryczne
Dokument zawiera schematy połączeń elektrycznych dla różnych konfiguracji urządzeń, co jest kluczowe przy diagnozowaniu usterek elektrycznych:
- 2-komorowe 120V
- 3-komorowe 120V
- 4-komorowe 120V
- 4-komorowe 240V
- 5-komorowe 240V
Schematy przedstawiają połączenia między regulatorem energii, lampką kontrolną (Working Indicator) a elementem grzejnym (Heater).
Praktyczna pomoc
Typowe problemy
Identyfikacja części zamiennej
Użyj schematu na stronie 3, aby znaleźć numer klucza elementu, a następnie odczytaj w tabeli odpowiedni numer katalogowy (Item No.) przypisany do Twojego modelu.
Diagnostyka układu elektrycznego
Skorzystaj ze schematów na stronach 4-8, aby sprawdzić poprawność połączeń między regulatorem energii, lampką kontrolną a elementem grzejnym dla Twojego konkretnego modelu i napięcia.
Przed użyciem
- Upewnij się, że urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń.
- Sprawdź, czy w pobliżu urządzenia nie znajdują się łatwopalne opary lub ciecze.
- Upewnij się, że instalacja elektryczna jest zgodna z wymaganiami urządzenia (120V lub 240V w zależności od modelu).
Parametry w praktyce
- Element grzejny
- Dostępne w wersjach 500W (dla modeli 2, 3, 4-komorowych 120V) oraz 750W (dla modeli 4, 5-komorowych 240V).
- Regulator energii (Infinite Control)
- Dostępny w wersjach 120V (177PTHERM1) oraz 240V (177PTHERM2).
Ilustracje i schematy
- Strona 3: Schemat budowy (exploded view) z numeracją części.
- Strony 4-8: Schematy połączeń elektrycznych (Electric Wiring Diagram) dla różnych konfiguracji komór i napięć.
Zgodność modelu
- Części zamienne różnią się w zależności od modelu (liczba komór) oraz napięcia zasilania (120V vs 240V). Zawsze sprawdzaj numer katalogowy w tabeli na stronie 3 przed zakupem.
