Instrukcja obsługi elektrycznej płyty grzejnej Avantco

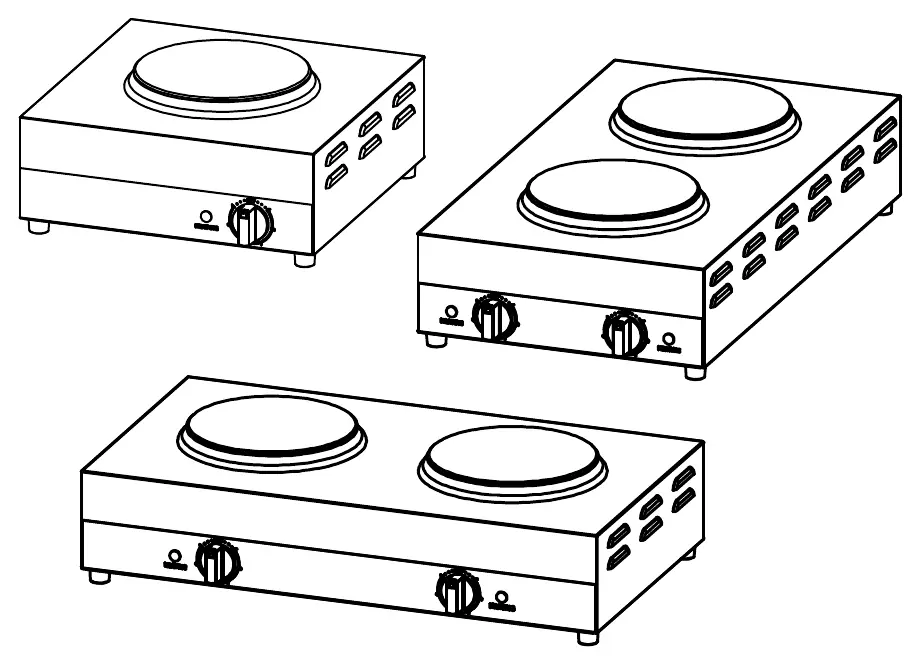

Szybki przewodnik po instrukcji obsługi elektrycznych płyt grzejnych Avantco. Dowiedz się, jak bezpiecznie instalować, obsługiwać i konserwować urządzenia modeli 177EB200A, 177EB202SBSA oraz 177EB202F2BA.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Elektryczne płyty grzejne Avantco są przeznaczone do użytku komercyjnego (smażenie, duszenie). Wymagają zasilania 120V. Nie należy używać naczyń szerszych niż palnik ani garnków o pojemności powyżej 4 kwart. str. 4, 5
Najważniejsze czynności
- Instalacja nóżek str. 4
- Czyszczenie str. 6
Pierwsze uruchomienie
- Przygotowanie do pracy str. 4
Problemy i rozwiązania
Urządzenie nie działa
Sprawdź podłączenie do zasilania, bezpieczniki, czy przełącznik jest włączony oraz czy napięcie jest prawidłowe.
str. 6Konserwacja i reset
- Czyszczenie str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| 177EB200A | 1500W | Moc modelu 177EB200A | str. 4 |
| 177EB202SBSA | 1800W | Moc modelu 177EB202SBSA | str. 4 |
| 177EB202F2BA | 1800W | Moc modelu 177EB202F2BA | str. 4 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Specyfikacje i instalacja str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Urządzenia Avantco to elektryczne płyty grzejne przeznaczone wyłącznie do użytku komercyjnego wewnątrz pomieszczeń. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub pożaru. Urządzenie musi być obsługiwane pod nadzorem i umieszczone na płaskiej, dobrze wentylowanej powierzchni.
Instalacja
Instalacja musi być przeprowadzona przez wykwalifikowany personel, w przeciwnym razie gwarancja zostanie unieważniona. Urządzenie należy instalować wyłącznie w miejscach niepalnych, zachowując następujące odstępy:
- 18 cali (ok. 45 cm) od boków, przodu i tyłu urządzenia.
- 40 cali (ok. 100 cm) nad urządzeniem.
Przed pierwszym użyciem należy usunąć folię ochronną ze wszystkich powierzchni ze stali nierdzewnej oraz zainstalować dołączone nóżki w nagwintowanych otworach w podstawie urządzenia.
Obsługa
Płyty grzejne są przeznaczone do smażenia, podsmażania i duszenia. Nie są przeznaczone do gotowania w dużych garnkach (powyżej 4 kwart, ok. 3,8 litra) ani do gotowania wody. Nie należy używać naczyń szerszych niż palnik.
- Upewnij się, że pokrętło sterowania znajduje się w pozycji OFF.
- Podłącz urządzenie do standardowego gniazdka 120V AC.
- Umieść naczynie na elemencie grzejnym.
- Ustaw pokrętło na żądany poziom ciepła (od Lo do Hi).
- Po zakończeniu pracy ustaw pokrętło w pozycji OFF i odłącz urządzenie od zasilania.
Czyszczenie i konserwacja
Przed czyszczeniem upewnij się, że urządzenie jest odłączone od zasilania i całkowicie wystygło. Do czyszczenia używaj wilgotnej szmatki lub gąbki z łagodnym detergentem. Nie używaj ściernych środków czyszczących ani myjek. Nie zanurzaj urządzenia w płynach i nie myj go w zmywarce. Nie próbuj demontować elementów grzejnych.
Rozwiązywanie problemów
Jeśli urządzenie nie działa, sprawdź:
- Czy urządzenie jest podłączone do sprawnego źródła zasilania.
- Czy bezpiecznik nie został wyłączony.
- Czy przełącznik zasilania jest włączony i czy świeci się kontrolka.
- Czy napięcie w sieci jest zgodne z wymaganiami urządzenia.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź podłączenie do gniazdka, stan bezpieczników oraz czy pokrętło jest w pozycji innej niż OFF.
Urządzenie nie grzeje
Upewnij się, że napięcie w gniazdku jest zgodne z wymaganiami (120V) i czy kontrolka zasilania świeci się.
Przed użyciem
- Usuń folię ochronną ze stali nierdzewnej.
- Zainstaluj dołączone nóżki w podstawie urządzenia.
- Upewnij się, że miejsce instalacji jest niepalne i posiada odpowiednią wentylację.
- Sprawdź, czy napięcie w gniazdku wynosi 120V.
- Upewnij się, że używasz naczyń o odpowiedniej wielkości (nie szerszych niż palnik).
Ilustracje i schematy

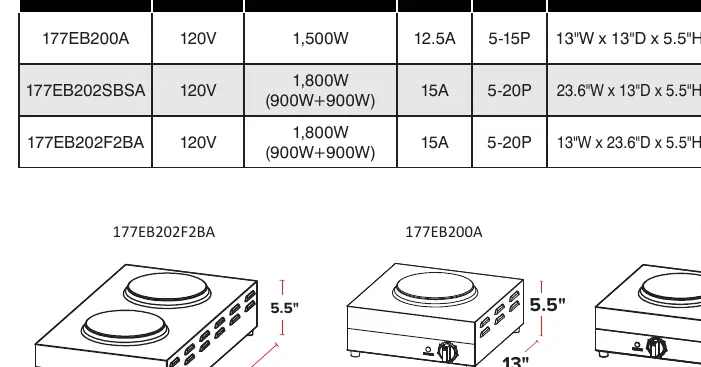

- Schematy na stronie 4 przedstawiają wymiary fizyczne poszczególnych modeli (177EB200A, 177EB202SBSA, 177EB202F2BA).
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku komercyjnego.
- Nie używać do gotowania w garnkach powyżej 4 kwart.
- Nie używać do gotowania wody (wrzenia).
