Instrukcja obsługi frytownicy podłogowej Avantco 177FF40N, 177FF50N, 177FF100N

Kompletny przewodnik po instalacji, obsłudze, czyszczeniu i konserwacji frytownic podłogowych Avantco serii 177FF. Dowiedz się, jak bezpiecznie podłączyć gaz, ustawić temperaturę i dbać o urządzenie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby zapalić frytownicę, ustaw zawór gazowy w pozycji PILOT, wciśnij pokrętło, zapal płomień pilotujący, przytrzymaj pokrętło przez 30 sekund, a następnie przekręć do pozycji ON. str. 11

Najważniejsze czynności

Napełnianie zbiornika str. 12
Czyszczenie codzienne str. 14

Pierwsze uruchomienie

Wypoziomowanie urządzenia str. 6
Podłączenie gazu str. 9

Problemy i rozwiązania

Palniki nie zapalają się

Sprawdź dopływ gazu, pozycję zaworu i ustawienie termostatu.

str. 18

Konserwacja i reset

Reset po zadziałaniu ogranicznika temperatury (High Limit) str. 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Ciśnienie gazu ziemnego	4" W.C.	Wymagane ciśnienie kolektora	str. 4, 9
Ciśnienie gazu propan	10" W.C.	Wymagane ciśnienie kolektora	str. 4, 9

Gdzie szukać w PDF

Specyfikacje str. 4
Instalacja str. 5, 6, 7, 8
Czyszczenie str. 14, 15

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 7

Strona 10

Strona 11

Najważniejsze informacje z instrukcji

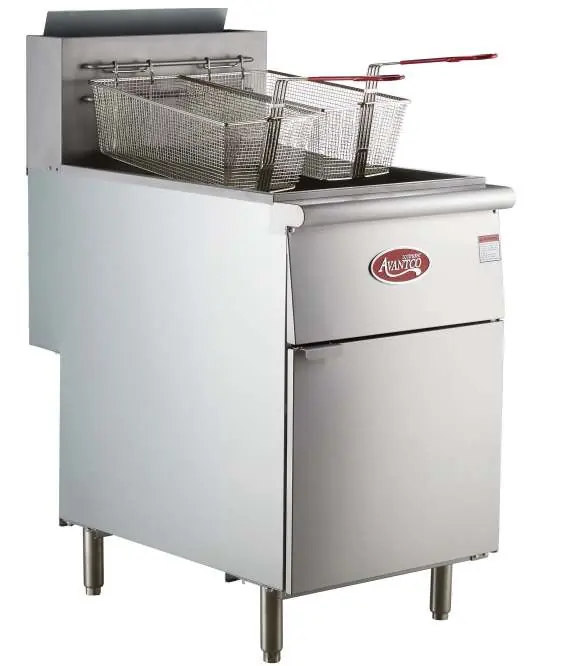

Niniejsza instrukcja dotyczy frytownic podłogowych Avantco o pojemnościach 40, 50 oraz 70-100 funtów (modele 177FF40N/L, 177FF50N/L, 177FF100N/L). Urządzenie przeznaczone jest wyłącznie do użytku komercyjnego. Instalacja oraz pierwsze uruchomienie muszą być przeprowadzone przez wykwalifikowanego instalatora. W przypadku korzystania z gazu propan (LP), wymagane jest zainstalowanie zewnętrznego regulatora ciśnienia.

Instalacja

Proces instalacji obejmuje następujące kroki:

Rozpakowanie: Sprawdź urządzenie pod kątem uszkodzeń transportowych.
Montaż nóżek/kółek: Podnieś frytownicę, przykręć nóżki lub kółka do płyty podstawy. Upewnij się, że urządzenie jest wypoziomowane.
Montaż komina: Zamontuj skrzynkę kominową i osłonę komina zgodnie z instrukcją, używając wkrętów samogwintujących.
Wentylacja i prześwity: Urządzenie musi być zainstalowane pod okapem wentylacyjnym. Zachowaj minimalne odstępy od materiałów palnych (6 cali po bokach i z tyłu).
Podłączenie gazu: Podłącz linię gazową 3/4" NPT. Przed podłączeniem sprawdź typ gazu na tabliczce znamionowej. Wszystkie połączenia muszą zostać przetestowane pod kątem wycieków przy użyciu wody z mydłem.

Obsługa

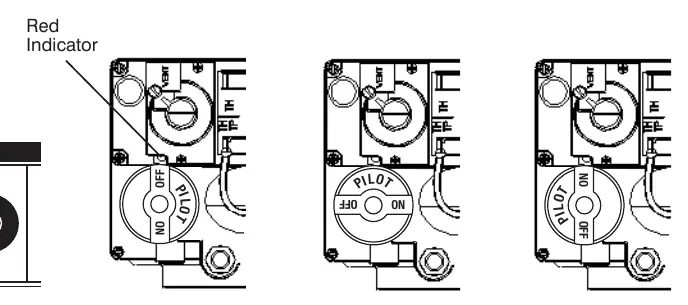

Procedura oświetlania palnika:

Ustaw termostat w pozycji "OFF".
Ustaw pokrętło zaworu gazowego w pozycji "PILOT".
Wciśnij i przytrzymaj pokrętło, aby uwolnić gaz, a następnie użyj zapalniczki, aby zapalić płomień pilotujący.
Przytrzymaj pokrętło przez około 30 sekund po zapaleniu.
Po zwolnieniu pokrętła, jeśli płomień pilotujący pozostaje zapalony, przekręć pokrętło do pozycji "ON".
Dopiero po napełnieniu zbiornika olejem ustaw termostat na żądaną temperaturę.

Czyszczenie i konserwacja

Regularne czyszczenie jest kluczowe dla trwałości urządzenia:

Codziennie: Spuść olej, usuń osady, przetrzyj zbiornik i ramę kosza.
Cotygodniowo: Wykonaj czyszczenie z użyciem środka do gotowania (boil-out compound), aby usunąć osady gumowe i przypalony tłuszcz.
Miesięcznie: Wyczyść okolice palnika i dysz, sprawdź drożność portów palnika.

Do czyszczenia powierzchni ze stali nierdzewnej używaj łagodnego mydła i wody. Unikaj używania wełny stalowej, skrobaków i żrących środków czyszczących.

Rozwiązywanie problemów

W przypadku problemów z zapłonem palnika, upewnij się, że dopływ gazu jest otwarty, a zawór nie znajduje się w pozycji "OFF" lub "PILOT". Jeśli płomień pilotujący gaśnie, może to oznaczać problem z termoparą, zatkaną dyszę lub niewłaściwą wentylację.

Praktyczna pomoc

Typowe problemy

Palniki nie zapalają się

Sprawdź dopływ gazu, upewnij się, że zawór nie jest w pozycji OFF/PILOT, sprawdź czy termostat jest włączony.

Płomień pilotujący gaśnie

Sprawdź termoparę, wyczyść zatkane dysze, sprawdź wentylację lub obecność przeciągów.

Osady węglowe na palnikach

Sprawdź czy podłączono właściwy rodzaj gazu, sprawdź ustawienie ciśnienia i drożność komina.

Przed użyciem

Sprawdź, czy urządzenie jest wypoziomowane.
Upewnij się, że zainstalowano odpowiedni regulator ciśnienia (szczególnie dla propanu).
Sprawdź szczelność wszystkich połączeń gazowych wodą z mydłem.
Upewnij się, że zbiornik jest napełniony olejem przed włączeniem palników.
Sprawdź, czy wentylacja działa poprawnie.

Parametry w praktyce

Manifold Pressure (Natural Gas): 4" W.C.
Manifold Pressure (Propane): 10" W.C.
High Limit Control: Zabezpieczenie wyłączające urządzenie, jeśli temperatura oleju przekroczy 450°F.

Ilustracje i schematy

Schemat instalacji propanu pokazuje konieczność użycia zewnętrznego regulatora.
Schemat okablowania przedstawia połączenia między termostatem, ogranicznikiem (Limit) i zaworem gazowym.
Rysunek kalibracji termostatu pokazuje śrubę kalibracyjną A i wałek pokrętła B.

Zgodność modelu

Urządzenie przeznaczone wyłącznie do użytku komercyjnego.
Wymaga instalacji pod okapem wentylacyjnym.
Dla instalacji propanowych wymagany jest dodatkowy regulator ciśnienia.
