Instrukcja obsługi krajalnicy grawitacyjnej Avantco 177SL
Szybki przewodnik po obsłudze, instalacji, czyszczeniu i konserwacji krajalnic grawitacyjnych Avantco serii 177SL. Dowiedz się, jak bezpiecznie używać urządzenia i ostrzyć nóż.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Krajalnice grawitacyjne Avantco serii 177SL to urządzenia komercyjne. Obsługa wymaga użycia popychacza produktu, a konserwacja obejmuje regularne czyszczenie, smarowanie prowadnic oraz ostrzenie noża co 2 tygodnie. str. 1, 5, 6, 7
Najważniejsze czynności
- Ostrzenie noża str. 7
- Czyszczenie urządzenia str. 6
Pierwsze uruchomienie
- Instalacja ostrzałki (modele 177SL310, 177SL312, 177SL512, 177SL713MAN) str. 5
Problemy i rozwiązania
Nóż nie ostrzy się prawidłowo
Sprawdź, czy nóż nie jest zużyty (średnica mniejsza o 10mm od oryginału) lub czy kamienie ostrzące nie są brudne.
str. 8Konserwacja i reset
- Smarowanie prowadnic str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Voltage | 120V | Napięcie zasilania | str. 2 |
| Hertz | 60 Hz | Częstotliwość prądu | str. 2 |
Gdzie szukać w PDF
- Specyfikacje str. 2
- Instrukcja obsługi str. 5
- Czyszczenie i konserwacja str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Krajalnice grawitacyjne Avantco serii 177SL są przeznaczone wyłącznie do użytku komercyjnego i wewnątrz pomieszczeń. Urządzenie posiada bardzo ostre ostrze, dlatego podczas obsługi i czyszczenia należy zachować szczególną ostrożność. Przed pierwszym użyciem oraz po dłuższym okresie nieużywania, urządzenie należy dokładnie wyczyścić.
Opis urządzenia

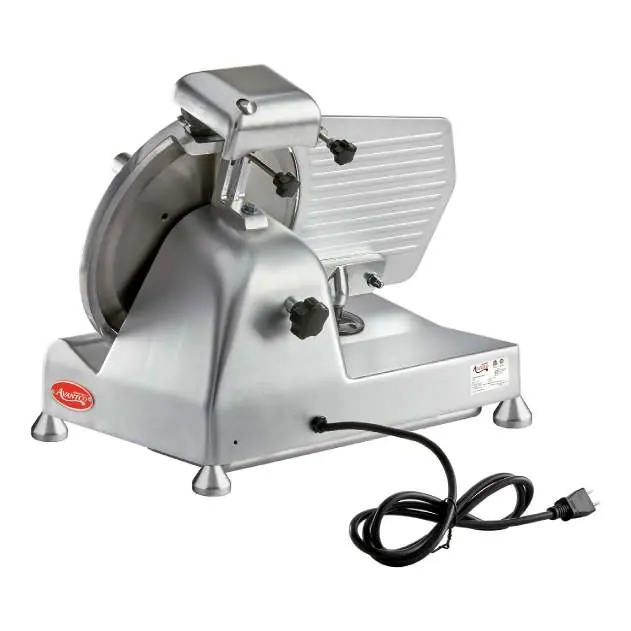

Krajalnica składa się z podstawy, tacy podawczej (carriage), popychacza produktu (product pusher), płyty grubości (thickness gauge plate) oraz ostrza. Sterowanie odbywa się za pomocą przycisków ON/OFF oraz pokrętła regulacji grubości.
Instalacja
Urządzenie należy umieścić na stabilnej, równej powierzchni na wygodnej wysokości roboczej. Upewnij się, że miejsce pracy jest dobrze oświetlone i znajduje się blisko uziemionego gniazdka elektrycznego. W modelach 177SL310, 177SL312, 177SL512 oraz 177SL713MAN ostrzałka nie jest zamontowana fabrycznie – należy ją zainstalować, umieszczając w gnieździe i dokręcając pokrętło zabezpieczające.
Obsługa
- Ustaw żądaną grubość plastra za pomocą pokrętła regulacji.
- Upewnij się, że wózek znajduje się w pozycji startowej (najbliżej operatora).
- Podnieś popychacz i umieść produkt na tacy, opierając go o płytę grubości.
- Włącz silnik przyciskiem ON/OFF.
- Używając uchwytu popychacza, prowadź wózek w stronę ostrza ze stałym naciskiem.
- Po zakończeniu krojenia wyłącz silnik.
Czyszczenie i konserwacja
Uwaga: Przed czyszczeniem zawsze odłącz urządzenie od zasilania. Nóż jest bardzo ostry – używaj rękawic odpornych na przecięcia.
- Czyszczenie ogólne: Ustaw pokrętło grubości na 0. Włącz urządzenie i użyj czyścika na uchwycie, aby wyczyścić ostrze podczas obrotów. Następnie wyłącz i odłącz urządzenie.
- Demontaż: Zdejmij wózek, deflektor plastrów oraz osłonę ostrza.
- Mycie: Części demontowalne myj metodą 3 zlewów (mycie, płukanie, dezynfekcja).
- Smarowanie: Używaj smaru spożywczego do prowadnic wózka i popychacza, aby zapobiec zacinaniu się.
Ostrzenie noża
Nóż należy ostrzyć co 2 tygodnie lub gdy jakość cięcia spada. Upewnij się, że nóż jest czysty. Odblokuj ostrzałkę, obróć ją o 180 stopni i zablokuj. Włącz urządzenie, naciśnij przycisk ostrzenia na 30 sekund. Na koniec naciśnij przycisk wykańczający na 3 sekundy, aby usunąć zadziory.
Praktyczna pomoc
Typowe problemy
Krajalnica nie uruchamia się
Sprawdź, czy wtyczka jest w gniazdku, czy napięcie jest prawidłowe oraz czy nie zadziałały bezpieczniki.
Nierówne plastry lub opór podczas krojenia
Nóż jest tępy – należy go naostrzyć zgodnie z instrukcją.
Wózek lub popychacz ciężko się przesuwa
Smarowanie zużyło się – nałóż smar spożywczy na prowadnice.
Przed użyciem
- Wyczyść urządzenie przed pierwszym użyciem.
- Upewnij się, że urządzenie stoi na stabilnej, równej powierzchni.
- Sprawdź stan kabla zasilającego pod kątem uszkodzeń.
- Upewnij się, że wózek jest w pozycji startowej.
- Załóż rękawice ochronne przed czyszczeniem lub obsługą ostrza.
Ilustracje i schematy
- Schemat części identyfikuje kluczowe elementy: pokrętło grubości, wózek, popychacz, osłonę ostrza i ostrzałkę.
- Instrukcja ostrzenia pokazuje pozycję ostrzałki (tył maszyny) i przyciski sterujące (tył i przód).
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać do produktów mrożonych, surowych z kością ani produktów o temperaturze powyżej 20°C.
