AGD / Profesjonalny sprzęt kuchenny
Instrukcja obsługi nadziewarki do churros Avantco Churro Stuffer
Kompletny przewodnik obsługi nadziewarki do churros Avantco. Dowiedz się, jak poprawnie złożyć urządzenie, przygotować je do pracy, napełniać oraz czyścić i konserwować po użyciu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Nadziewarka do churros Avantco wymaga montażu tłoka z zaworem upustowym, zamocowania cylindra w obudowie oraz nasmarowania wnętrza smarem spożywczym przed każdym użyciem. Po pracy należy zdemontować wszystkie części, umyć je w gorącej wodzie z mydłem i ponownie nasmarować. str. 3, 5, 6
Najważniejsze czynności
- Montaż tłoka str. 3
- Czyszczenie urządzenia str. 5
Pierwsze uruchomienie
- Nasmaruj wnętrze cylindra smarem spożywczym przed napełnieniem masą. str. 4, 6
Problemy i rozwiązania
Gwałtowny ruch korby
Zwalniaj korbę powoli podczas wyciągania tłoka z cylindra.
str. 6Konserwacja i reset
- Smarowanie po każdym użyciu str. 5
Gdzie szukać w PDF
- Montaż i instalacja str. 3, 4
- Czyszczenie str. 5
- Instrukcja obsługi str. 6
- Lista części str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nadziewarka do churros Avantco jest urządzeniem przeznaczonym do użytku wewnętrznego. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest stabilne, a operator posiada okulary ochronne zgodne z normą ANSI Z87.1. Kluczowym elementem konserwacji jest smarowanie wnętrza cylindra smarem spożywczym przed każdym użyciem oraz natychmiastowe czyszczenie wszystkich części po zakończeniu pracy.
Montaż i instalacja

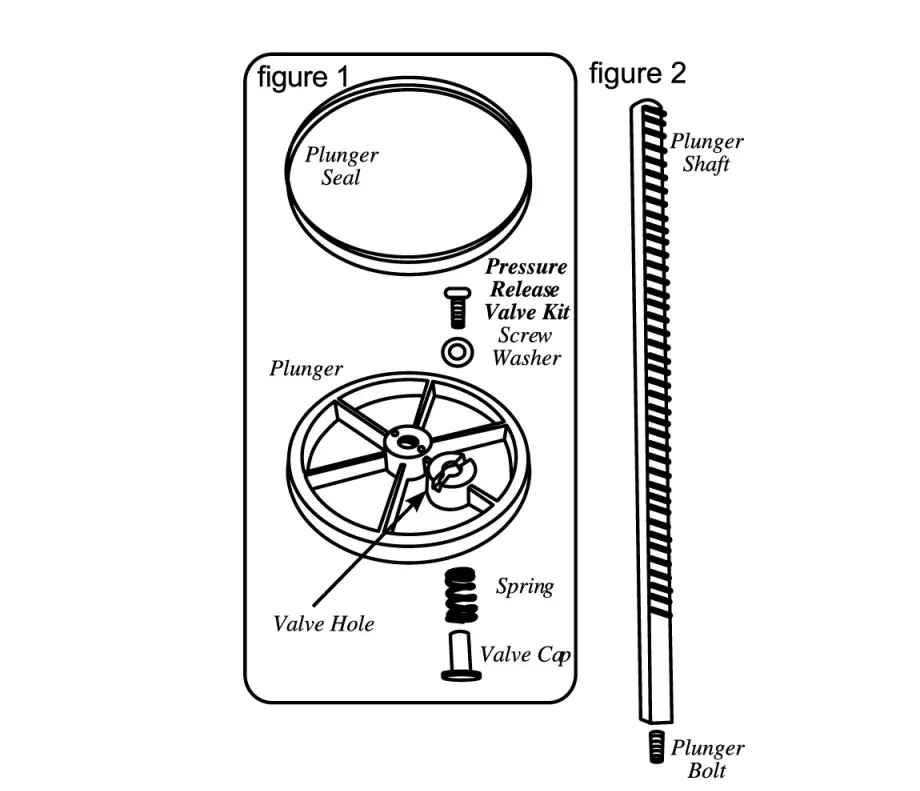

Montaż tłoka
- Wsuń uszczelkę tłoka na tłok.
- Złóż zestaw zaworu upustowego ciśnienia na tłoku: umieść podkładkę na otworze zaworu, włóż śrubę, a od spodu tłoka załóż sprężynę i nakrętkę zaworu, dokręcając ją.
- Przykręć śrubę tłoka do wałka tłoka.
- Umieść złożony tłok na końcu wałka tłoka.

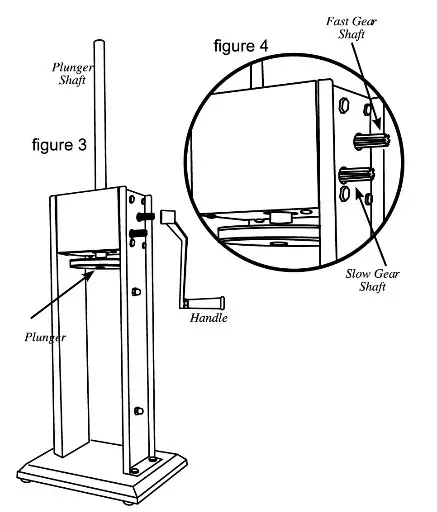

Montaż nadziewarki

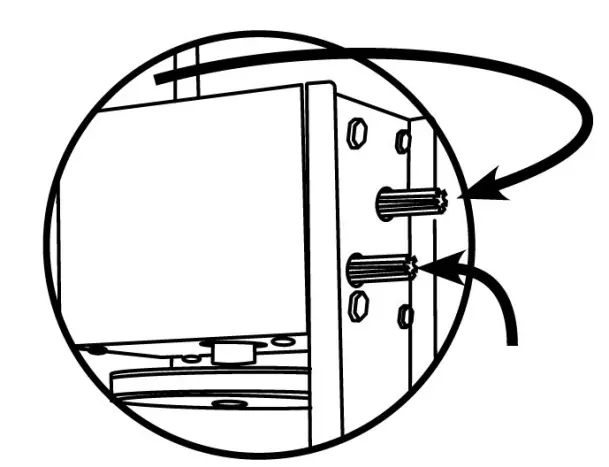

- Zamocuj korbę, wsuwając ją na szybki lub wolny bieg.
- Obróć korbę, aby ustawić tłok w górnej części urządzenia.
- Umieść dolne wsporniki cylindra na mocowaniach w obudowie, a następnie dociśnij cylinder, zatrzaskując górne wsporniki.
- Włóż wybraną końcówkę (lejek) przez nakrętkę przednią i przykręć ją do wylotu cylindra. Nie dokręcaj zbyt mocno, aby nie uszkodzić lejka.
- Przed użyciem dokładnie nasmaruj wnętrze cylindra smarem spożywczym.
Instrukcja obsługi
Podczas wyciągania tłoka z cylindra należy zachować ostrożność i zwalniać korbę powoli, aby uniknąć gwałtownego obrotu spowodowanego ciśnieniem lub grawitacją.
- Odchyl cylinder.
- Napełnij cylinder masą na churros i przyprawami.
- Dociśnij masę, aby usunąć uwięzione powietrze.
- Ustaw cylinder w pozycji pionowej i zatrzaśnij wsporniki.
- Obracaj korbą, aż tłok zetknie się z masą, a następnie kontynuuj wyciskanie do uzyskania pożądanej długości.
Czyszczenie i konserwacja
Wszystkie części należy czyścić natychmiast po użyciu:
- Zdejmij lejek, odkręcając nakrętkę przednią.
- Obracaj korbą, aż tłok wyjdzie z cylindra.
- Odchyl i wyjmij cylinder z obudowy.
- Odkręć tłok od wałka i rozłóż zawór upustowy oraz zdejmij uszczelkę.
- Umyj wszystkie części mające kontakt z żywnością w gorącej wodzie z mydłem.
- Wypłucz, osusz i wysterylizuj części.
- Nasmaruj wałek, cylinder, elementy zaworu i nakrętkę przednią smarem spożywczym przed i po każdym użyciu.
Praktyczna pomoc
Typowe problemy
Rączka obraca się gwałtownie po wyjęciu tłoka
Zwalniaj rączkę powoli, aby uniknąć urazów spowodowanych ciśnieniem lub grawitacją.
Uszkodzone części
Przed użyciem sprawdź, czy wszystkie części działają prawidłowo i nie są uszkodzone. W przypadku uszkodzeń naprawy musi dokonać autoryzowany serwis.
Przed użyciem
- Sprawdź, czy wszystkie części są sprawne i nieuszkodzone.
- Upewnij się, że urządzenie jest stabilne.
- Załóż okulary ochronne zgodne z normą ANSI Z87.1.
- Nasmaruj wnętrze cylindra smarem spożywczym przed użyciem.
- Upewnij się, że obudowa przekładni jest zamknięta.
Ilustracje i schematy
- Rysunki pokazują montaż tłoka (fig 1-2), montaż urządzenia (fig 3-4), montaż cylindra (fig 5-6) oraz smarowanie (fig 7).

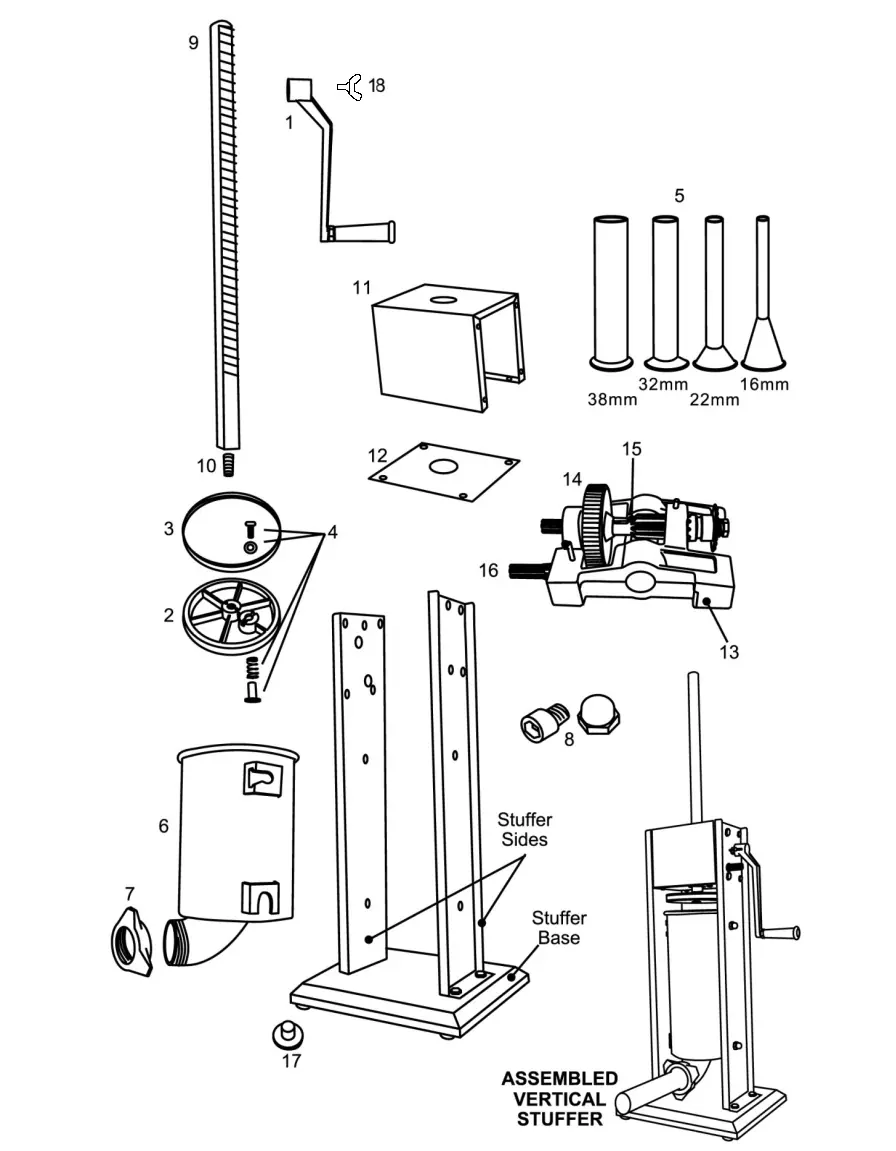

- Schemat części (strona 7) zawiera listę wszystkich elementów urządzenia.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Modyfikacja urządzenia powoduje utratę gwarancji.
