Instrukcja obsługi okrągłej witryny chłodniczej Avantco 193BCR15HCB
Poznaj zasady instalacji, obsługi i konserwacji okrągłej witryny chłodniczej Avantco. Dowiedz się, jak ustawić temperaturę, czyścić skraplacz i bezpiecznie użytkować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie jest fabrycznie ustawione na optymalną temperaturę. Wymaga uziemionego gniazdka, 6 cali odstępu od ścian oraz regularnego czyszczenia skraplacza (raz w miesiącu). Po transporcie w pozycji leżącej należy odczekać 24h przed włączeniem. str. 4, 5, 6, 7
Najważniejsze czynności
- Czyszczenie skraplacza str. 7
- Reset sterownika str. 5
Pierwsze uruchomienie
- Odczekaj 24h po transporcie w pozycji leżącej, upewnij się, że półki są zamontowane, zapewnij 6 cali odstępu od ścian. str. 4
Problemy i rozwiązania
Wyświetlacz pokazuje 'Disorder'
Zresetuj sterownik przyciskami zgodnie z instrukcją na stronie 5.
str. 5Konserwacja i reset
- Reset sterownika: przytrzymaj przycisk zmniejszania temperatury (2s), potem zwiększania (6s). str. 5
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Ostrzeżenia bezpieczeństwa str. 2
- Budowa urządzenia str. 3
- Instalacja str. 4
- Obsługa sterownika str. 5
- Elektryka i system rozmrażania str. 6
- Konserwacja str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji i użytkowania urządzenia należy dokładnie zapoznać się z instrukcją. Urządzenie wykorzystuje łatwopalny czynnik chłodniczy, dlatego wszelkie naprawy muszą być wykonywane wyłącznie przez wykwalifikowany personel serwisowy. Nie wolno przebijać przewodów chłodniczych.
Ważne zasady przed uruchomieniem:
- Jeśli urządzenie było transportowane w pozycji leżącej, należy odczekać minimum 24 godziny przed podłączeniem do zasilania.
- Przed załadowaniem produktów upewnij się, że urządzenie osiągnęło żądaną temperaturę.
- Nie blokuj otworów wentylacyjnych.

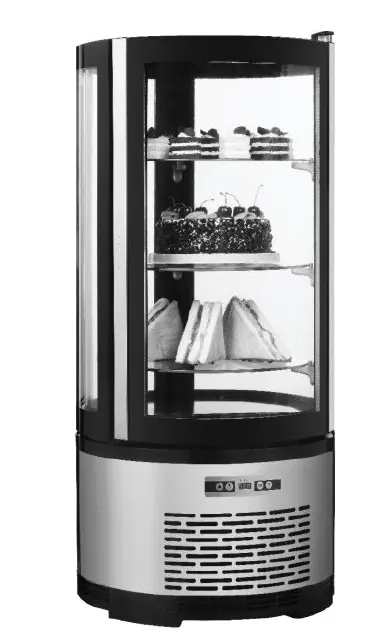

Budowa i komponenty
Urządzenie składa się z przeszklonych drzwi, półek ekspozycyjnych oraz kratki wentylacyjnej (wylot gorącego powietrza). Należy dbać o to, aby wylot powietrza nie był zasłonięty, co jest kluczowe dla prawidłowej pracy agregatu.

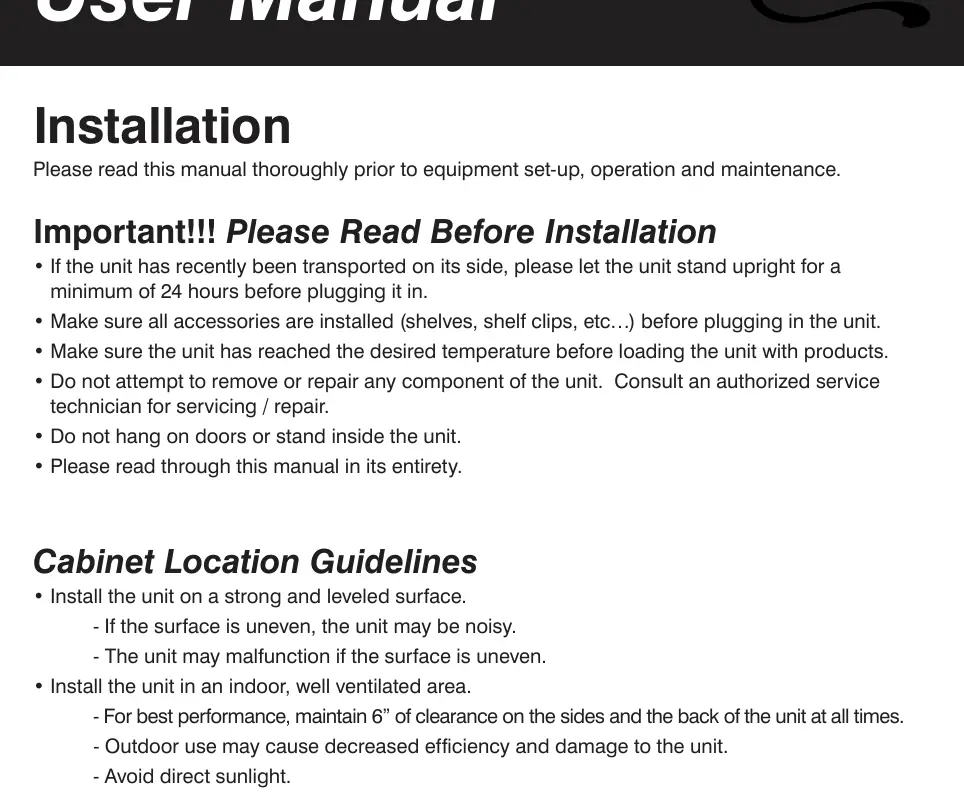

Instalacja
Aby zapewnić prawidłowe działanie i uniknąć utraty gwarancji, przestrzegaj poniższych wytycznych:
- Podłoże: Urządzenie musi stać na mocnej i wypoziomowanej powierzchni. Nierówności mogą powodować hałas i awarie.
- Wentylacja: Instaluj wewnątrz pomieszczeń, w dobrze wentylowanym miejscu. Zapewnij minimum 6 cali (ok. 15 cm) odstępu od ścian po bokach i z tyłu.
- Warunki otoczenia: Unikaj bezpośredniego nasłonecznienia, wysokiej wilgotności oraz zapylonych miejsc. Nie ustawiaj urządzenia w pobliżu źródeł ciepła.
Obsługa sterownika cyfrowego
Urządzenie jest fabrycznie ustawione na optymalną temperaturę i zazwyczaj nie wymaga regulacji.
- Sprawdzanie temperatury: Naciśnij przycisk SET.
- Zmiana temperatury: Użyj przycisków zwiększania lub zmniejszania temperatury, a następnie zatwierdź przyciskiem SET.
- Oświetlenie: Przycisk z ikoną żarówki włącza/wyłącza światło wewnętrzne.
- Ręczne rozmrażanie: Przytrzymaj przycisk z ikoną kropli przez 6 sekund.
- Reset do ustawień fabrycznych: Jeśli wyświetlacz pokazuje "Disorder", przytrzymaj przycisk zmniejszania temperatury przez 2 sekundy (aż do sygnału), a następnie przycisk zwiększania temperatury przez 6 sekund.
Konserwacja i czyszczenie
Regularna konserwacja jest niezbędna dla wydajności urządzenia:
- Skraplacz: Czyść przynajmniej raz w miesiącu. Używaj komercyjnych środków do czyszczenia skraplaczy.
- Wnętrze: Myj ciepłą wodą z łagodnym mydłem. Nie używaj wełny stalowej, żrących środków czyszczących ani wybielaczy.
- Wentylator: W razie potrzeby wyczyść łopatki wentylatora miękką szmatką. Podczas mycia zabezpiecz silnik przed wilgocią.
Praktyczna pomoc
Typowe problemy
Urządzenie hałasuje
Sprawdź, czy urządzenie stoi na równej powierzchni.
Wyświetlacz pokazuje komunikat 'Disorder'
Wykonaj procedurę resetu sterownika do ustawień fabrycznych opisaną w sekcji obsługi.
Słaba wydajność chłodzenia
Wyczyść skraplacz z kurzu i brudu oraz upewnij się, że zachowano 6 cali odstępu od ścian.
Przed użyciem
- Odczekaj 24 godziny po transporcie w pozycji leżącej przed podłączeniem.
- Upewnij się, że wszystkie półki i klipsy są zamontowane.
- Zapewnij 6 cali (ok. 15 cm) wolnej przestrzeni wokół urządzenia.
- Podłącz do dedykowanego, uziemionego gniazdka elektrycznego.
- Upewnij się, że urządzenie osiągnęło właściwą temperaturę przed załadowaniem towaru.
Parametry w praktyce
- 6 cali (15 cm)
- Minimalny odstęp od ścian wymagany dla prawidłowej wentylacji i pracy kompresora.
Ilustracje i schematy
- Panel sterowania: zawiera przyciski do regulacji temperatury, włączania światła oraz inicjowania ręcznego rozmrażania.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać przedłużaczy.
