AGD / Profesjonalny sprzęt kuchenny

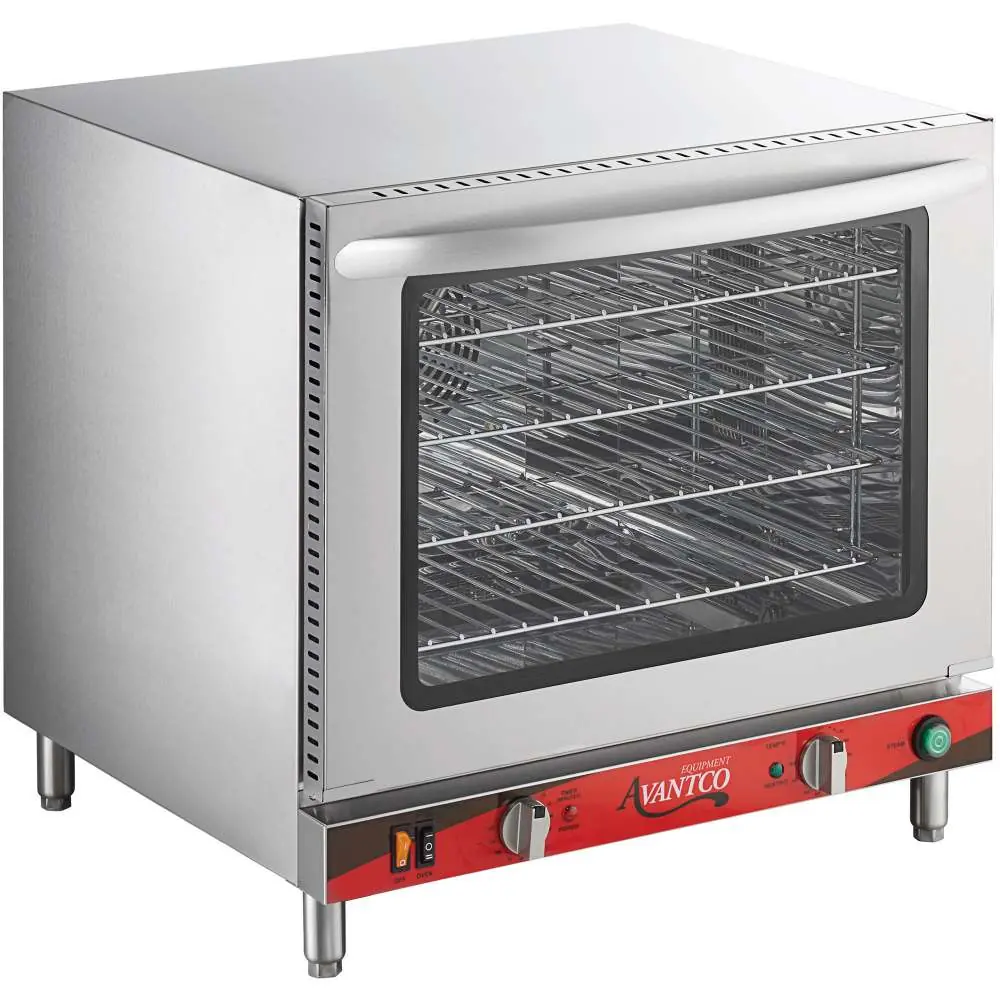

Instrukcja obsługi piekarnika konwekcyjnego Avantco 177CO32M
Kompletny przewodnik po obsłudze piekarnika konwekcyjnego Avantco 177CO32M. Dowiedz się, jak bezpiecznie korzystać z funkcji wtrysku pary, przeprowadzić instalację, czyścić urządzenie oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Piekarnik konwekcyjny Avantco 177CO32M to urządzenie komercyjne z funkcją wtrysku pary. Wymaga instalacji 4-calowych nóżek, podłączenia do zasilania 208/240V oraz zapewnienia 12-calowego odstępu od ścian. str. 5, 6
Najważniejsze czynności
- Używanie funkcji wtrysku pary str. 6
- Resetowanie urządzenia po przegrzaniu str. 8
Pierwsze uruchomienie
- Przygotowanie do pierwszego użycia str. 6
Problemy i rozwiązania
Piekarnik nie grzeje
Sprawdź ustawienia timera i termostatu oraz wyłącznik resetujący z tyłu urządzenia.
str. 8Konserwacja i reset
- Resetowanie zabezpieczenia termicznego str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 208/240V, 60Hz, 2100/2800W | Wymagane parametry elektryczne | str. 8 |
| Pojemność | 2.3 cu. ft. | Objętość komory | str. 8 |
Gdzie szukać w PDF
- Instalacja i specyfikacja str. 5, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Piekarnik konwekcyjny Avantco 177CO32M jest przeznaczony wyłącznie do użytku komercyjnego. Urządzenie wyposażone jest w funkcję wtrysku pary, która wymaga podłączenia do źródła wody. Kluczowe jest przestrzeganie zasad bezpieczeństwa, w tym zapewnienie odpowiedniej wentylacji (12 cali odstępu od ścian) oraz montaż nóżek o wysokości 4 cali, co jest warunkiem gwarancji.
Opis urządzenia
Urządzenie składa się z następujących elementów:
- Panel sterowania: włącznik, timer, termostat, przycisk pary.
- Komora pieczenia: z prowadnicami na tace.
- Przyłącze wody: 3/4 cala z tyłu urządzenia.
- Wyłącznik bezpieczeństwa (reset): umieszczony z tyłu obudowy.
Instalacja
Instalacja musi być przeprowadzona przez wykwalifikowany personel:
- Zasilanie: 208/240V, 60Hz, wtyczka NEMA 6-20P.
- Podłoże: Płaska, stabilna powierzchnia.
- Wymagania: Należy zainstalować 4-calowe nóżki ze stali nierdzewnej dla zapewnienia przepływu powietrza.
- Woda: Podłącz do źródła wody (zalecany system filtracji), wymagane ciśnienie 20-25 psi.
- Odstępy: Minimum 12 cali (30,4 cm) od ścian.
Pierwsze uruchomienie
Przed pierwszym użyciem należy:
- Umyć uchwyt i ruszty ciepłą wodą z detergentem (nie używać środków ściernych).
- Wytrzeć wnętrze wilgotną szmatką.
- Wykonać proces "wypalania": zamknąć drzwi, ustawić maksymalną temperaturę i timer na 30 minut. W tym czasie może pojawić się lekki zapach, co jest zjawiskiem normalnym.
Obsługa i wtrysk pary
Aby rozpocząć pieczenie, ustaw temperaturę pokrętłem termostatu i czas pokrętłem timera. Funkcja wtrysku pary:
- Używaj tylko, gdy temperatura wewnątrz przekracza 400°F.
- Naciskaj przycisk maksymalnie przez 3 sekundy jednorazowo.
- Uwaga: Zbyt duża ilość wody obniży temperaturę i może uszkodzić elementy grzejne.
Czyszczenie i konserwacja
Zawsze odłącz urządzenie od zasilania i poczekaj, aż ostygnie przed czyszczeniem. Używaj wilgotnej szmatki lub gąbki. Nigdy nie namaczaj wnętrza piekarnika ani nie myj go pod bieżącą wodą, gdyż grozi to uszkodzeniem komponentów elektrycznych.
Rozwiązywanie problemów
Jeśli piekarnik nie grzeje, sprawdź, czy timer i termostat są ustawione. Jeśli urządzenie przestało działać, sprawdź wyłącznik resetujący (reset switch) z tyłu obudowy – zdejmij czarną nakrętkę i wciśnij przycisk. W przypadku metalicznych dźwięków lub problemów z wentylatorem, skontaktuj się z serwisem.
Praktyczna pomoc
Typowe problemy
Piekarnik nie nagrzewa się po włączeniu
Sprawdź, czy timer i termostat są ustawione. Sprawdź, czy wyłącznik resetujący (reset switch) z tyłu urządzenia nie został wyzwolony.
Urządzenie przestało działać / słychać głośny dźwięk
Prawdopodobnie zadziałało zabezpieczenie przed przegrzaniem. Zlokalizuj wyłącznik resetujący z tyłu obudowy, odkręć czarną nakrętkę i wciśnij przycisk.
Potrawy są przypalone lub niedopieczone
Sprawdź, czy wentylator działa, czy tace nie są przeładowane i czy zapewniono odpowiedni przepływ powietrza między produktami.
Przed użyciem
- Zainstaluj 4-calowe nóżki ze stali nierdzewnej (wymóg gwarancyjny).
- Umyj ruszty i wnętrze piekarnika przed pierwszym użyciem.
- Wykonaj 30-minutowy cykl wypalania przy maksymalnej temperaturze.
- Upewnij się, że urządzenie stoi na płaskiej powierzchni z 12-calowym odstępem od ścian.
- Podłącz do źródła wody (dla funkcji pary) i sprawdź ciśnienie (20-25 psi).
Ilustracje i schematy
- Panel sterowania zawiera: włącznik, timer, termostat, przycisk pary oraz kontrolki zasilania i grzania.
- Wyłącznik resetujący znajduje się z tyłu urządzenia, pod czarną plastikową nakrętką.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku komercyjnego.
- Nie używać do pieczenia produktów wymagających bardzo wysokiej wilgotności lub w trybie ciągłym (heavy duty).
- Wymaga podłączenia do wody dla funkcji wtrysku pary.
