Instrukcja obsługi rejestratora wideo AVerMedia EzRecorder 330

Kompletny przewodnik użytkownika dla AVerMedia EzRecorder 330. Dowiedz się, jak zainstalować urządzenie, skonfigurować nagrywanie, streaming oraz zarządzać pamięcią masową.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia urządzenia do źródła wideo i telewizora Strona 2 Dodatkowe zdjęcie montażowe ze strony 6 Strona 6 Ekran konfiguracji nagrywania na NAS Strona 8 Lista zaplanowanych nagrań Strona 9 Ekran logowania i autoryzacji platformy streamingowej Strona 11 Potwierdzenie zatrzymania transmisji na żywo Strona 12

Najważniejsze informacje z instrukcji

EzRecorder 330 (ER330) to samodzielny rejestrator wideo, który umożliwia nagrywanie treści wideo oraz prowadzenie transmisji na żywo bez konieczności używania komputera. Urządzenie obsługuje nagrywanie na karty microSD, zewnętrzne dyski USB oraz dyski sieciowe (NAS).

Instalacja i podłączenie

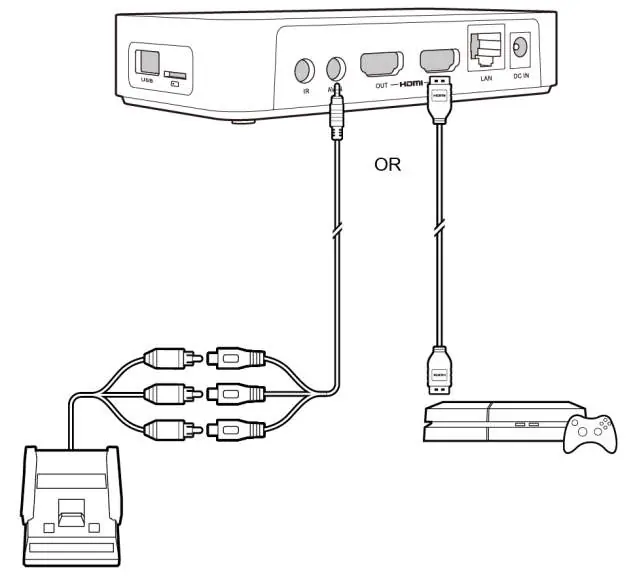

Schemat podłączenia urządzenia do źródła wideo i telewizora
Schemat podłączenia urządzenia do źródła wideo i telewizora
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
  1. Podłącz źródło wideo: Podłącz urządzenie źródłowe (np. konsolę) do portu wejściowego ER330.
  2. Podłącz do telewizora: Użyj kabla HDMI, aby połączyć wyjście ER330 z telewizorem.
  3. IR Blaster (opcjonalnie): Podłącz kabel IR Blaster do sensora podczerwieni dekodera, jeśli chcesz sterować nagrywaniem zewnętrznych urządzeń.
  4. Zasilanie: Podłącz zasilacz do gniazdka elektrycznego.
  5. Uruchomienie: Włącz urządzenie i upewnij się, że obraz jest poprawnie wyświetlany na telewizorze.

Konfiguracja początkowa

Przy pierwszym uruchomieniu pojawi się kreator konfiguracji (Setup Wizard):

  • Wybierz preferowany język za pomocą przycisków strzałek i potwierdź przyciskiem OK.
  • Zaleca się włączenie funkcji HDMI Pass-Through.
  • Skonfiguruj pamięć masową oraz połączenie sieciowe (można to zrobić również później).

Nagrywanie wideo

Urządzenie oferuje dwa proste sposoby rozpoczęcia nagrywania:

  • Naciśnij przycisk nagrywania na pilocie.
  • Naciśnij przycisk zasilania na obudowie ER330.

Naciśnij ponownie, aby zatrzymać nagrywanie. Możesz wybrać format kodowania (H.264 lub H.265) w menu ustawień.

Zaawansowane funkcje nagrywania

Ekran konfiguracji nagrywania na NAS
Ekran konfiguracji nagrywania na NAS

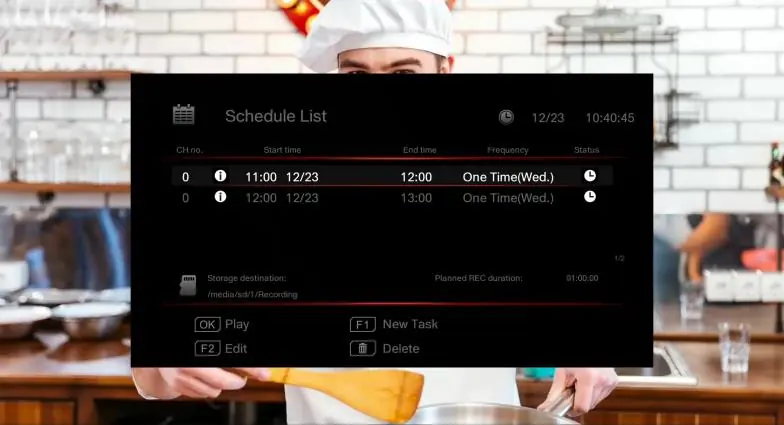

Lista zaplanowanych nagrań
Lista zaplanowanych nagrań
  • NAS Recording: Umożliwia zapis bezpośrednio na dysk sieciowy. Wymagane połączenie sieciowe (zalecane 10 Mbps).
  • Schedule Recording: Pozwala zaplanować nagrywanie w określonym czasie. Urządzenie automatycznie włączy dekoder.
  • Timer Recording: Szybkie nagrywanie trwające określony czas.
  • Instant Highlight: Funkcja pozwalająca na zapisanie fragmentu wideo, który właśnie miał miejsce (wymaga wcześniejszego włączenia w ustawieniach).

Streaming na żywo

EzRecorder 330 umożliwia transmisję bezpośrednio na platformy takie jak Twitch, Facebook i YouTube:

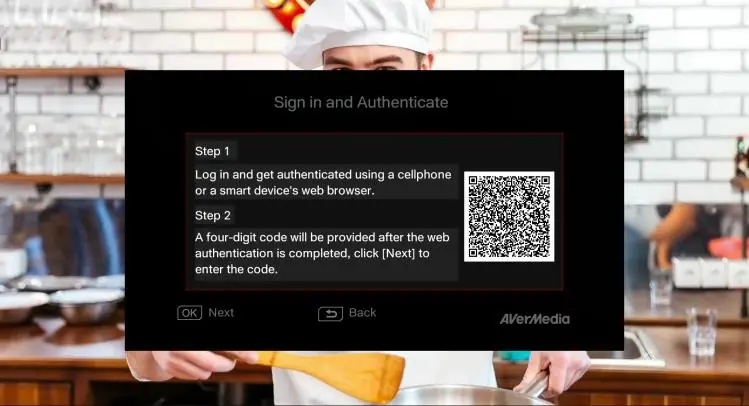

Ekran logowania i autoryzacji platformy streamingowej
Ekran logowania i autoryzacji platformy streamingowej

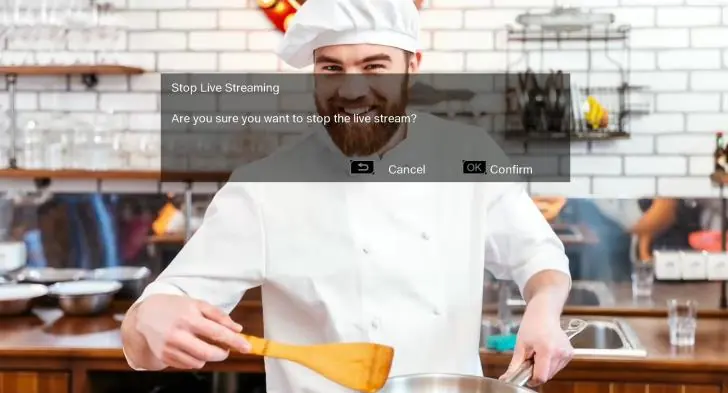

Potwierdzenie zatrzymania transmisji na żywo
Potwierdzenie zatrzymania transmisji na żywo
  • Przejdź do Menu > Ustawienia > Streaming.
  • Wybierz platformę i naciśnij F1, aby się zalogować.
  • Zeskanuj kod QR na ekranie smartfonem i wprowadź dane konta.
  • Po powiązaniu konta, użyj przycisku Stream na pilocie, aby rozpocząć lub zatrzymać transmisję.

Wskaźniki LED

  • Niebieski (migający): Uruchamianie, usuwanie plików lub aktualizacja oprogramowania.
  • Niebieski (stały): Gotowy do pracy.
  • Czerwony (migający): Przetwarzanie nagrania.
  • Czerwony (stały): Wstrzymano nagrywanie lub błąd (brak miejsca, brak wideo, chroniona zawartość).
  • Czerwony (szybko migający): Mało miejsca na dysku.

Konserwacja i wymagania pamięci

Urządzenie obsługuje:

  • SSD: Format NTFS lub exFAT, zalecana pojemność 500 GB lub więcej.
  • Karty SD: microSDXC, format FAT32 lub exFAT, klasa UHS-I Speed Class 3 (U3) A2 V30 lub wyższa.

Uwaga: Urządzenie nie obsługuje nagrywania ani streamingu sygnałów chronionych przez HDCP.

Praktyczna pomoc

Typowe problemy

Dioda świeci na czerwono (stałe światło)

Sprawdź, czy dysk nie jest pełny, czy urządzenie wykrywa nośnik, czy sygnał wideo jest dostępny lub czy treść nie jest chroniona (HDCP).

Nagrywanie na NAS nie działa

Upewnij się, że połączenie sieciowe jest aktywne. Zalecana prędkość sieci to co najmniej 10 Mbps.

Brak możliwości nagrywania/streamingu

Urządzenie nie obsługuje sygnałów chronionych przez HDCP. Upewnij się, że źródło wideo nie posiada zabezpieczeń.

Przed użyciem

  • Podłącz kabel Ethernet (dla funkcji sieciowych).
  • Włóż kartę microSD lub podłącz dysk twardy (HDD).
  • Podłącz źródło wideo kablem HDMI.
  • Podłącz telewizor do wyjścia HDMI.
  • Podłącz zasilacz do gniazdka.

Ilustracje i schematy

  • Schemat instalacji pokazuje podłączenie źródła wideo (konsola/dekoder) do wejścia HDMI oraz telewizora do wyjścia HDMI.
  • Pilot zdalnego sterowania posiada dedykowane przyciski do nagrywania, streamingu, snapshotów oraz obsługi menu.

Zgodność modelu

  • Obsługiwane formaty dysków: NTFS, exFAT.
  • Karty SD: microSDXC, min. UHS-I U3 A2 V30.
  • Wspierane platformy streamingowe: YouTube, Facebook, Twitch.
