Instrukcja obsługi dekodera audio Dante AVPro Edge AC-DANTE-D
Szybki przewodnik po dekoderze audio Dante AVPro Edge AC-DANTE-D. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć i zarządzać strumieniami audio za pomocą oprogramowania Dante Controller.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- AC-DANTE-D to dekoder sieciowy Dante, który odbiera cyfrowy sygnał audio z sieci i konwertuje go na analogowy sygnał wyjściowy (2-kanałowy). Wymaga zasilania 5V przez USB-C i konfiguracji w oprogramowaniu Dante Controller. str. 5, 8
Najważniejsze czynności
- Podłącz zasilanie 5V przez USB-C. str. 8
- Podłącz kabel sieciowy CAT5e do portu DANTE. str. 8
- Skonfiguruj routing w Dante Controller. str. 11
Pierwsze uruchomienie
- Po podłączeniu zasilania diody POWER i MUTE zaświecą się na 6 sekund, po czym MUTE zgaśnie, a POWER pozostanie włączona. str. 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Diody nie świecą
Sprawdź zasilanie 5V.
str. 14
Brak komunikacji w Dante Controller
Sprawdź połączenie fizyczne z siecią i czy komputer jest w tej samej sieci.
str. 8, 9Konserwacja i reset
- Aby przywrócić ustawienia fabryczne, użyj opcji 'Clear Config' w zakładce Device Config lub Network Config w Dante Controller. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość próbkowania | 44.1kHz, 48kHz, 88.2kHz, 96kHz | Obsługiwane częstotliwości próbkowania | str. 6 |
| Głębia bitowa | 16, 24, 32 | Obsługiwane głębie bitowe | str. 6 |
| Zasilanie | 5VDC, 1A | Wymagane zasilanie | str. 6 |
Gdzie szukać w PDF
- Instalacja str. 8
- Konfiguracja Dante str. 11, 12, 13
- Dane techniczne str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
AVPro Edge AC-DANTE-D to 2-kanałowy dekoder sieciowy Dante, który umożliwia konwersję cyfrowego sygnału audio na analogowy. Urządzenie obsługuje próbkowanie do 96kHz i rozdzielczość do 32-bitów. Ważne: Urządzenie nie obsługuje PoE (Power over Ethernet) i wymaga zasilania lokalnego za pomocą dołączonego zasilacza 5V 1A przez port USB-C.
Instalacja i podłączenie
Proces instalacji wymaga podłączenia urządzenia do sieci Dante oraz do systemu audio:

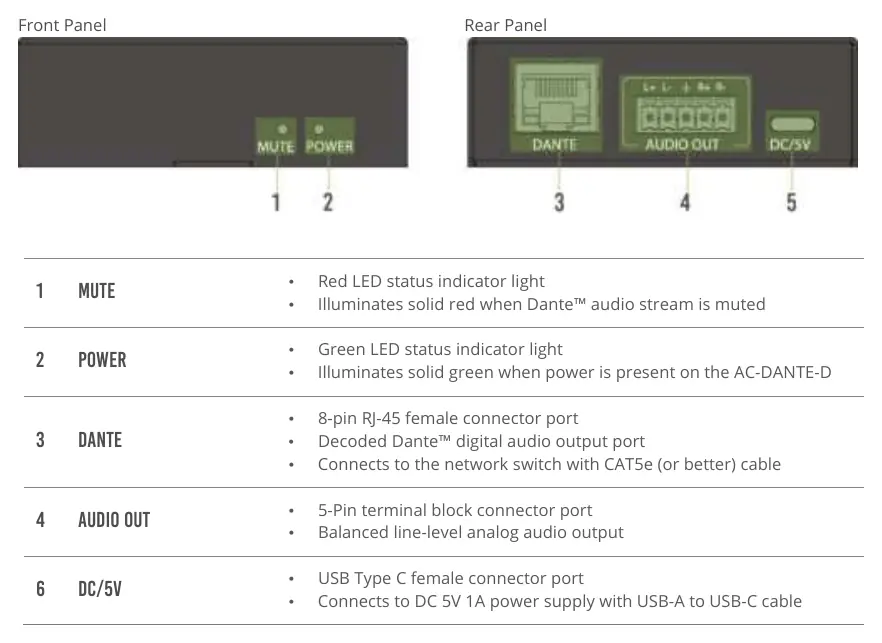

- Podłącz zasilacz 5V 1A do portu DC/5V za pomocą kabla USB-A do USB-C.
- Podłącz urządzenie wyjściowe audio do portu AUDIO OUT (złącze 5-pinowe).
- Podłącz kabel CAT5e (lub lepszy) do portu DANTE i do przełącznika sieciowego.
- Upewnij się, że komputer z oprogramowaniem Dante Controller jest podłączony do tej samej sieci.
Konfiguracja urządzenia
Konfiguracja odbywa się za pomocą oprogramowania Audinate Dante Controller:
- Routing: W zakładce Routing wybierz odpowiednie nadajniki (transmitters) i odbiorniki (receivers), aby utworzyć subskrypcję strumienia audio.
- Device Config: Pozwala na zmianę nazwy urządzenia, ustawienie częstotliwości próbkowania (44.1, 48, 88.2, 96 kHz), głębi bitowej oraz opóźnienia (latency).
- Network Config: Domyślnie włączone jest DHCP. Można tu również ustawić statyczny adres IP.
- AES67: Umożliwia konfigurację multicast dla kompatybilnych urządzeń innych niż Dante.
Okablowanie
Port DANTE wykorzystuje standardowe złącze RJ-45. Zalecane jest stosowanie kabli CAT5e lub lepszych, zgodnych ze standardami TIA/EIA T568A lub T568B. Port AUDIO OUT zapewnia zbalansowane wyjście analogowe, które można przekonwertować na niezbalansowane (RCA) za pomocą odpowiedniego kabla.
Konserwacja i bezpieczeństwo
Urządzenie należy czyścić wyłącznie suchą szmatką. Nie używaj alkoholu, rozpuszczalników ani benzenu. Należy zapewnić odpowiednią wentylację i unikać pracy w wilgotnym środowisku. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
Praktyczna pomoc
Typowe problemy
Brak zasilania (diody nie świecą)
Sprawdź, czy zasilacz 5V jest poprawnie podłączony do portu DC/5V i czy gniazdko działa.
Brak dźwięku
Sprawdź w Dante Controller, czy subskrypcja strumienia jest aktywna (zielony znacznik) oraz czy urządzenie nie jest wyciszone (czerwona dioda MUTE).
Brak wykrycia urządzenia w sieci
Upewnij się, że komputer z Dante Controller i dekoder są w tej samej sieci fizycznej. Sprawdź kabel sieciowy i połączenie z przełącznikiem.
Przed użyciem
- Upewnij się, że masz zasilacz 5V 1A (brak wsparcia PoE).
- Przygotuj kabel sieciowy CAT5e lub lepszy.
- Zainstaluj oprogramowanie Dante Controller na komputerze.
- Sprawdź, czy urządzenie wyjściowe audio jest włączone.
- Przygotuj kabel audio do złącza 5-pinowego (jeśli nie używasz gotowego adaptera).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Częstotliwość próbkowania
- Obsługuje 44.1kHz, 48kHz, 88.2kHz, 96kHz.
- Głębia bitowa
- Obsługuje 16, 24 oraz 32 bity.
- Opóźnienie (Latency)
- Konfigurowalne w Dante Controller: 1, 2 lub 5 ms.
Ilustracje i schematy

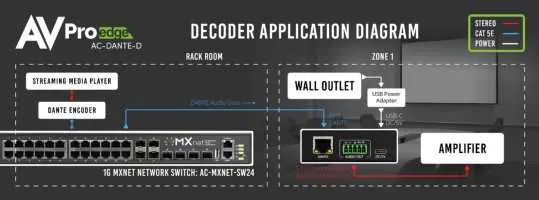

- Schemat aplikacji pokazuje połączenie odtwarzacza mediów przez enkoder Dante do przełącznika sieciowego, a następnie do dekodera AC-DANTE-D i wzmacniacza.
- Schemat okablowania RJ-45 pokazuje standardy T568A i T568B dla kabli sieciowych.
- Schemat wyjścia audio pokazuje podłączenie zbalansowanego sygnału 5-pinowego.
Zgodność modelu
- Urządzenie nie obsługuje PoE.
- Wymaga oprogramowania Dante Controller do konfiguracji.
- Kompatybilne z systemami Dante i AES67.
